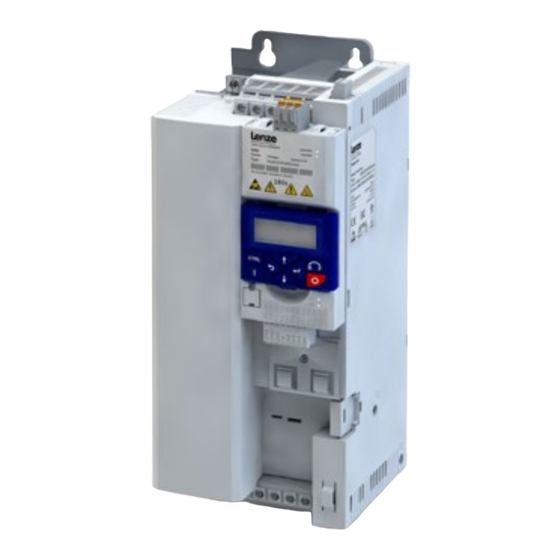

Lenze i550 Serie Montage- Und Einschaltanleitung
  1. Anleitungen
  2. Marken
  3. Lenze Anleitungen
  4. Wechselrichter
  5. i550
  6. Montage- und einschaltanleitung

Lenze i550 Serie Montage- Und Einschaltanleitung

Vorschau ausblenden Andere Handbücher für i550 Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Montage- und Einschaltanleitung | Mounting and switch-on instructions
Inverter
Inverter i550-Cabinet 55 kW ... 110 kW
75 hp ... 150 hp
3-phasiger Netzanschluss 400 V
3-phasiger Netzanschluss 480 V
Inverters
Inverter i550 Cabinet 55 kW ... 110 kW
75 hp ... 150 hp
3-phase mains connection 400 V
3-phase mains connection 480 V

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lenze i550 Serie

Inhaltszusammenfassung für Lenze i550 Serie

  • Seite 1 Montage- und Einschaltanleitung | Mounting and switch-on instructions Inverter Inverter i550-Cabinet 55 kW ... 110 kW 75 hp ... 150 hp 3-phasiger Netzanschluss 400 V 3-phasiger Netzanschluss 480 V Inverters Inverter i550 Cabinet 55 kW ... 110 kW 75 hp ... 150 hp 3-phase mains connection 400 V 3-phase mains connection 480 V...
  • Seite 3 Montage- und Einschaltanleitung | Mounting and switch-on instructions DE - Inverter i550-Cabinet EN - Inverter i550 Cabinet...

  • Seite 5: Inhaltsverzeichnis

    Inhalt Inhalt Über dieses Dokument Dokumentbeschreibung Weiterführende Dokumente Schreibweisen und Konventionen Sicherheitshinweise Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung Handhabung Restgefahren Produktinformation Identifizierung der Produkte Ausstattung Mechanische Installation Wichtige Hinweise Vorbereitung Abmessungen...
  • Seite 6 Inhalt Elektrische Installation Wichtige Hinweise Netzanschluss 3-phasiger Netzanschluss 400 V Anschlusspläne Klemmendaten Absicherungsdaten 3-phasiger Netzanschluss 400 V "Light Duty" Anschlusspläne Klemmendaten Absicherungsdaten 3-phasiger Netzanschluss 480 V Anschlusspläne Klemmendaten Absicherungsdaten 3-phasiger Netzanschluss 480 V "Light Duty" Anschlusspläne Klemmendaten Absicherungsdaten Anschluss an das IT-Netz Steueranschlüsse Netzwerke CANopen...
  • Seite 7 Inhalt Technische Daten Normen und Einsatzbedingungen Konformitäten/Approbationen Personenschutz und Geräteschutz Angaben zur EMV Motoranschluss Umweltbedingungen Netzbedingungen 3-phasiger Netzanschluss 400 V Bemessungsdaten 3-phasiger Netzanschluss 400 V "Light Duty" Bemessungsdaten 3-phasiger Netzanschluss 480 V Bemessungsdaten 3-phasiger Netzanschluss 480 V "Light Duty" Bemessungsdaten...

  • Seite 8: Über Dieses Dokument

    Software z. B. Engineering Tools Feldbus-Gerätebeschreibungen AKB-Artikel Application Knowledge Base CAD-Daten Exporte in verschieden Formaten EPLAN Makros Projektierung, Dokumentation und Verwaltung von Projekten • EPLAN P8-Makros Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Internet: http://www.lenze.com à Download...

  • Seite 9: Schreibweisen Und Konventionen

    Über dieses Dokument Schreibweisen und Konventionen Schreibweisen und Konventionen Zur Unterscheidung verschiedener Arten von Informationen werden in diesem Dokument Konventionen ver- wendet. Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Beispiel: 1 234.56 Warnhinweise UL-Warnhinweise Werden in englischer und französischer Sprache verwendet. UR-Warnhinweise Textauszeichnung Programme...

  • Seite 10: Sicherheitshinweise

    Sicherheitshinweise Grundlegende Sicherheitshinweise Sicherheitshinweise Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen und Sicherheitshinweise missachten, kann dies zu schweren Personenschäden und Sachschäden führen! Alle Vorgaben der beiliegenden und zugehörigen Dokumentation beachten. Dies ist Voraussetzung für einen sicheren und störungsfreien Betrieb sowie für das Erreichen der angegebenen Produkteigenschaften. Beachten Sie die spezifischen Sicherheitshinweise in den anderen Abschnitten! GEFAHR! Elektrische Spannung...

  • Seite 11: Bestimmungsgemäße Verwendung

    Entstörmaßnahmen verantwortlich. • Das Produkt darf nur mit Motoren betrieben werden, die für den Betrieb mit Invertern geeignet sind. • L-force-Motoren von Lenze erfüllen diese Anforderung. • Ausnahme: Motoren m240 sind ausschließlich für den Netzbetrieb bestimmt. Mit integrierter Sicherheitstechnik ausgestattete Inverter darf der Anwender nicht verändern.

  • Seite 12: Restgefahren

    Sicherheitshinweise Restgefahren Restgefahren Auch wenn gegebene Hinweise beachtet und Schutzmaßnahmen angewendet werden, können Restrisiken verbleiben. Die genannten Restgefahren muss der Anwender in der Risikobeurteilung für seine Maschine/Anlage berück- sichtigen. Nichtbeachtung kann zu schweren Personenschäden und Sachschäden führen! Produkt Beachten Sie die Warnschilder auf dem Produkt! Symbol Beschreibung Elektrostatisch gefährdete Bauelemente:...

  • Seite 13: Produktinformation

    Produktinformation Identifizierung der Produkte Produktinformation Identifizierung der Produkte In Tabellen werden die ersten 9 Stellen des jeweiligen Produktcodes verwendet, um die Produkte zu identifi- zieren: Produktcode I 5 5 A E □□□ □ 1 □ □ □ □ □□□□ Produktart Inverter Produktfamilie i500...

  • Seite 14: Ausstattung

    Produktinformation Ausstattung Ausstattung Beispiel für 55 kW ... 75 kW...
  • Seite 15 Produktinformation Ausstattung Beispiel für 90 kW ... 110 kW...

  • Seite 16: Mechanische Installation

    Mechanische Installation Wichtige Hinweise Mechanische Installation Wichtige Hinweise HINWEIS ▶ UL marking ▶ Modular construction - A complete drive consists of a power unit series no. I5D in combination with a control unit series no. I5C only. ▶ Marquage UL ▶...

  • Seite 17: Vorbereitung

    Mechanische Installation Vorbereitung Vorbereitung Montage Schirmauflageblech für Motorleitung 55 kW bis 110 kW TX 20 TX 25 TX25 6 Nm 53.1 lb-in...

  • Seite 18: Abmessungen

    Mechanische Installation Abmessungen Abmessungen 55 kW ... 75 kW Die Abmessungen in mm gelten für: 55 kW I55AE355F 75 kW I55AE375F...
  • Seite 19 Mechanische Installation Abmessungen 75 hp ... 100 hp Die Abmessungen in inch gelten für: 75 hp I55AE355F 100 hp I55AE375F...
  • Seite 20 Mechanische Installation Abmessungen 90 kW ... 110 kW Die Abmessungen in mm gelten für: 90 kW I55AE390F 110 kW I55AE411F...
  • Seite 21 Mechanische Installation Abmessungen 120 hp ... 150 hp Die Abmessungen in inch gelten für: 120 hp I55AE390F 150 hp I55AE411F...

  • Seite 22: Elektrische Installation

    Elektrische Installation Wichtige Hinweise Elektrische Installation Wichtige Hinweise GEFAHR! Elektrische Spannung Mögliche Folge: Tod oder schwere Verletzungen ▶ Alle Arbeiten am Inverter nur im spannungslosen Zustand durchführen. ▶ Inverter bis 45 kW: Nach dem Abschalten der Netzspannung mindestens 180 s warten, bevor Sie mit den Arbeiten beginnen.
  • Seite 23 Elektrische Installation Wichtige Hinweise WARNUNG! ▶ UL marking ▶ Suitable for motor group installation. ▶ 0.55 kW ... 30 kW devices on a circuit capable of delivering not more than 5k rms symmetrical amperes, 480 V maximum when protected by fuses or circuit breakers. Ratings see table below. ▶...

  • Seite 24: Netzanschluss

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 400 V Netzanschluss 3-phasiger Netzanschluss 400 V Anschlusspläne Der Anschlussplan ist gültig für die Inverter I55AExxxF. 3/N/ PE AC 400 V … 3/ PE 340 V ... 528 V 45 Hz ... 65 Hz CANopen Modbus RTU PROFIBUS EtherCAT...

  • Seite 25: Klemmendaten

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 400 V Klemmendaten Netzanschluss Inverter I55AE355F I55AE375F I55AE390F I55AE411F Anschluss X100 Anschlusstyp Schraubklemme Max. Leitungsquerschnitt mm² Max. Leitungsquerschnitt 2 x 2/0 2 x 2/0 Max. Leitungsquerschnitt kcmil Abisolierlänge Abisolierlänge inch 0.87 0.87 Anziehdrehmoment Anziehdrehmoment lb-in Benötigtes Werkzeug Innensechskant 6 Innensechskant 8...

  • Seite 26: Absicherungsdaten

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 400 V Absicherungsdaten Absicherungsdaten Inverter I55AE355F I55AE375F I55AE390F I55AE411F Leitungsinstallation nach EN 60204-1 Verlegeart mit Netzdrossel Schmelzsicherung Charakteristik Max. Bemessungsstrom Fehlerstrom-Schutzschalter 3-phasiger Netzanschluss ≥ 300 mA, Typ B Absicherungsdaten Inverter I55AE355F I55AE375F I55AE390F I55AE411F Leitungsinstallation nach US National Electrical Code NFPA 70 / Canadian Electrical Code C22.1 Verlegeart mit Netzdrossel...

  • Seite 27: 3-Phasiger Netzanschluss 400 V

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 400 V "Light Duty" 3-phasiger Netzanschluss 400 V "Light Duty" Anschlusspläne Siehe "Anschlusspläne". ^ 24 Klemmendaten Siehe "Klemmendaten". ^ 25 Absicherungsdaten Absicherungsdaten Inverter I55AE355F I55AE375F I55AE390F I55AE411F Leitungsinstallation nach EN 60204-1 Verlegeart mit Netzdrossel Schmelzsicherung Charakteristik Max.

  • Seite 28: Anschlusspläne

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 480 V 3-phasiger Netzanschluss 480 V Anschlusspläne Der Anschlussplan ist gültig für die Inverter I55AExxxF. 3/N/ PE AC 480 V … 3/ PE 340 V ... 528 V 45 Hz ... 65 Hz CANopen Modbus RTU PROFIBUS EtherCAT PROFINET...

  • Seite 29: Absicherungsdaten

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 480 V Absicherungsdaten Absicherungsdaten Inverter I55AE355F I55AE375F I55AE390F I55AE411F Leitungsinstallation nach EN 60204-1 Verlegeart mit Netzdrossel Schmelzsicherung Charakteristik Max. Bemessungsstrom Fehlerstrom-Schutzschalter 3-phasiger Netzanschluss ≥ 300 mA, Typ B Absicherungsdaten Inverter I55AE355F I55AE375F I55AE390F I55AE411F Leitungsinstallation nach US National Electrical Code NFPA 70 / Canadian Electrical Code C22.1 Verlegeart mit Netzdrossel...

  • Seite 30: 3-Phasiger Netzanschluss 480 V

    Elektrische Installation Netzanschluss 3-phasiger Netzanschluss 480 V "Light Duty" 3-phasiger Netzanschluss 480 V "Light Duty" Anschlusspläne Siehe Kapitel "Anschlusspläne". ^ 28 Klemmendaten Siehe "Klemmendaten". ^ 25 Absicherungsdaten Absicherungsdaten Inverter I55AE355F I55AE375F I55AE390F I55AE411F Leitungsinstallation nach EN 60204-1 Verlegeart mit Netzdrossel Schmelzsicherung Charakteristik Max.

  • Seite 31: Anschluss An Das It-Netz

    Elektrische Installation Anschluss an das IT-Netz Anschluss an das IT-Netz HINWEIS Interne Bauteile haben Erdpotenzial, wenn die IT-Schrauben nicht entfernt werden. Folge: Die Überwachungseinrichtungen des IT-Netzes sprechen an. ▶ Vor dem Anschluss an ein IT-Netz unbedingt die IT-Schrauben entfernen. I55AE355F, I55AE375F, I55AE390F, I55AE411F...

  • Seite 32: Steueranschlüsse

    Elektrische Installation Steueranschlüsse Steueranschlüsse Beschreibung des Anschlus- Steuerklemmen Anschluss Anschlusstyp steckbare Federkraftklemme Max. Leitungsquerschnitt mm² Max. Leitungsquerschnitt Abisolierlänge Abisolierlänge inch 0.35 Anziehdrehmoment Anziehdrehmoment lb-in Benötigtes Werkzeug 0.4 x 2.5...

  • Seite 33: Netzwerke

    Elektrische Installation Netzwerke CANopen Netzwerke CANopen Das Netzwerk muss am physikalisch ersten und letzten Teilnehmer mit einem 120 Ω-Widerstand abgeschlossen sein. An diesen Netzwerk-Teilnehmern den DIP-Schalter "R" auf ON stellen. Typische Topologien Linie X216 X216 X216 X216 Beschreibung des Anschlus- CANopen Anschluss X216...

  • Seite 34: Modbus Rtu

    Elektrische Installation Netzwerke Modbus RTU Modbus RTU Das Netzwerk muss am physikalisch ersten und letzten Busteilnehmer mit einem 120 Ω-Widerstand abgeschlossen sein. An diesen Busteilnehmern den Schalter "R" auf ON stellen. Typische Topologien Linie X216 X216 X216 X216 Beschreibung des Anschlus- Modbus RTU Anschluss X216...

  • Seite 35: Modbus Tcp

    Elektrische Installation Netzwerke Modbus TCP Modbus TCP Typische Topologien Linie Baum Master Switch Slave Bus-bezogene Information Bezeichnung Modbus TCP Kommunikationsmedium Ethernet 10 MBit/s, 100 MBit/s, Halb- duplex, Vollduplex Verwendung Anbindung des Inverter an ein Mod- bus TCP-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung Port 1: X276...

  • Seite 36: Profibus

    Elektrische Installation Netzwerke PROFIBUS PROFIBUS Das Netzwerk muss am physikalisch ersten und letzten Busteilnehmer mit einem Widerstand abge- schlossen sein. An diesen Busteilnehmern den Bus-Abschlusswiderstand im Bus-Anschlussstecker aktivieren. Typische Topologien Linie mit Repeater Master Repeater Slave Aktivierter Bus-Abschlusswiderstand Beschreibung des Anschlus- PROFIBUS Anschluss X226...
  • Seite 37 Elektrische Installation Netzwerke PROFIBUS Netzwerk-Grundeinstellungen Mit dem DIP-Schalter können Sie die Stationsadresse einstellen. Die Baudrate wird automatisch erkannt. 32 16 PROFIBUS Address PROFIBUS-Stationsadresse Wert aus Parameter Stationsadresse - Beispiel: Stationsadresse = 16 + 4 + 2 + 1 = 23 Stationsadresse = 126 und Stationsadresse = 127 nicht einstellen.

  • Seite 38: Ethercat

    Elektrische Installation Netzwerke EtherCAT EtherCAT Typische Topologien Linie Master Slave Device Bus-bezogene Information Bezeichnung EtherCAT Kommunikationsmedium Ethernet 100 MBit/s, Vollduplex Verwendung Anbindung des Inverter an ein Ether- CAT-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung IN: X246 OUT: X247 Die LED "L/A" an den RJ45-Buchsen zeigt den Verbindungsstatus zum Netzwerk an: LED "L/A"...

  • Seite 39: Ethernet/Ip

    Elektrische Installation Netzwerke EtherNet/IP EtherNet/IP Typische Topologien Linie Baum Ring Scanner Switch Adapter Bus-bezogene Information Bezeichnung EtherNet/IP Kommunikationsmedium Ethernet 10 MBit/s, 100 MBit/s, Halb- duplex, Vollduplex Verwendung Anbindung des Inverter an ein Ether- Net/IP-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung IN: X266 OUT: X267 Statusanzeigen an den RJ45-Buchsen...
  • Seite 40 Elektrische Installation Netzwerke EtherNet/IP Netzwerk-Grundeinstellungen Mit dem Drehcodierschalter können Sie das letzte Byte der IP-Adresse einstellen. Einstellung Wert des letzten Byte Resultierende IP-Adresse 0x00 Wert aus Parameter Wert aus Parameter 0x01 ... 0xFE Schalterstellung 192.168.124.<Schalterstellung> 0xFF Voreinstellung 192.168.124.16...

  • Seite 41: Profinet

    Elektrische Installation Netzwerke PROFINET PROFINET Typische Topologien Linie Baum Ring IO-Controller Switch SCALANCE (MRP-fähig) IO-Device Redundanzdomäne Bus-bezogene Information Bezeichnung PROFINET RT Kommunikationsmedium Ethernet 100 MBit/s, Vollduplex Verwendung Anbindung des Inverter an ein PROFI- NET-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung IN: X256 OUT: X257 Statusanzeigen an den RJ45-Buchsen...

  • Seite 42: Powerlink

    Elektrische Installation Netzwerke POWERLINK POWERLINK Typische Topologien Linie CN11 CN12 CN1n CN21 CN22 CN2n Managing Node Controlled Node Bus-bezogene Information Bezeichnung Ethernet POWERLINK Kommunikationsmedium Ethernet 100 MBit/s, Halbduplex Verwendung Anbindung des Inverters an ein POW- ERLINK-Netzwerk Anschlusstechnik RJ45 Statusanzeige 2 LEDs Anschlussbezeichnung IN: X286 OUT: X287...
  • Seite 43 Elektrische Installation Netzwerke POWERLINK Netzwerk-Grundeinstellungen Mit dem Drehcodierschalter können Sie die Teilnehmeradresse einstellen (letztes Byte der IP-Adresse). Einstellung Teilnehmeradresse Resultierende IP-Adresse 0x00 Wert aus Parameter 192.168.100.<Parameterwert> 0x01 ... 0xEF Schalterstellung 192.168.100.<Schalterstellung>...

  • Seite 44: Funktionale Sicherheit

    Elektrische Installation Funktionale Sicherheit POWERLINK Funktionale Sicherheit GEFAHR! Bei unsachgemäßer Installation der Sicherheitstechnik können Antriebe unkontrolliert anlaufen. Mögliche Folge: Tod oder schwere Verletzungen ▶ Nur qualifiziertes Personal darf Sicherheitstechnik installieren und in Betrieb nehmen. ▶ Alle Steuerungskomponenten (Schalter, Relais, SPS, ...) müssen die Anforderungen der EN ISO 13849−1 und der EN ISO 13849−2 erfüllen.

  • Seite 45: Sicher Abgeschaltetes Moment (Sto)

    Elektrische Installation Funktionale Sicherheit Sicher abgeschaltetes Moment (STO) Sicher abgeschaltetes Moment (STO) GEFAHR! Mit der Funktion "Sicher abgeschaltetes Moment" (STO) ist ohne zusätzliche Maßnahmen kein "Not‑Aus" nach EN 60204−1 möglich. Zwischen Motor und Inverter gibt es keine galvanische Trennung, keinen Service- schalter oder Reparaturschalter! Mögliche Folge: Tod oder schwere Verletzungen ▶...

  • Seite 46: Aktive Sensoren

    Elektrische Installation Funktionale Sicherheit Sicher abgeschaltetes Moment (STO) Aktive Sensoren Aktiver Sensor - Beispiel Lichtgitter Beschreibung des Anschlus- Safety STO Anschluss Anschlusstyp steckbare Federkraft-Doppelklemme Max. Leitungsquerschnitt mm² Max. Leitungsquerschnitt Abisolierlänge Abisolierlänge inch 0.35 Anziehdrehmoment Anziehdrehmoment lb-in Benötigtes Werkzeug 0.4 x 2.5 Spezifikation Einheit min.

  • Seite 47: Inbetriebnahme

    Inbetriebnahme Wichtige Hinweise Inbetriebnahme Wichtige Hinweise WARNUNG! Fehlerhafte Verdrahtung kann zu unerwarteten Zuständen während der Inbetriebnahme führen. Mögliche Folge: Tod, schwere Verletzungen oder Sachschäden Prüfen Sie vor dem Einschalten der Netzspannung: ▶ Ist die Verdrahtung vollständig und richtig ausgeführt? ▶ Gibt es keine Kurzschlüsse und Erdschlüsse? ▶...

  • Seite 48: Erstes Einschalten Und Funktionstest

    Zielsetzung: Den am Inverter angeschlossenen Motor innerhalb kürzester Zeit zum Drehen bringen. Voraussetzungen: • Der angeschlossene Motor passt leistungsmäßig zum Inverter. • Die Parametereinstellungen entsprechen dem Auslieferungszustand (Lenze-Einstellung). 1. Vorbereitung 1. Die Leistungsanschlüsse verdrahten. 2. Die Digitaleingänge X3/DI1 (Start/Stop), X3/DI3 (Drehrichtungsumkehr) und X3/DI4 (Frequenz-Preset 20 Hz) verdrahten.

  • Seite 49: Funktionstest Durchführen

    Inbetriebnahme Erstes Einschalten und Funktionstest Funktionstest durchführen 1. Antrieb starten 1. Inverter starten: X3/DI1 = HIGH. a) Falls der Inverter mit integrierter Sicherheitstechnik ausgestattet ist: X1/SIA = HIGH und X1/ SIB = HIGH. 2. Frequenz-Preset 1 (20 Hz) als Drehzahlsollwert aktivieren: X3/DI4 = HIGH. Der Antrieb dreht mit 20 Hz..

  • Seite 50: Technische Daten

    Technische Daten Normen und Einsatzbedingungen Konformitäten/Approbationen Technische Daten Normen und Einsatzbedingungen Konformitäten/Approbationen Konformität 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie (Bezug: CE-typisches Antriebssystem) TR ZU 004/2011 Eurasische Konformität: Sicherheit von Niederspannungs- ausrüstung TR ZU 020/2011 Eurasische Konformität: Elektromagnetische Verträglich- keit von technischen Erzeugnissen RoHS 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher...

  • Seite 51: Motoranschluss

    Technische Daten Normen und Einsatzbedingungen Motoranschluss Motoranschluss Anforderungen an die geschirmte Motorleitung Kapazitätsbelag C-Ader-Ader/C-Ader-Schirm < 75/150 ≤ 2.5 mm² / AWG 14 pF/m C-Ader-Ader/C-Ader-Schirm < 150/300 ≥ 4 mm² / AWG 12 pF/m Spannungsfestigkeit Uo/U = 0.6/1.0 kV Uo = Effektivwert Außenleiter zu PE Uo/U = 0.6/1.0 kV U = Effektivwert Außenleiter zu Außenleiter U ≥...

  • Seite 52: 3-Phasiger Netzanschluss 400 V

    Technische Daten 3-phasiger Netzanschluss 400 V Bemessungsdaten 3-phasiger Netzanschluss 400 V Bemessungsdaten Die Ausgangsströme gelten für diese Einsatzbedingungen: • Bei Schaltfrequenz 2 kHz oder 4 kHz: Umgebungstemperatur max. 45 °C. • Bei Schaltfrequenz 8 kHz oder 16 kHz: Umgebungstemperatur max. 40 °C. Inverter I55AE355F I55AE375F...

  • Seite 53: 3-Phasiger Netzanschluss 400 V "Light Duty

    Technische Daten 3-phasiger Netzanschluss 400 V "Light Duty" Bemessungsdaten 3-phasiger Netzanschluss 400 V "Light Duty" Bemessungsdaten Die Ausgangsströme gelten für diese Einsatzbedingungen: • Bei Schaltfrequenz 2 kHz oder 4 kHz: Umgebungstemperatur über. 40 °C mit 2.5 %/°C reduziertem Aus- gangs-Bemessungsstrom. •...

  • Seite 54: 3-Phasiger Netzanschluss 480 V

    Technische Daten 3-phasiger Netzanschluss 480 V Bemessungsdaten 3-phasiger Netzanschluss 480 V Bemessungsdaten Die Ausgangsströme gelten für diese Einsatzbedingungen: • Bei Schaltfrequenz 2 kHz oder 4 kHz: Umgebungstemperatur max. 45 °C. • Bei Schaltfrequenz 8 kHz oder 16 kHz: Umgebungstemperatur max. 40 °C. Inverter I55AE355F I55AE375F...

  • Seite 55: 3-Phasiger Netzanschluss 480 V "Light Duty

    Technische Daten 3-phasiger Netzanschluss 480 V "Light Duty" Bemessungsdaten 3-phasiger Netzanschluss 480 V "Light Duty" Bemessungsdaten Die Ausgangsströme gelten für diese Einsatzbedingungen: • Bei Schaltfrequenz 2 kHz oder 4 kHz: Umgebungstemperatur über. 40 °C mit 2.5 %/°C reduziertem Aus- gangs-Bemessungsstrom. •...
  • Seite 57 Contents Contents About this document Document description Further documents Notations and conventions Safety instructions Basic safety instructions Application as directed Handling Residual hazards Product information Identification of the products Features Mechanical installation Important notes Preparation Dimensions...
  • Seite 58 Contents Electrical installation Important notes Mains connection 3-phase mains connection 400 V Connection diagrams Terminal data Fusing data 3-phase mains connection 400 V "light duty" Connection diagrams Terminal data Fusing data 3-phase mains connection 480 V Connection diagrams Terminal data Fusing data 3-phase mains connection 480 V "Light Duty"...
  • Seite 59 Contents Technical data Standards and operating conditions Conformities/approvals Protection of persons and device protection EMC data Motor connection Environmental conditions Electrical supply conditions 3-phase mains connection 400 V Rated data 3-phase mains connection 400 V "light duty" Rated data 3-phase mains connection 480 V Rated data 3-phase mains connection 480 V "Light Duty"...

  • Seite 60: About This Document

    Application Knowledge Base CAD data Exports in different formats EPLAN macros Project planning, documentation and management of projects • EPLAN P8 macros Information and tools with regard to the Lenze products can be found on the Internet: http://www.lenze.com à Download...

  • Seite 61: Notations And Conventions

    About this document Notations and conventions Notations and conventions This document uses the following conventions to distinguish different types of information: Numeric notation Decimal separator Point The decimal point is always used. Example: 1 234.56 Warning UL warning Are used in English and French. UR warning Text Programs...

  • Seite 62: Safety Instructions

    The procedural notes and circuit details described are only proposals. It is up to the user to check whether they can be adapted to the particular applications. Lenze does not take any responsibility for the suitability of the procedures and circuit proposals described.

  • Seite 63: Application As Directed

    • The product must only be actuated with motors that are suitable for the operation with inverters. • Lenze L-force motors meet the requirements • Exception: m240 motors are designed for mains operation only. The user is not allowed to change inverters that come with integrated safety technology.

  • Seite 64: Residual Hazards

    Safety instructions Residual hazards Residual hazards Even if notes given are taken into consideration and protective measures are implemented, the occurrence of residual risks cannot be fully prevented. The user must take the residual hazards mentioned into consideration in the risk assessment for his/her machine/system.

  • Seite 65: Product Information

    Product information Identification of the products Product information Identification of the products In tables, the first 9 digits of the corresponding product code are used to identify the products: Product code I 5 5 A E □□□ □ 1 □ □ □ □ □□□□ Product type Inverter Product family...

  • Seite 66: Features

    Product information Features Features Example of 55 kW ... 75 kW...
  • Seite 67 Product information Features Example of 90 kW ... 110 kW...

  • Seite 68: Mechanical Installation

    Mechanical installation Important notes Mechanical installation Important notes NOTICE ▶ UL marking ▶ Modular construction - A complete drive consists of a power unit series no. I5D in combination with a control unit series no. I5C only. ▶ Marquage UL ▶...

  • Seite 69: Preparation

    Mechanical installation Preparation Preparation Installation of shield connection sheet for motor cable 55 kW to 110 kW TX 20 TX 25 TX25 6 Nm 53.1 lb-in...

  • Seite 70: Dimensions

    Mechanical installation Dimensions Dimensions 55 kW ... 75 kW The dimensions in mm apply to: 55 kW I55AE355F 75 kW I55AE375F...
  • Seite 71 Mechanical installation Dimensions 75 hp ... 100 hp The dimensions in inch apply to: 75 hp I55AE355F 100 hp I55AE375F...
  • Seite 72 Mechanical installation Dimensions 90 kW ... 110 kW The dimensions in mm apply to: 90 kW I55AE390F 110 kW I55AE411F...
  • Seite 73 Mechanical installation Dimensions 120 hp ... 150 hp The dimensions in inch apply to: 120 hp I55AE390F 150 hp I55AE411F...

  • Seite 74: Electrical Installation

    Electrical installation Important notes Electrical installation Important notes DANGER! Electrical voltage Possible consequences: Death or severe injuries ▶ Any work on the inverter must only be carried out in the deenergised state. ▶ Inverter up to 45 kW: After switching off the mains voltage, wait for at least 180 s before you start work- ing.
  • Seite 75 Electrical installation Important notes WARNING! ▶ UL marking ▶ Suitable for motor group installation. ▶ 0.55 kW ... 30 kW devices on a circuit capable of delivering not more than 5k rms symmetrical amperes, 480 V maximum when protected by fuses or circuit breakers. Ratings see table below. ▶...

  • Seite 76: Mains Connection

    Electrical installation Mains connection 3-phase mains connection 400 V Mains connection 3-phase mains connection 400 V Connection diagrams The connection plan is valid for the inverters I55AExxxF. 3/N/ PE AC 400 V … 3/ PE 340 V ... 528 V 45 Hz ...

  • Seite 77: Terminal Data

    Electrical installation Mains connection 3-phase mains connection 400 V Terminal data Mains connection Inverter I55AE355F I55AE375F I55AE390F I55AE411F Connection X100 Connection type Screw terminal Max. cable cross-section mm² Max. cable cross-section 2 x 2/0 2 x 2/0 Max. cable cross-section kcmil Stripping length Stripping length...

  • Seite 78: Fusing Data

    Electrical installation Mains connection 3-phase mains connection 400 V Fusing data Fusing data Inverter I55AE355F I55AE375F I55AE390F I55AE411F Cable installation in compli- EN 60204-1 ance with Installation method with mains choke Fuse Characteristics Max. rated current Earth-leakage circuit breaker 3-phase mains connection ≥...

  • Seite 79: 3-Phase Mains Connection 400 V "Light Duty

    Electrical installation Mains connection 3-phase mains connection 400 V "light duty" 3-phase mains connection 400 V "light duty" Connection diagrams "Connection diagrams". ^ 76 Terminal data "Terminal data". ^ 77 Fusing data Fusing data Inverter I55AE355F I55AE375F I55AE390F I55AE411F Cable installation in compli- EN 60204-1 ance with Installation method...

  • Seite 80: 3-Phase Mains Connection 480 V

    Electrical installation Mains connection 3-phase mains connection 480 V 3-phase mains connection 480 V Connection diagrams The connection plan is valid for the inverters I55AExxxF. 3/N/ PE AC 480 V … 3/ PE 340 V ... 528 V 45 Hz ... 65 Hz CANopen Modbus RTU PROFIBUS...

  • Seite 81: Fusing Data

    Electrical installation Mains connection 3-phase mains connection 480 V Fusing data Fusing data Inverter I55AE355F I55AE375F I55AE390F I55AE411F Cable installation in compli- EN 60204-1 ance with Installation method with mains choke Fuse Characteristics Max. rated current Earth-leakage circuit breaker 3-phase mains connection ≥...

  • Seite 82: 3-Phase Mains Connection 480 V "Light Duty

    Electrical installation Mains connection 3-phase mains connection 480 V "Light Duty" 3-phase mains connection 480 V "Light Duty" Connection diagrams See chapter "Connection diagrams". ^ 80 Terminal data "Terminal data". ^ 77 Fusing data Fusing data Inverter I55AE355F I55AE375F I55AE390F I55AE411F Cable installation in compli- EN 60204-1...

  • Seite 83: Connection To The It System

    Electrical installation Connection to the IT system Connection to the IT system NOTICE Internal components have earth/ground potential if the IT screws are not removed. Consequence: the monitoring functions of the IT system respond. ▶ Before connection to an IT system be absolutely sure to remove the IT screws. I55AE355F, I55AE375F, I55AE390F, I55AE411F...

  • Seite 84: Control Connections

    Electrical installation Control connections Control connections Terminal description Control terminals Connection Connection type pluggable spring terminal Max. cable cross-section mm² Max. cable cross-section Stripping length Stripping length inch 0.35 Tightening torque Tightening torque lb-in Required tool 0.4 x 2.5...

  • Seite 85: Networks

    Electrical installation Networks CANopen Networks CANopen The network must be terminated with a 120 Ω resistor at the physically first and last node. Set the "R" DIP switch to ON at these network nodes. Typical topologies Line X216 X216 X216 X216 Terminal description CANopen...

  • Seite 86: Modbus Rtu

    Electrical installation Networks Modbus RTU Modbus RTU The network must be terminated with a 120 Ω resistor at the physically first and last node. Set the "R" switch to ON at these nodes. Typical topologies Line X216 X216 X216 X216 Terminal description Modbus RTU Connection...

  • Seite 87: Modbus Tcp

    Electrical installation Networks Modbus TCP Modbus TCP Typical topologies Line Tree Master Switch Slave Bus-related information Name Modbus TCP Communication medium Ethernet 10 Mbps, 100 Mbps, half duplex, full duplex Used for... Connection of the inverter to a Mod- bus TCP network Connection system RJ45 Status display...

  • Seite 88: Profibus

    Electrical installation Networks PROFIBUS PROFIBUS The network must be terminated with a resistor at the physically first and last node. Activate the bus terminating resistor at these nodes in the bus connection plug. Typical topologies Line with repeater Master Repeater Slave Activated bus terminating resistor Terminal description...
  • Seite 89 Electrical installation Networks PROFIBUS Basic network settings Use the DIP switch to set the station address. The baud rate is detected automatically. 32 16 PROFIBUS Address PROFIBUS station address Value from parameter Station address - example: Station address = 16 + 4 + 2 + 1 = 23 Do not set station address = 126 and station address = 127.

  • Seite 90: Ethercat

    Electrical installation Networks EtherCAT EtherCAT Typical topologies Line Master Slave Device Bus-related information Name EtherCAT Communication medium Ethernet 100 Mbps, full duplex Used for... Connection of the inverter to an EtherCAT network Connection system RJ45 Status display 2 LEDs Connection designation In: X246 Out: X247 The LED "L/A"...

  • Seite 91: Ethernet/Ip

    Electrical installation Networks EtherNet/IP EtherNet/IP Typical topologies Line Tree Ring Scanner Switch Adapter Bus-related information Name EtherNet/IP Communication medium Ethernet 10 Mbps, 100 Mbps, half duplex, full duplex Used for... Connection of the inverter to an EtherNet/IP network Connection system RJ45 Status display 2 LEDs...
  • Seite 92 Electrical installation Networks EtherNet/IP Basic network settings The rotary encoder switch allows you to set the last byteof the IP address. Setting Value of last byte Resulting IP address 0x00 Value from parameter Value from parameter 0x01 ... 0xFE Switch position 192.168.124.<switch position>...

  • Seite 93: Profinet

    Electrical installation Networks PROFINET PROFINET Typical topologies Line Tree Ring IO controller Switch SCALANCE (MRP capable) IO device Redundant domain Bus-related information Name PROFINET RT Communication medium Ethernet 100 Mbps, full duplex Used for... Connection of the inverter to a PRO- FINET network Connection system RJ45...

  • Seite 94: Powerlink

    Electrical installation Networks POWERLINK POWERLINK Typical topologies Line CN11 CN12 CN1n CN21 CN22 CN2n Mrated Managing Node Controlled Node Bus-related information Name Ethernet POWERLINK Communication medium Ethernet 100 Mbps, half duplex Used for... Connection of the inverter to a POW- ERLINK network Connection system RJ45...
  • Seite 95 Electrical installation Networks POWERLINK Basic network settings The rotary encoder switch allows you to set the node address (last byte of the IP address). Setting Node address Resulting IP address 0x00 Value from parameter 192.168.100.<parameter value> 0x01 ... 0xEF Switch position 192.168.100.<switch position>...

  • Seite 96: Functional Safety

    Electrical installation Functional safety POWERLINK Functional safety DANGER! Improper installation of the safety engineering system can cause an uncontrolled starting action of the drives. Possible consequences: Death or severe injuries ▶ Safety engineering systems may only be installed and commissioned by qualified and skilled personnel. ▶...

  • Seite 97: Safe Torque Off (Sto)

    Electrical installation Functional safety Safe torque off (STO) Safe torque off (STO) DANGER! With the "Safe torque off" (STO) function, no "emergency stop" in terms ‑EN 60204−1 can be executed with- out additional measures. There is no isolation between the motor and inverter, no service switch or mainte- nance switch! Possible consequences: Death or severe injuries ▶...
  • Seite 98 Electrical installation Functional safety Safe torque off (STO) Active sensors Active sensor - example of lightgrid Terminal description Safety STO Connection Connection type pluggable double spring terminal Max. cable cross-section mm² Max. cable cross-section Stripping length Stripping length inch 0.35 Tightening torque Tightening torque lb-in...

  • Seite 99: Commissioning

    Commissioning Important notes Commissioning Important notes WARNING! Incorrect wiring can cause unexpected states during the commissioning phase. Possible consequence: death, severe injuries or damage to property Check the following before switching on the mains voltage: ▶ Is the wiring complete and correct? ▶...

  • Seite 100: Initial Switch-On And Functional Test

    Target: achieve rotation of the motor connected to the inverter as quickly as possible. Requirements: • The connected motor matches the inverter in terms of power. • The parameter settings comply with the delivery status (Lenze setting). 1. Preparation 1. Wire power terminals.
  • Seite 101 Commissioning Initial switch-on and functional test Carrying out the functional test 1. Start drive 1. Start inverter: X3/DI1 = HIGH. a) If the inverter is equipped with an integrated safety system: X1/SIA = HIGH and X1/SIB = HIGH. 2. Activate frequency preset 1 (20 Hz) as speed setpoint: X3/DI4 = HIGH. The drive rotates with 20 Hz.

  • Seite 102: Technical Data

    Technical data Standards and operating conditions Conformities/approvals Technical data Standards and operating conditions Conformities/approvals Conformity 2014/35/EU Low-Voltage Directive 2014/30/EU EMC Directive (reference: CE-typical drive system) TR CU 004/2011 Eurasian conformity: safety of low voltage equipment TR CU 020/2011 Eurasian conformity: electromagnetic compatibility of technical means RoHS 2011/65/EU...

  • Seite 103: Motor Connection

    Technical data Standards and operating conditions Motor connection Motor connection Requirements to the shielded motor cable Capacitance per unit length C-core-core/C-core-shield < 75/150 pF/m ≤ 2.5 mm² / AWG 14 C-core-core/C-core-shield < 150/300 ≥ 4 mm² / AWG 12 pF/m Electric strength Uo/U = 0.6/1.0 kV Uo = r.m.s.

  • Seite 104: 3-Phase Mains Connection 400 V

    Technical data 3-phase mains connection 400 V Rated data 3-phase mains connection 400 V Rated data The output currents apply to these operating conditions: • At a switching frequency of 2 kHz or 4 kHz: Max. ambient temperature 45°C. • At a switching frequency of 8 kHz or 16 kHz: Max. ambient temperature 40 °C. Inverter I55AE355F I55AE375F...

  • Seite 105: 3-Phase Mains Connection 400 V "Light Duty

    Technical data 3-phase mains connection 400 V "light duty" Rated data 3-phase mains connection 400 V "light duty" Rated data The output currents apply to these operating conditions: • At a switching frequency of 2 kHz or 4 kHz: Ambient temperature above 40 °C with a rated output current reduced by 2.5 %/°C.

  • Seite 106: 3-Phase Mains Connection 480 V

    Technical data 3-phase mains connection 480 V Rated data 3-phase mains connection 480 V Rated data The output currents apply to these operating conditions: • At a switching frequency of 2 kHz or 4 kHz: Max. ambient temperature 45°C. • At a switching frequency of 8 kHz or 16 kHz: Max. ambient temperature 40 °C. Inverter I55AE355F I55AE375F...

  • Seite 107: 3-Phase Mains Connection 480 V "Light Duty

    Technical data 3-phase mains connection 480 V "Light Duty" Rated data 3-phase mains connection 480 V "Light Duty" Rated data The output currents apply to these operating conditions: • At a switching frequency of 2 kHz or 4 kHz: Ambient temperature above 40 °C with a rated output current reduced by 2.5 %/°C.
  • Seite 108 © 03/2018 | 13549727 | 1.0 Lenze Drives GmbH Ö Postfach 10 13 52, D-31763 Hameln Breslauer Straße 3, D-32699 Extertal Germany HR Lemgo B 6478 +49 5154 82-0 Ü +49 5154 82-2800 Ø lenze@lenze.com Ù www.lenze.com Ú Lenze Service GmbH Û...
