Inbetriebnahme
88
6.3.4

Quick Setup "Kommunikation"

Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem
PROFIBUS Master (Klasse 1) und dem Messgerät (Slave) notwendig, welche bei der Parametrierung
verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup "Kommunikation"
können diese Funktionen einfach und schnell parametriert werden. In der anschließenden Tabelle
werden die Einstellmöglichkeit der Parameter genauer erklärt.
XXX.XXX.XX
Esc
-
HOME-POSITION

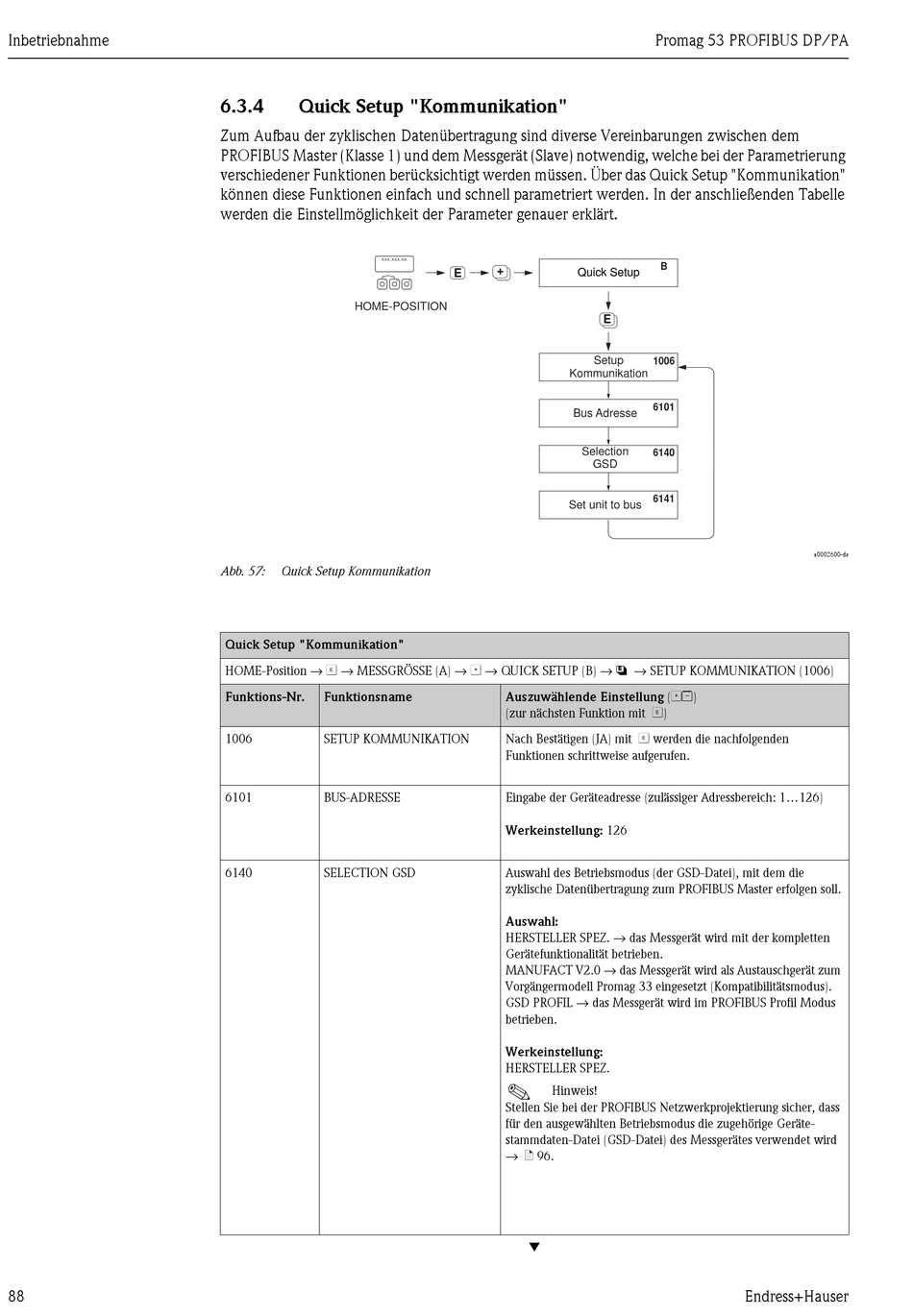

Abb. 57: Quick Setup Kommunikation
Quick Setup "Kommunikation"
HOME-Position → F → MESSGRÖSSE (A) → O → QUICK SETUP (B) → N → SETUP KOMMUNIKATION (1006)
Funktions-Nr. Funktionsname
1006 SETUP KOMMUNIKATION
6101 BUS-ADRESSE
6140 SELECTION GSD
+ +
E
+
E
Auszuwählende Einstellung (OS)
(zur nächsten Funktion mit F)
Nach Bestätigen (JA) mit F werden die nachfolgenden
Funktionen schrittweise aufgerufen.
Eingabe der Geräteadresse (zulässiger Adressbereich: 1...126)
Werkeinstellung: 126
Auswahl des Betriebsmodus (der GSD-Datei), mit dem die
zyklische Datenübertragung zum PROFIBUS Master erfolgen soll.
Auswahl:
HERSTELLER SPEZ. → das Messgerät wird mit der kompletten
Gerätefunktionalität betrieben.
MANUFACT V2.0 → das Messgerät wird als Austauschgerät zum
Vorgängermodell Promag 33 eingesetzt (Kompatibilitätsmodus).
GSD PROFIL → das Messgerät wird im PROFIBUS Profil Modus
betrieben.
Werkeinstellung:
HERSTELLER SPEZ.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass
für den ausgewählten Betriebsmodus die zugehörige Geräte-
stammdaten-Datei (GSD-Datei) des Messgerätes verwendet wird
→ ä 96.
▼
Promag 53 PROFIBUS DP/PA
B
Quick Setup Quick Setup
+ E
Setup
1006
Kommunikation
6101
Bus Adresse
Selection
6140
GSD
6141
Set unit to bus
a0002600-de
