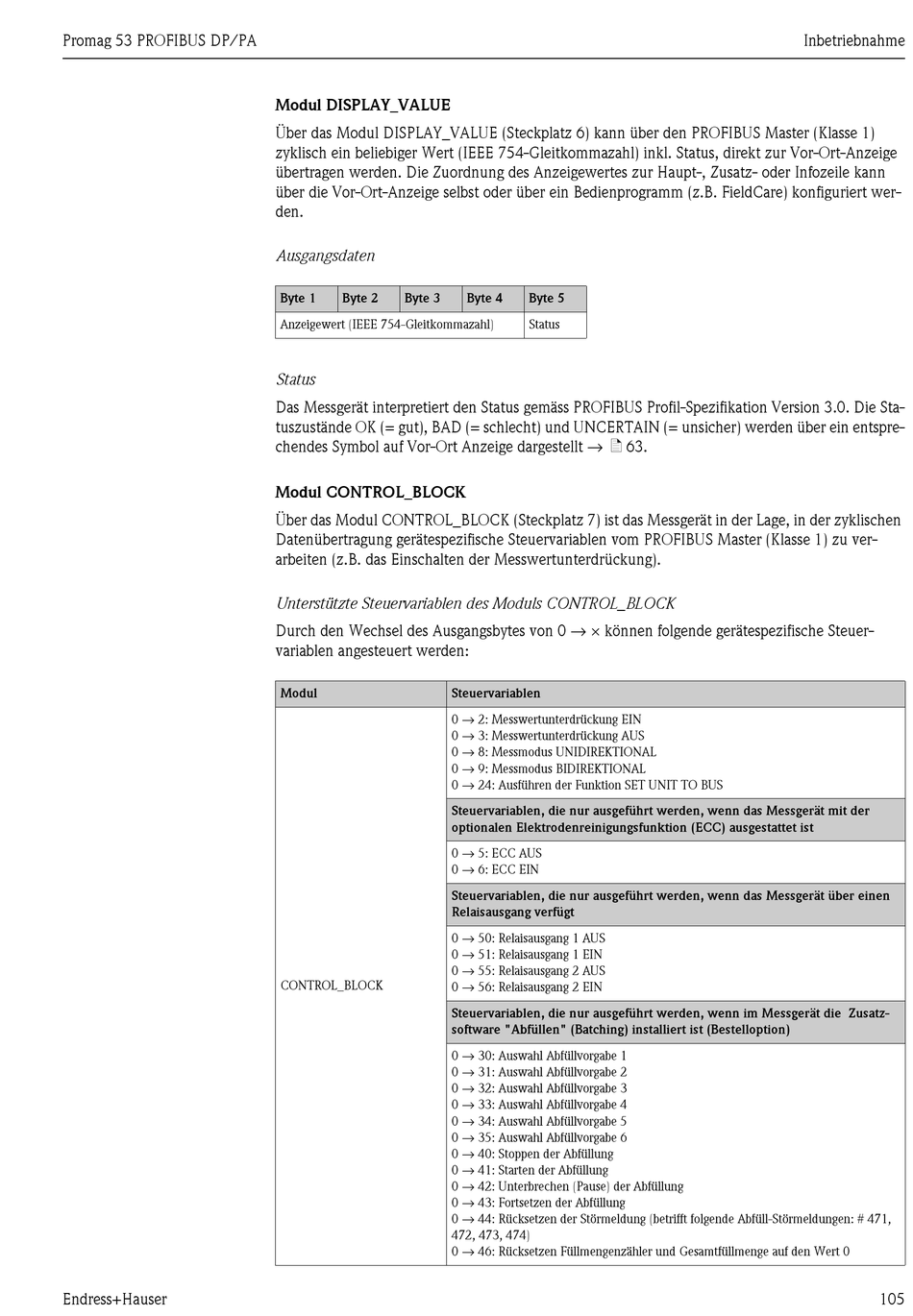

Modul DISPLAY_VALUE
Über das Modul DISPLAY_VALUE (Steckplatz 6) kann über den PROFIBUS Master (Klasse 1)
zyklisch ein beliebiger Wert (IEEE 754-Gleitkommazahl) inkl. Status, direkt zur Vor-Ort-Anzeige
übertragen werden. Die Zuordnung des Anzeigewertes zur Haupt-, Zusatz- oder Infozeile kann
über die Vor-Ort-Anzeige selbst oder über ein Bedienprogramm (z.B. FieldCare) konfiguriert wer-
den.
Ausgangsdaten
Byte 1 Byte 2 Byte 3
Anzeigewert (IEEE 754-Gleitkommazahl)
Status
Das Messgerät interpretiert den Status gemäss PROFIBUS Profil-Spezifikation Version 3.0. Die Sta-
tuszustände OK (= gut), BAD (= schlecht) und UNCERTAIN (= unsicher) werden über ein entspre-
chendes Symbol auf Vor-Ort Anzeige dargestellt → ä 63.
Modul CONTROL_BLOCK
Über das Modul CONTROL_BLOCK (Steckplatz 7) ist das Messgerät in der Lage, in der zyklischen
Datenübertragung gerätespezifische Steuervariablen vom PROFIBUS Master (Klasse 1) zu ver-
arbeiten (z.B. das Einschalten der Messwertunterdrückung).
Unterstützte Steuervariablen des Moduls CONTROL_BLOCK
Durch den Wechsel des Ausgangsbytes von 0 → × können folgende gerätespezifische Steuer-
variablen angesteuert werden:
Modul
CONTROL_BLOCK
Byte 4 Byte 5
Status
Steuervariablen
0 → 2: Messwertunterdrückung EIN
0 → 3: Messwertunterdrückung AUS
0 → 8: Messmodus UNIDIREKTIONAL
0 → 9: Messmodus BIDIREKTIONAL
0 → 24: Ausführen der Funktion SET UNIT TO BUS
Steuervariablen, die nur ausgeführt werden, wenn das Messgerät mit der
optionalen Elektrodenreinigungsfunktion (ECC) ausgestattet ist
0 → 5: ECC AUS
0 → 6: ECC EIN
Steuervariablen, die nur ausgeführt werden, wenn das Messgerät über einen
Relaisausgang verfügt
0 → 50: Relaisausgang 1 AUS
0 → 51: Relaisausgang 1 EIN
0 → 55: Relaisausgang 2 AUS
0 → 56: Relaisausgang 2 EIN
Steuervariablen, die nur ausgeführt werden, wenn im Messgerät die Zusatz-
software "Abfüllen" (Batching) installiert ist (Bestelloption)
0 → 30: Auswahl Abfüllvorgabe 1
0 → 31: Auswahl Abfüllvorgabe 2
0 → 32: Auswahl Abfüllvorgabe 3
0 → 33: Auswahl Abfüllvorgabe 4
0 → 34: Auswahl Abfüllvorgabe 5
0 → 35: Auswahl Abfüllvorgabe 6
0 → 40: Stoppen der Abfüllung
0 → 41: Starten der Abfüllung
0 → 42: Unterbrechen (Pause) der Abfüllung
0 → 43: Fortsetzen der Abfüllung
0 → 44: Rücksetzen der Störmeldung (betrifft folgende Abfüll-Störmeldungen: # 471,
472, 473, 474)
0 → 46: Rücksetzen Füllmengenzähler und Gesamtfüllmenge auf den Wert 0
