Promag 53 PROFIBUS DP/PA
Ausfallsignal
Bürde
Schaltausgang
Schleichmengen-
unterdrückung
Galvanische Trennung
Elektrische Anschlüsse
Versorgungsspannung
Kabeleinführungen
Kabelspezifikationen
Getrenntausführung
Endress+Hauser

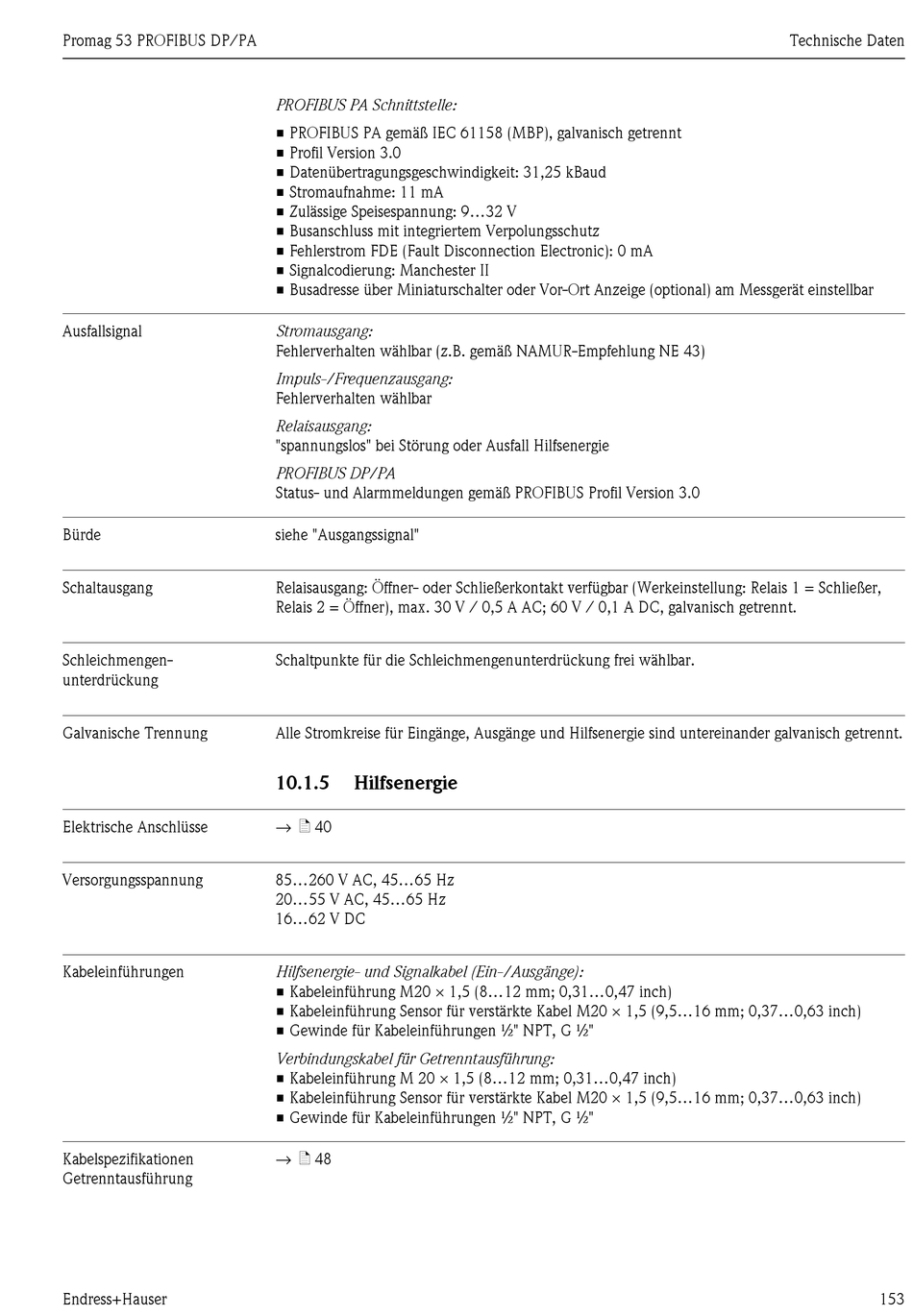

PROFIBUS PA Schnittstelle:
• PROFIBUS PA gemäß IEC 61158 (MBP), galvanisch getrennt
• Profil Version 3.0
• Datenübertragungsgeschwindigkeit: 31,25 kBaud
• Stromaufnahme: 11 mA
• Zulässige Speisespannung: 9...32 V
• Busanschluss mit integriertem Verpolungsschutz
• Fehlerstrom FDE (Fault Disconnection Electronic): 0 mA
• Signalcodierung: Manchester II
• Busadresse über Miniaturschalter oder Vor-Ort Anzeige (optional) am Messgerät einstellbar
Stromausgang:
Fehlerverhalten wählbar (z.B. gemäß NAMUR-Empfehlung NE 43)
Impuls-/Frequenzausgang:
Fehlerverhalten wählbar
Relaisausgang:
"spannungslos" bei Störung oder Ausfall Hilfsenergie
PROFIBUS DP/PA
Status- und Alarmmeldungen gemäß PROFIBUS Profil Version 3.0
siehe "Ausgangssignal"
Relaisausgang: Öffner- oder Schließerkontakt verfügbar (Werkeinstellung: Relais 1 = Schließer,
Relais 2 = Öffner), max. 30 V / 0,5 A AC; 60 V / 0,1 A DC, galvanisch getrennt.
Schaltpunkte für die Schleichmengenunterdrückung frei wählbar.
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt.
10.1.5

Hilfsenergie

→ ä 40
85...260 V AC, 45...65 Hz
20...55 V AC, 45...65 Hz
16...62 V DC
Hilfsenergie- und Signalkabel (Ein-/Ausgänge):
• Kabeleinführung M20 × 1,5 (8...12 mm; 0,31...0,47 inch)
• Kabeleinführung Sensor für verstärkte Kabel M20 × 1,5 (9,5...16 mm; 0,37...0,63 inch)
• Gewinde für Kabeleinführungen ½" NPT, G ½"
Verbindungskabel für Getrenntausführung:
• Kabeleinführung M 20 × 1,5 (8...12 mm; 0,31...0,47 inch)
• Kabeleinführung Sensor für verstärkte Kabel M20 × 1,5 (9,5...16 mm; 0,37...0,63 inch)
• Gewinde für Kabeleinführungen ½" NPT, G ½"
→ ä 48
