Bedienung
62
5.2.2

Anzeigedarstellung (Betriebsmodus)

Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die
Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen
Bedürfnissen anzupassen (→ siehe Handbuch "Beschreibung Gerätefunktionen").
Multiplexbetrieb:
Jeder Zeile können max. zwei verschiedene Anzeigegrößen zugeordnet werden. Diese erscheinen
auf der Anzeige wechselweise alle 10 Sekunden.
Fehlermeldungen:
Anzeige und Darstellung von System-/Prozessfehlern → ä 68.
TOT

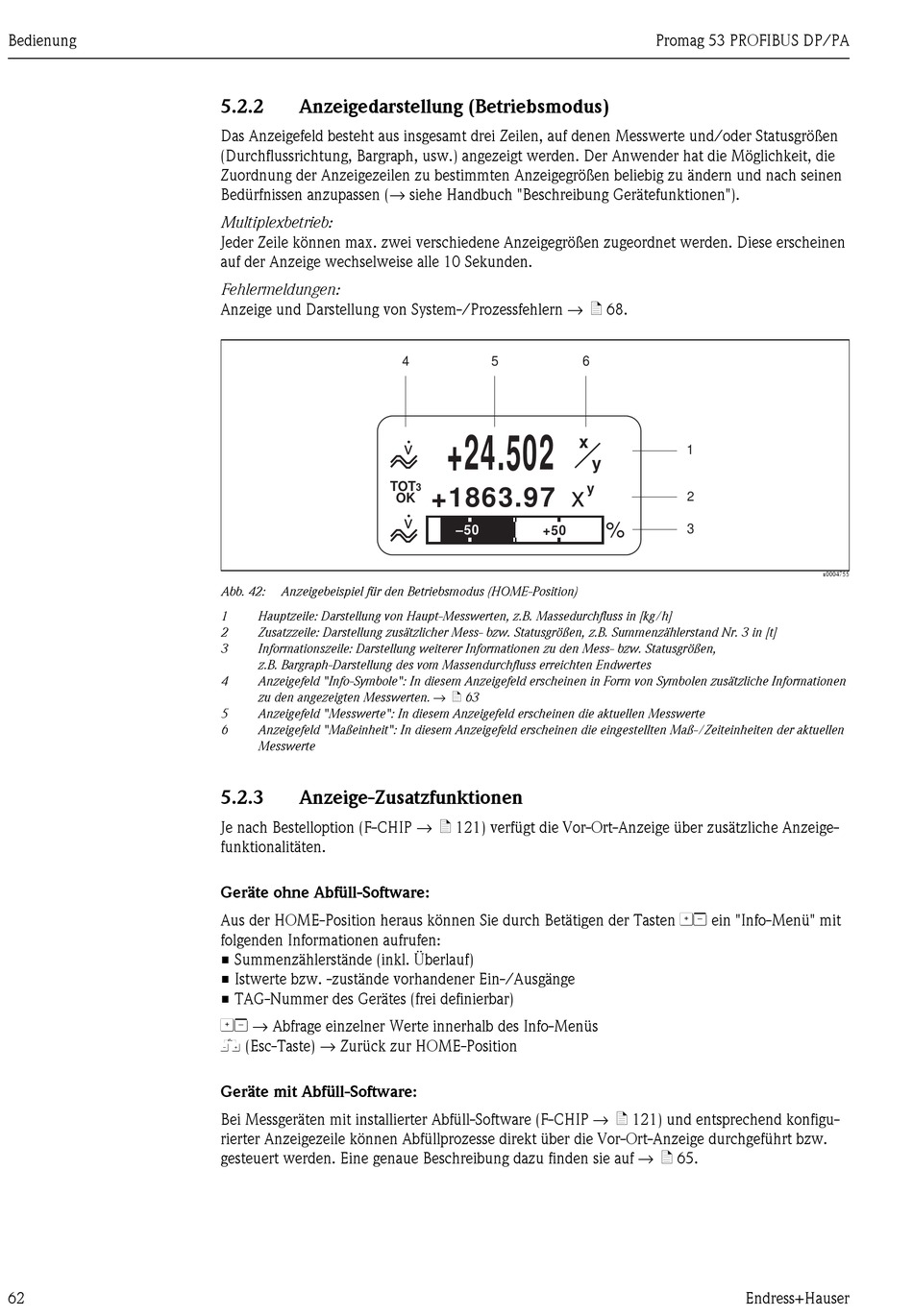

Abb. 42: Anzeigebeispiel für den Betriebsmodus (HOME-Position)
1 Hauptzeile: Darstellung von Haupt-Messwerten, z.B. Massedurchfluss in [kg/h]
2 Zusatzzeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand Nr. 3 in [t]
3 Informationszeile: Darstellung weiterer Informationen zu den Mess- bzw. Statusgrößen,
z.B. Bargraph-Darstellung des vom Massendurchfluss erreichten Endwertes
4 Anzeigefeld "Info-Symbole": In diesem Anzeigefeld erscheinen in Form von Symbolen zusätzliche Informationen
zu den angezeigten Messwerten. → ä 63
5 Anzeigefeld "Messwerte": In diesem Anzeigefeld erscheinen die aktuellen Messwerte
6 Anzeigefeld "Maßeinheit": In diesem Anzeigefeld erscheinen die eingestellten Maß-/Zeiteinheiten der aktuellen
Messwerte
5.2.3

Anzeige-Zusatzfunktionen

Je nach Bestelloption (F-CHIP → ä 121) verfügt die Vor-Ort-Anzeige über zusätzliche Anzeige-
funktionalitäten.
Geräte ohne Abfüll-Software:
Aus der HOME-Position heraus können Sie durch Betätigen der Tasten OS ein "Info-Menü" mit
folgenden Informationen aufrufen:
• Summenzählerstände (inkl. Überlauf)
• Istwerte bzw. -zustände vorhandener Ein-/Ausgänge
• TAG-Nummer des Gerätes (frei definierbar)
OS → Abfrage einzelner Werte innerhalb des Info-Menüs
X (Esc-Taste) → Zurück zur HOME-Position
Geräte mit Abfüll-Software:
Bei Messgeräten mit installierter Abfüll-Software (F-CHIP → ä 121) und entsprechend konfigu-
rierter Anzeigezeile können Abfüllprozesse direkt über die Vor-Ort-Anzeige durchgeführt bzw.
gesteuert werden. Eine genaue Beschreibung dazu finden sie auf → ä 65.
4 5
+24.502
v
3
+1863.97
OK
v
–50 +50
Promag 53 PROFIBUS DP/PA
6
x
1
y
y
x
2
%
3
a0004755
