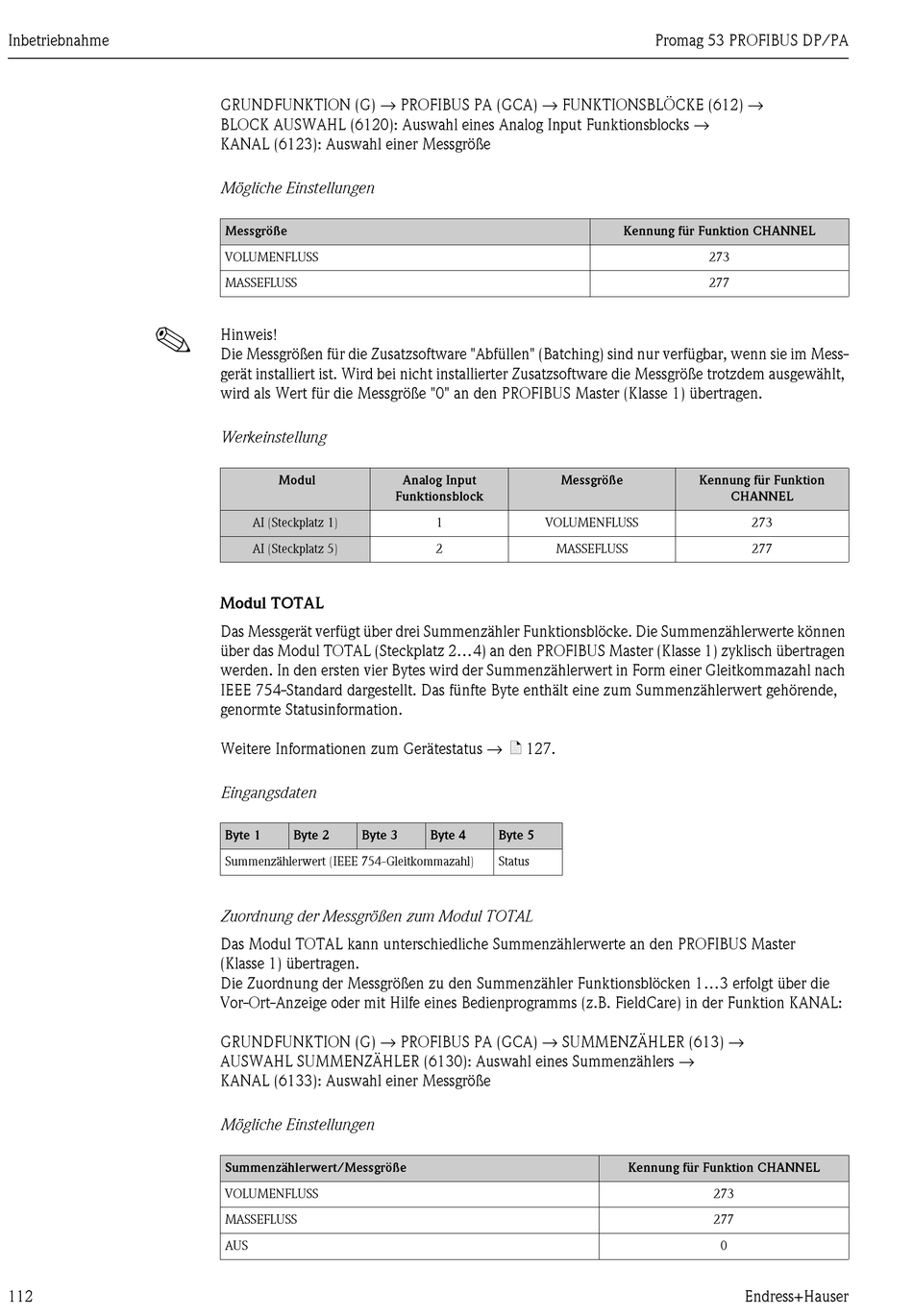

Inbetriebnahme
!
112
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → FUNKTIONSBLÖCKE (612) →
BLOCK AUSWAHL (6120): Auswahl eines Analog Input Funktionsblocks →
KANAL (6123): Auswahl einer Messgröße
Mögliche Einstellungen
Messgröße
VOLUMENFLUSS
MASSEFLUSS
Hinweis!
Die Messgrößen für die Zusatzsoftware "Abfüllen" (Batching) sind nur verfügbar, wenn sie im Mess-
gerät installiert ist. Wird bei nicht installierter Zusatzsoftware die Messgröße trotzdem ausgewählt,
wird als Wert für die Messgröße "0" an den PROFIBUS Master (Klasse 1) übertragen.
Werkeinstellung
Modul
AI (Steckplatz 1)
AI (Steckplatz 5)
Modul TOTAL
Das Messgerät verfügt über drei Summenzähler Funktionsblöcke. Die Summenzählerwerte können
über das Modul TOTAL (Steckplatz 2...4) an den PROFIBUS Master (Klasse 1) zyklisch übertragen
werden. In den ersten vier Bytes wird der Summenzählerwert in Form einer Gleitkommazahl nach
IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Summenzählerwert gehörende,
genormte Statusinformation.
Weitere Informationen zum Gerätestatus → ä 127.
Eingangsdaten
Byte 1 Byte 2 Byte 3
Summenzählerwert (IEEE 754-Gleitkommazahl)
Zuordnung der Messgrößen zum Modul TOTAL
Das Modul TOTAL kann unterschiedliche Summenzählerwerte an den PROFIBUS Master
(Klasse 1) übertragen.
Die Zuordnung der Messgrößen zu den Summenzähler Funktionsblöcken 1...3 erfolgt über die
Vor-Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion KANAL:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
AUSWAHL SUMMENZÄHLER (6130): Auswahl eines Summenzählers →
KANAL (6133): Auswahl einer Messgröße
Mögliche Einstellungen
Summenzählerwert/Messgröße
VOLUMENFLUSS
MASSEFLUSS
AUS
Analog Input Messgröße
Funktionsblock
1 VOLUMENFLUSS
2 MASSEFLUSS
Byte 4 Byte 5
Status
Promag 53 PROFIBUS DP/PA
Kennung für Funktion CHANNEL
273
277
Kennung für Funktion
CHANNEL
273
277
Kennung für Funktion CHANNEL
273
277
0
