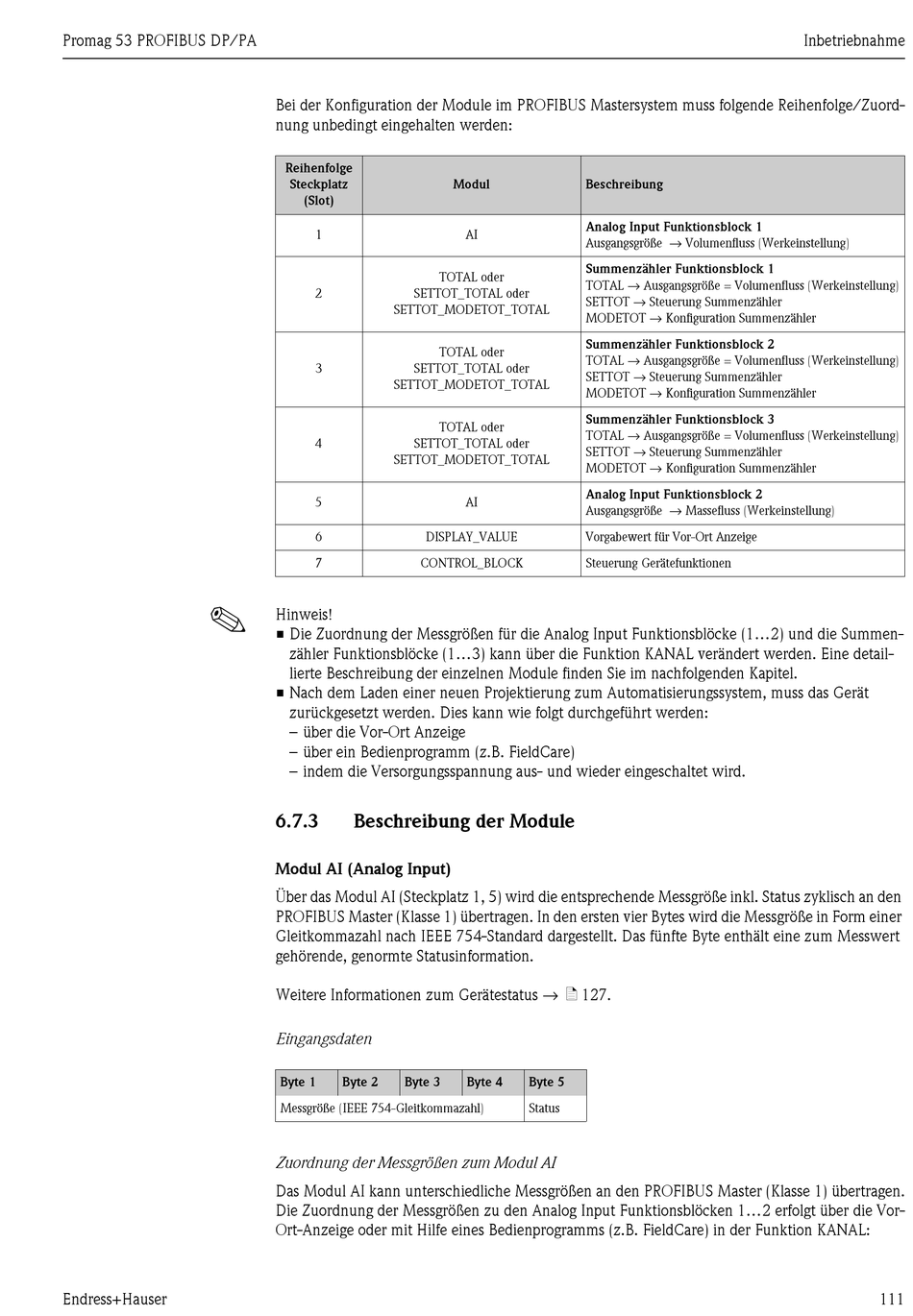

Promag 53 PROFIBUS DP/PA
!
Endress+Hauser
Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge/Zuord-
nung unbedingt eingehalten werden:
Reihenfolge
Steckplatz
(Slot)
1
TOTAL oder
2
SETTOT_TOTAL oder
SETTOT_MODETOT_TOTAL
TOTAL oder
3
SETTOT_TOTAL oder
SETTOT_MODETOT_TOTAL
TOTAL oder
4
SETTOT_TOTAL oder
SETTOT_MODETOT_TOTAL
5
6
DISPLAY_VALUE
7
CONTROL_BLOCK
Hinweis!
• Die Zuordnung der Messgrößen für die Analog Input Funktionsblöcke (1...2) und die Summen-
zähler Funktionsblöcke (1...3) kann über die Funktion KANAL verändert werden. Eine detail-
lierte Beschreibung der einzelnen Module finden Sie im nachfolgenden Kapitel.
• Nach dem Laden einer neuen Projektierung zum Automatisierungssystem, muss das Gerät
zurückgesetzt werden. Dies kann wie folgt durchgeführt werden:
– über die Vor-Ort Anzeige
– über ein Bedienprogramm (z.B. FieldCare)
– indem die Versorgungsspannung aus- und wieder eingeschaltet wird.
6.7.3

Beschreibung der Module

Modul AI (Analog Input)
Über das Modul AI (Steckplatz 1, 5) wird die entsprechende Messgröße inkl. Status zyklisch an den
PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form einer
Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zum Messwert
gehörende, genormte Statusinformation.
Weitere Informationen zum Gerätestatus → ä 127.
Eingangsdaten
Byte 1
Byte 2
Byte 3
Messgröße (IEEE 754-Gleitkommazahl)
Zuordnung der Messgrößen zum Modul AI
Das Modul AI kann unterschiedliche Messgrößen an den PROFIBUS Master (Klasse 1) übertragen.
Die Zuordnung der Messgrößen zu den Analog Input Funktionsblöcken 1...2 erfolgt über die Vor-
Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion KANAL:
Modul
Beschreibung
Analog Input Funktionsblock 1
AI
Ausgangsgröße → Volumenfluss (Werkeinstellung)
Summenzähler Funktionsblock 1
TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 2
TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Summenzähler Funktionsblock 3
TOTAL → Ausgangsgröße = Volumenfluss (Werkeinstellung)
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Analog Input Funktionsblock 2
AI
Ausgangsgröße → Massefluss (Werkeinstellung)
Vorgabewert für Vor-Ort Anzeige
Steuerung Gerätefunktionen
Byte 4
Byte 5
Status
Inbetriebnahme
111
