Promag 53 PROFIBUS DP/PA
Endress+Hauser
T A [°F] [°C]
60
140
40
100
20
0
0
-20
PTFE
-40
-40
-40 -20
-40 0

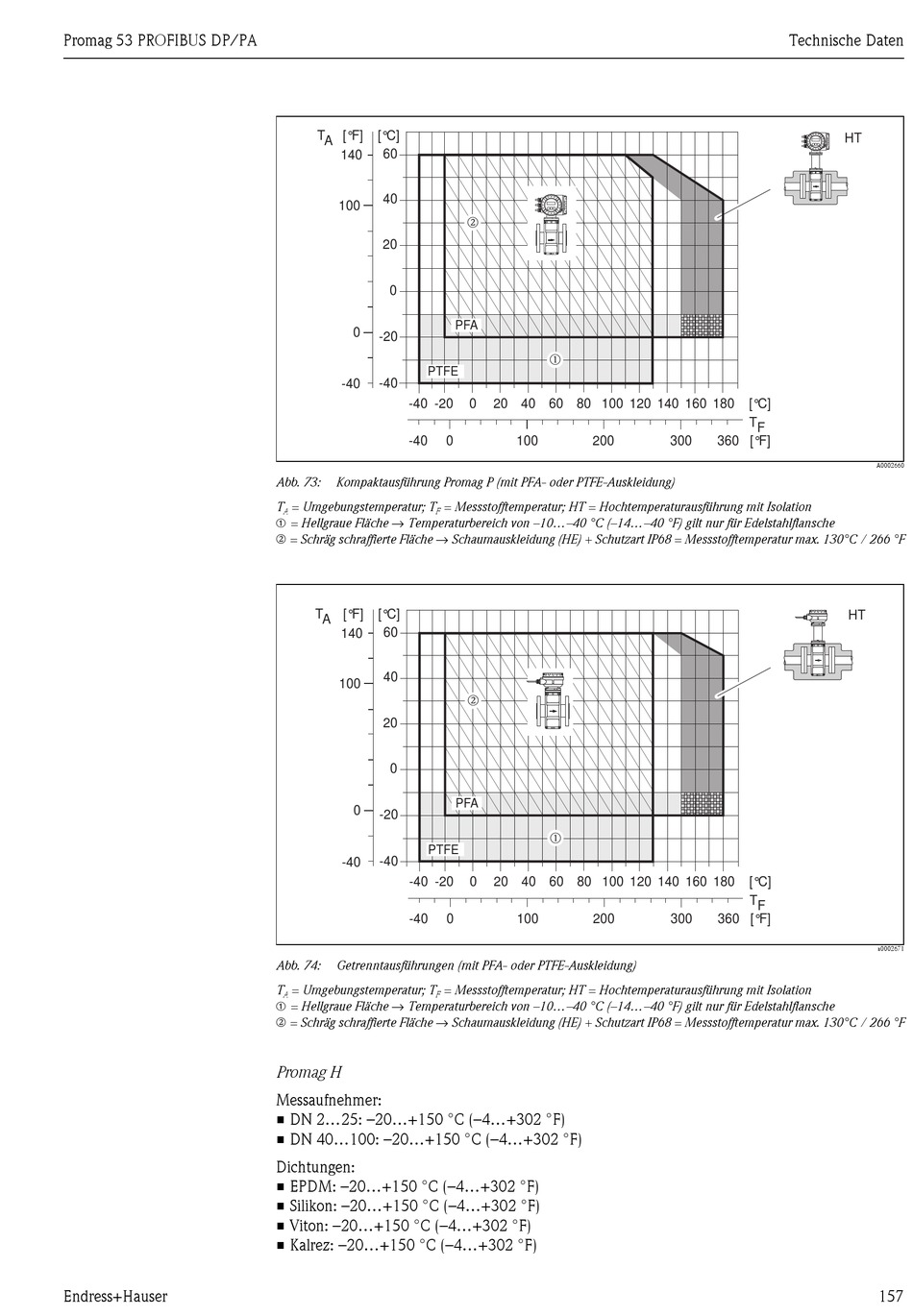

Abb. 73: Kompaktausführung Promag P (mit PFA- oder PTFE-Auskleidung)
T = Umgebungstemperatur; T = Messstofftemperatur; HT = Hochtemperaturausführung mit Isolation
A F
➀ = Hellgraue Fläche → Temperaturbereich von –10...–40 °C (–14...–40 °F) gilt nur für Edelstahlflansche
n = Schräg schraffierte Fläche → Schaumauskleidung (HE) + Schutzart IP68 = Messstofftemperatur max. 130°C / 266 °F
T A [°F] [°C]
60
140
40
100
20
0
0
-20
PTFE
-40
-40
-40 -20
-40 0
Abb. 74: Getrenntausführungen (mit PFA- oder PTFE-Auskleidung)
T = Umgebungstemperatur; T = Messstofftemperatur; HT = Hochtemperaturausführung mit Isolation
A F
➀ = Hellgraue Fläche → Temperaturbereich von –10...–40 °C (–14...–40 °F) gilt nur für Edelstahlflansche
n = Schräg schraffierte Fläche → Schaumauskleidung (HE) + Schutzart IP68 = Messstofftemperatur max. 130°C / 266 °F
Promag H
Messaufnehmer:
• DN 2...25: –20...+150 °C (–4...+302 °F)
• DN 40...100: –20...+150 °C (–4...+302 °F)
Dichtungen:
• EPDM: –20...+150 °C (–4...+302 °F)
• Silikon: –20...+150 °C (–4...+302 °F)
• Viton: –20...+150 °C (–4...+302 °F)
• Kalrez: –20...+150 °C (–4...+302 °F)
n
PFA
m
0 20 40 60 80 100
100 200
n
PFA
m
0 20 40 60 80 100
100 200
Technische Daten
120 140 160 180 [°C]
T F
300 360 [°F]
120 140 160 180 [°C]
T F
300 360 [°F]
HT
A0002660
HT
a0002671
