9.6.4 Austausch der Gerätesicherung
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
Die Gerätesicherung befindet sich auf der Netzteilplatine → å 70.
Tauschen Sie die Sicherung wie folgt aus:
1. Hilfsenergie ausschalten.
Netzteilplatine ausbauen → ä 143.
2.
3. Schutzkappe (1) entfernen und Gerätesicherung (2) ersetzen.
Verwenden Sie ausschließlich folgenden Sicherungstyp:
– 20...55 V AC / 16...62 V DC → 2,0 A träge / 250 V; 5,2 × 20 mm
– Hilfsenergie 85...260 V AC → 0,8 A träge / 250 V; 5,2 × 20 mm
– Ex-Geräte → siehe entsprechende Ex-Dokumentation
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.

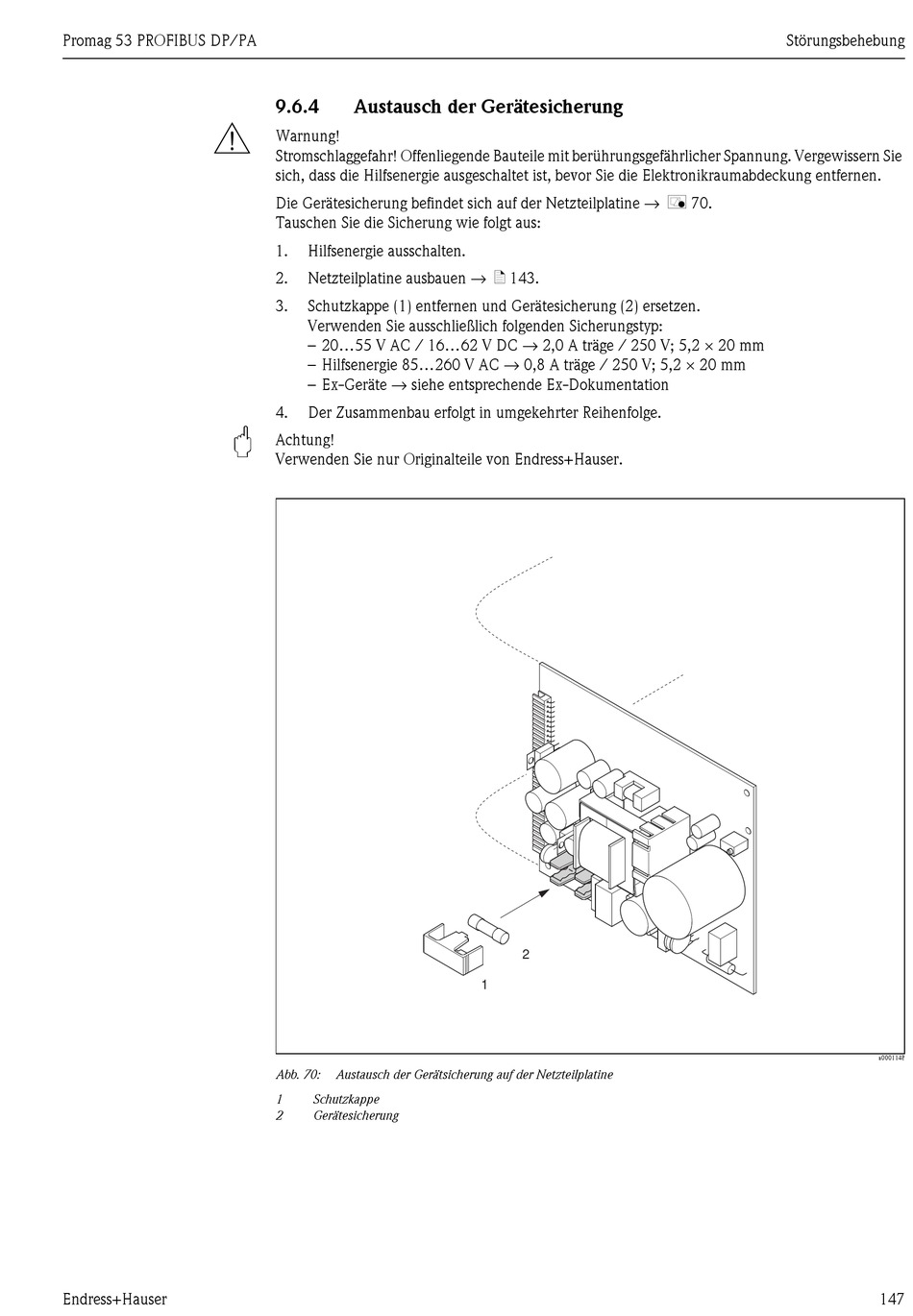

Abb. 70: Austausch der Gerätsicherung auf der Netzteilplatine
1 Schutzkappe
2 Gerätesicherung
2
1
