6.3.4

Quick Setup "Kommunikation"

Zum Aufbau der seriellen Datenübertragung sind diverse Vereinbarungen zwischen dem MODBUS
Master und MODBUS Slave notwendig, welche bei der Parametrierung verschiedener Funktionen
berücksichtigt werden müssen. Über das Quick Setup "Kommunikation" können diese Funktionen
einfach und schnell parametriert werden. In der nachfolgenden Tabelle werden die Einstellmöglich-
keit der Parameter genauer erklärt.
XXX.XXX.XX
Esc
-
HOME-POSITION

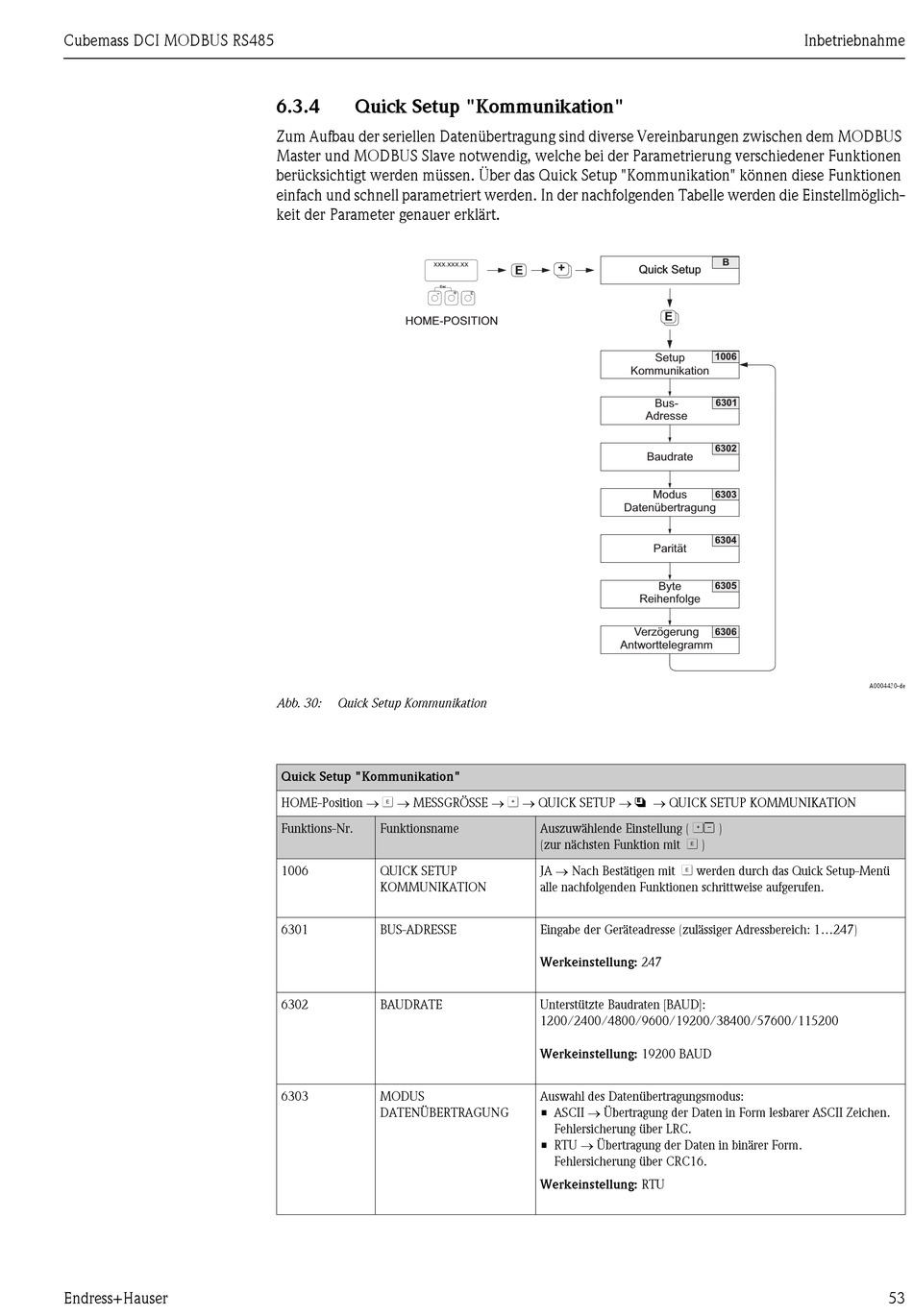

Abb. 30: Quick Setup Kommunikation
Quick Setup "Kommunikation"
HOME-Position → F → MESSGRÖSSE → O → QUICK SETUP → N → QUICK SETUP KOMMUNIKATION
Funktions-Nr. Funktionsname
1006 QUICK SETUP
KOMMUNIKATION
6301 BUS-ADRESSE
6302 BAUDRATE
6303 MODUS
DATENÜBERTRAGUNG
+ +
E
+
E
Datenübertragung
Antworttelegramm
Auszuwählende Einstellung ( OS )
(zur nächsten Funktion mit F )
JA → Nach Bestätigen mit F werden durch das Quick Setup-Menü
alle nachfolgenden Funktionen schrittweise aufgerufen.
Eingabe der Geräteadresse (zulässiger Adressbereich: 1...247)
Werkeinstellung: 247
Unterstützte Baudraten [BAUD]:
1200/2400/4800/9600/19200/38400/57600/115200
Werkeinstellung: 19200 BAUD
Auswahl des Datenübertragungsmodus:
• ASCII → Übertragung der Daten in Form lesbarer ASCII Zeichen.
Fehlersicherung über LRC.
• RTU → Übertragung der Daten in binärer Form.
Fehlersicherung über CRC16.
Werkeinstellung: RTU
B
Quick Setup Quick Setup
+ E
1006
Setup
Kommunikation
6301
Bus-
Adresse
6302
Baudrate
6303
Modus
6304
Parität
6305
Byte
Reihenfolge
6306
Verzögerung
Inbetriebnahme
A0004430-de
