Inbetriebnahme
70
6.3.5
Quick Setup "Kommunikation"
Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem PROFI-
BUS Master und Slave notwendig, welche bei der Parametrierung verschiedener Funktionen
berücksichtigt werden müssen. Über das Quick Setup "Kommunikation" können diese Funktionen
einfach und schnell parametriert werden. In der Tabelle werden die Einstellmöglichkeit der Para-
meter genauer erklärt.
XXX.XXX.XX
Esc
-
HOME-POSITION

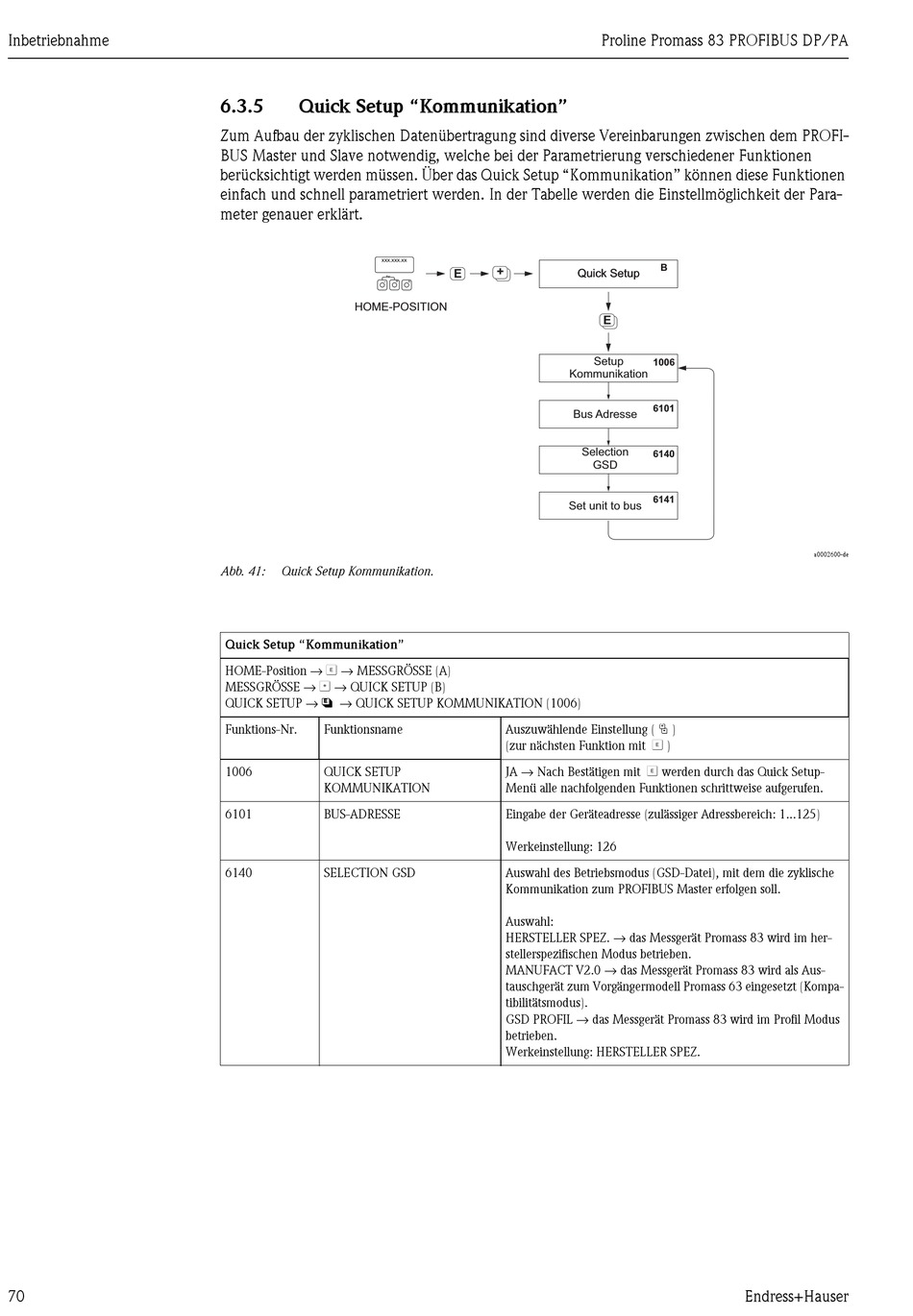

Abb. 41:
Quick Setup Kommunikation.
Quick Setup "Kommunikation"
HOME-Position → F → MESSGRÖSSE (A)
MESSGRÖSSE → O → QUICK SETUP (B)
QUICK SETUP → N → QUICK SETUP KOMMUNIKATION (1006)
Funktions-Nr.
Funktionsname
1006
QUICK SETUP
KOMMUNIKATION
6101
BUS-ADRESSE
6140
SELECTION GSD
+ +
E
+
E
Auszuwählende Einstellung ( P )
(zur nächsten Funktion mit F )
JA → Nach Bestätigen mit F werden durch das Quick Setup-
Menü alle nachfolgenden Funktionen schrittweise aufgerufen.
Eingabe der Geräteadresse (zulässiger Adressbereich: 1...125)
Werkeinstellung: 126
Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische
Kommunikation zum PROFIBUS Master erfolgen soll.
Auswahl:
HERSTELLER SPEZ. → das Messgerät Promass 83 wird im her-
stellerspezifischen Modus betrieben.
MANUFACT V2.0 → das Messgerät Promass 83 wird als Aus-
tauschgerät zum Vorgängermodell Promass 63 eingesetzt (Kompa-
tibilitätsmodus).
GSD PROFIL → das Messgerät Promass 83 wird im Profil Modus
betrieben.
Werkeinstellung: HERSTELLER SPEZ.
Proline Promass 83 PROFIBUS DP/PA
B
Quick Setup
Quick Setup
+ E
1006
Setup
Kommunikation
6101
Bus Adresse
Selection
6140
GSD
6141
Set unit to bus
a0002600-de
Endress+Hauser
