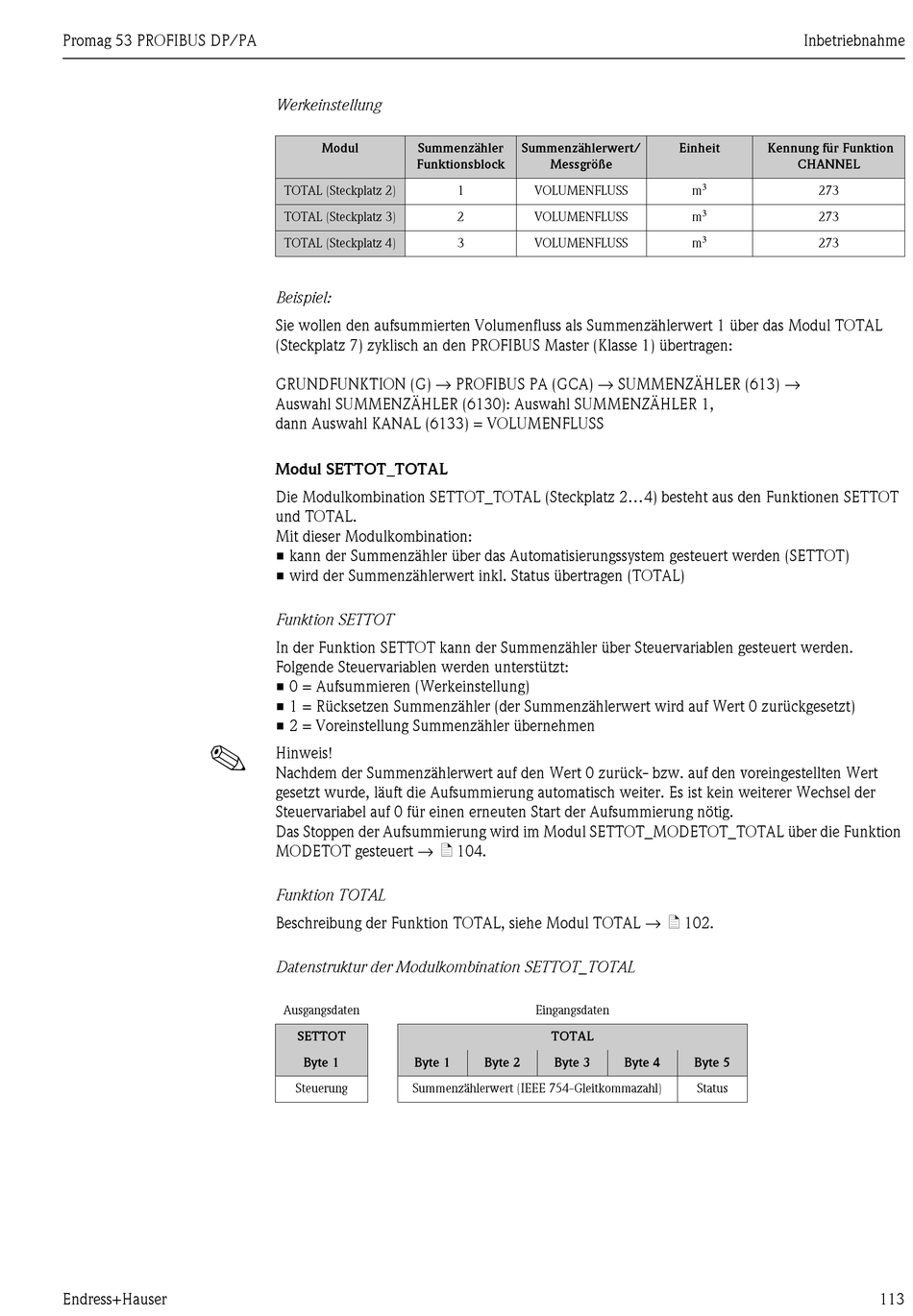

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 113

Promag 53 PROFIBUS DP/PA
!
Endress+Hauser
Werkeinstellung
Modul Summenzähler
Funktionsblock
TOTAL (Steckplatz 2)
TOTAL (Steckplatz 3)
TOTAL (Steckplatz 4)
Beispiel:
Sie wollen den aufsummierten Volumenfluss als Summenzählerwert 1 über das Modul TOTAL
(Steckplatz 7) zyklisch an den PROFIBUS Master (Klasse 1) übertragen:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
Auswahl SUMMENZÄHLER (6130): Auswahl SUMMENZÄHLER 1,
dann Auswahl KANAL (6133) = VOLUMENFLUSS
Modul SETTOT_TOTAL
Die Modulkombination SETTOT_TOTAL (Steckplatz 2...4) besteht aus den Funktionen SETTOT
und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
In der Funktion SETTOT kann der Summenzähler über Steuervariablen gesteuert werden.
Folgende Steuervariablen werden unterstützt:
• 0 = Aufsummieren (Werkeinstellung)
• 1 = Rücksetzen Summenzähler (der Summenzählerwert wird auf Wert 0 zurückgesetzt)
• 2 = Voreinstellung Summenzähler übernehmen
Hinweis!
Nachdem der Summenzählerwert auf den Wert 0 zurück- bzw. auf den voreingestellten Wert
gesetzt wurde, läuft die Aufsummierung automatisch weiter. Es ist kein weiterer Wechsel der
Steuervariabel auf 0 für einen erneuten Start der Aufsummierung nötig.
Das Stoppen der Aufsummierung wird im Modul SETTOT_MODETOT_TOTAL über die Funktion
MODETOT gesteuert → ä 104.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL → ä 102.
Datenstruktur der Modulkombination SETTOT_TOTAL
Ausgangsdaten
SETTOT
Byte 1 Byte 1
Steuerung Summenzählerwert (IEEE 754-Gleitkommazahl)
Summenzählerwert/
Messgröße
1 VOLUMENFLUSS
2 VOLUMENFLUSS
3 VOLUMENFLUSS
Eingangsdaten
TOTAL
Byte 2 Byte 3 Byte 4
Inbetriebnahme
Einheit Kennung für Funktion
CHANNEL
3
m 273
3
m 273
3
m 273
Byte 5
Status
