Proline Promag 55 PROFIBUS PA
Endress+Hauser
6.3.2

Quick Setup "Kommunikation"

Zum Aufbau der zyklischen Datenübertragung sind diverse Vereinbarungen zwischen dem
PROFIBUS Master (Klasse 1) und dem Messgerät (Slave) notwendig, welche bei der Parametrierung
verschiedener Funktionen berücksichtigt werden müssen. Über das Quick Setup "Kommunikation"
können diese Funktionen einfach und schnell parametriert werden. In der anschließenden Tabelle
werden die Einstellmöglichkeit der Parameter genauer erklärt.
XXX.XXX.XX
Esc
-
HOME-POSITION

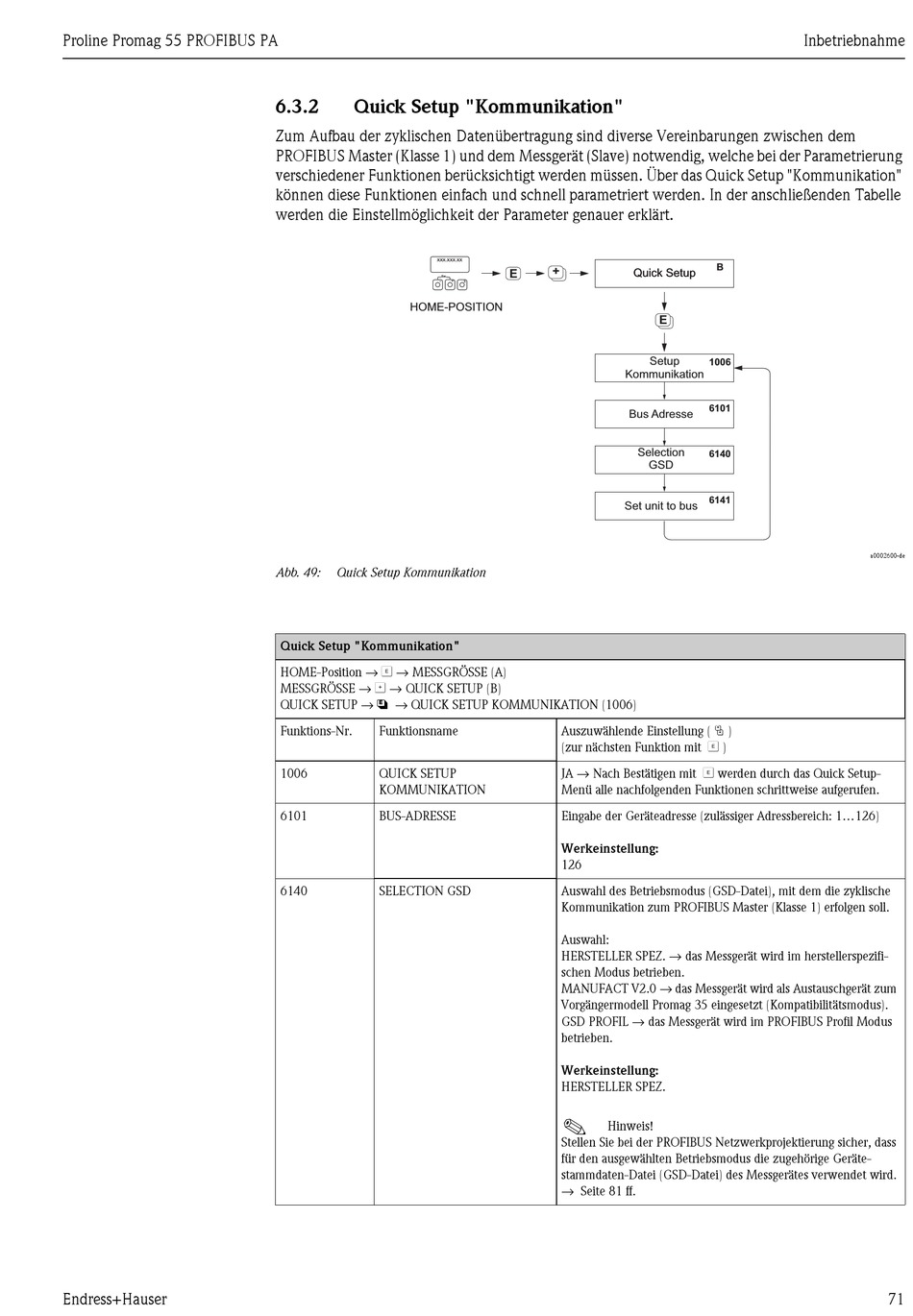

Abb. 49: Quick Setup Kommunikation
Quick Setup "Kommunikation"
HOME-Position → F → MESSGRÖSSE (A)
MESSGRÖSSE → O → QUICK SETUP (B)
QUICK SETUP → N → QUICK SETUP KOMMUNIKATION (1006)
Funktions-Nr. Funktionsname
1006 QUICK SETUP
KOMMUNIKATION
6101 BUS-ADRESSE
6140 SELECTION GSD
+ +
E
+
E
Auszuwählende Einstellung ( P )
(zur nächsten Funktion mit F )
JA → Nach Bestätigen mit F werden durch das Quick Setup-
Menü alle nachfolgenden Funktionen schrittweise aufgerufen.
Eingabe der Geräteadresse (zulässiger Adressbereich: 1...126)
Werkeinstellung:
126
Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische
Kommunikation zum PROFIBUS Master (Klasse 1) erfolgen soll.
Auswahl:
HERSTELLER SPEZ. → das Messgerät wird im herstellerspezifi-
schen Modus betrieben.
MANUFACT V2.0 → das Messgerät wird als Austauschgerät zum
Vorgängermodell Promag 35 eingesetzt (Kompatibilitätsmodus).
GSD PROFIL → das Messgerät wird im PROFIBUS Profil Modus
betrieben.
Werkeinstellung:
HERSTELLER SPEZ.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass
für den ausgewählten Betriebsmodus die zugehörige Geräte-
stammdaten-Datei (GSD-Datei) des Messgerätes verwendet wird.
→ Seite 81 ff.
B
Quick Setup Quick Setup
+ E
1006
Setup
Kommunikation
6101
Bus Adresse
Selection 6140
GSD
6141
Set unit to bus
Inbetriebnahme
a0002600-de
71
