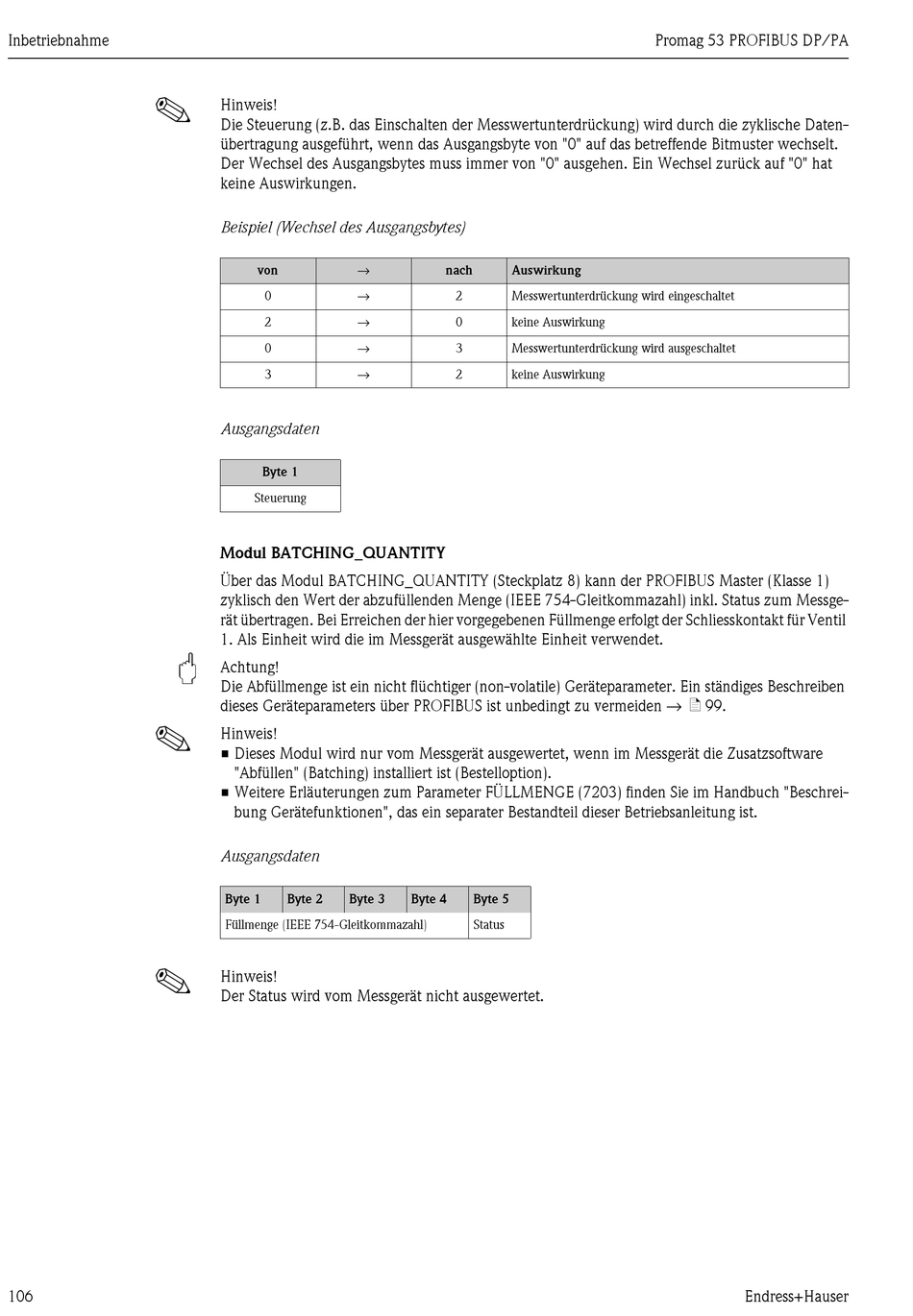

Inbetriebnahme
!
"
!
!
106
Hinweis!
Die Steuerung (z.B. das Einschalten der Messwertunterdrückung) wird durch die zyklische Daten-
übertragung ausgeführt, wenn das Ausgangsbyte von "0" auf das betreffende Bitmuster wechselt.
Der Wechsel des Ausgangsbytes muss immer von "0" ausgehen. Ein Wechsel zurück auf "0" hat
keine Auswirkungen.
Beispiel (Wechsel des Ausgangsbytes)
→
von
→
0
→
2
→
0
→
3
Ausgangsdaten
Byte 1
Steuerung
Modul BATCHING_QUANTITY
Über das Modul BATCHING_QUANTITY (Steckplatz 8) kann der PROFIBUS Master (Klasse 1)
zyklisch den Wert der abzufüllenden Menge (IEEE 754-Gleitkommazahl) inkl. Status zum Messge-
rät übertragen. Bei Erreichen der hier vorgegebenen Füllmenge erfolgt der Schliesskontakt für Ventil
1. Als Einheit wird die im Messgerät ausgewählte Einheit verwendet.
Achtung!
Die Abfüllmenge ist ein nicht flüchtiger (non-volatile) Geräteparameter. Ein ständiges Beschreiben
dieses Geräteparameters über PROFIBUS ist unbedingt zu vermeiden → ä 99.
Hinweis!
• Dieses Modul wird nur vom Messgerät ausgewertet, wenn im Messgerät die Zusatzsoftware
"Abfüllen" (Batching) installiert ist (Bestelloption).
• Weitere Erläuterungen zum Parameter FÜLLMENGE (7203) finden Sie im Handbuch "Beschrei-
bung Gerätefunktionen", das ein separater Bestandteil dieser Betriebsanleitung ist.
Ausgangsdaten
Byte 1 Byte 2 Byte 3
Füllmenge (IEEE 754-Gleitkommazahl)
Hinweis!
Der Status wird vom Messgerät nicht ausgewertet.
nach Auswirkung
2 Messwertunterdrückung wird eingeschaltet
0 keine Auswirkung
3 Messwertunterdrückung wird ausgeschaltet
2 keine Auswirkung
Byte 4 Byte 5
Status
