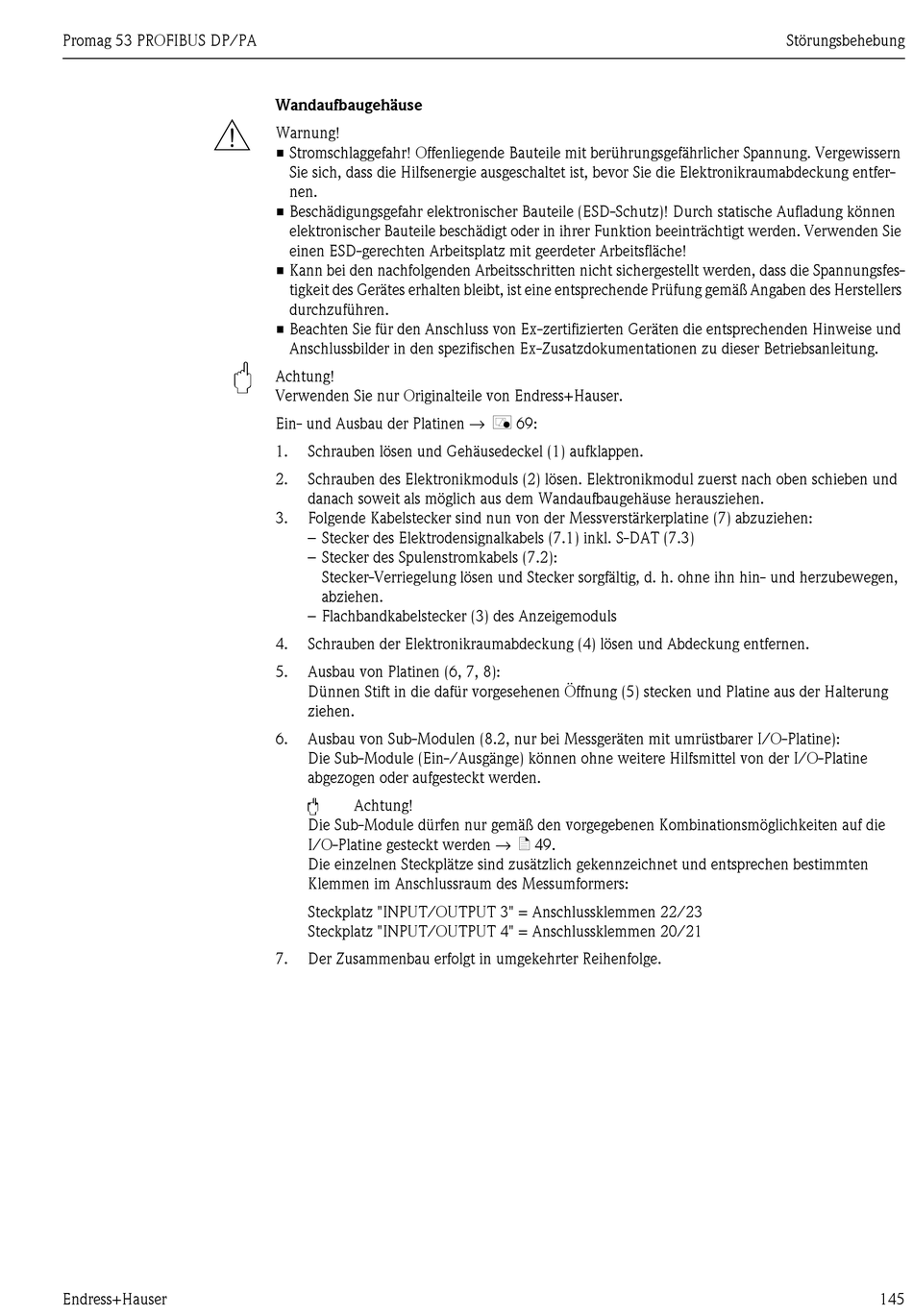

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 145

Promag 53 PROFIBUS DP/PA
#
Endress+Hauser
Wandaufbaugehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern
Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungsfes-
tigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers
durchzuführen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
"
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Ein- und Ausbau der Platinen → å 69:
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben und
danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3. Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Elektrodensignalkabels (7.1) inkl. S-DAT (7.3)
– Stecker des Spulenstromkabels (7.2):
Stecker-Verriegelung lösen und Stecker sorgfältig, d. h. ohne ihn hin- und herzubewegen,
abziehen.
– Flachbandkabelstecker (3) des Anzeigemoduls
4. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5. Ausbau von Platinen (6, 7, 8):
Dünnen Stift in die dafür vorgesehenen Öffnung (5) stecken und Platine aus der Halterung
ziehen.
6. Ausbau von Sub-Modulen (8.2, nur bei Messgeräten mit umrüstbarer I/O-Platine):
Die Sub-Module (Ein-/Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine
abgezogen oder aufgesteckt werden.
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf die
I/O-Platine gesteckt werden → ä 49.
Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und entsprechen bestimmten
Klemmen im Anschlussraum des Messumformers:
Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
7. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Störungsbehebung
145
