Promag 53 PROFIBUS DP/PA
#
Endress+Hauser

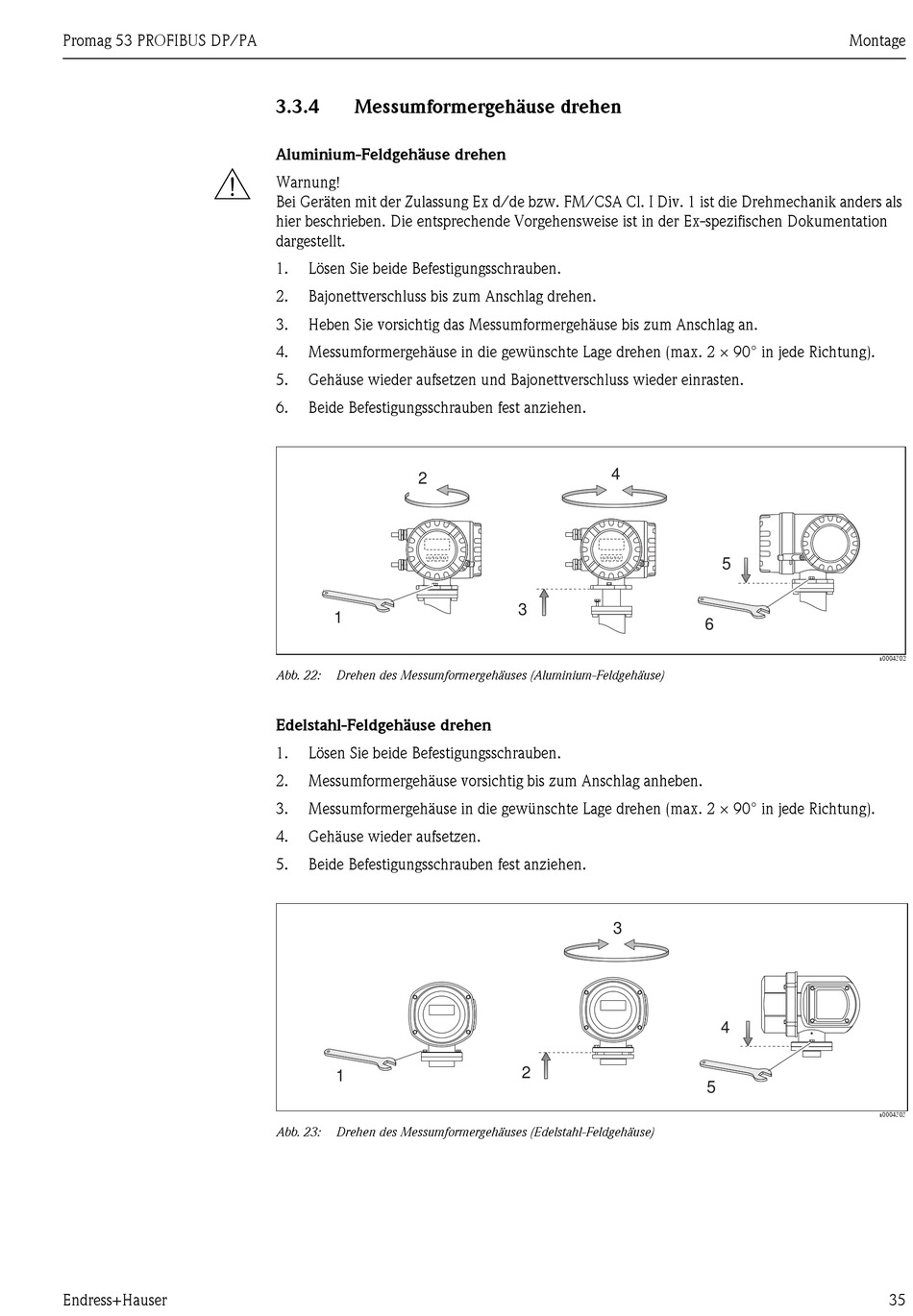

3.3.4 Messumformergehäuse drehen
Aluminium-Feldgehäuse drehen
Warnung!
Bei Geräten mit der Zulassung Ex d/de bzw. FM/CSA Cl. I Div. 1 ist die Drehmechanik anders als
hier beschrieben. Die entsprechende Vorgehensweise ist in der Ex-spezifischen Dokumentation
dargestellt.
1. Lösen Sie beide Befestigungsschrauben.
2. Bajonettverschluss bis zum Anschlag drehen.
3. Heben Sie vorsichtig das Messumformergehäuse bis zum Anschlag an.
4. Messumformergehäuse in die gewünschte Lage drehen (max. 2 × 90° in jede Richtung).
5. Gehäuse wieder aufsetzen und Bajonettverschluss wieder einrasten.
6. Beide Befestigungsschrauben fest anziehen.
2
1
Abb. 22: Drehen des Messumformergehäuses (Aluminium-Feldgehäuse)
Edelstahl-Feldgehäuse drehen
1. Lösen Sie beide Befestigungsschrauben.
2. Messumformergehäuse vorsichtig bis zum Anschlag anheben.
3. Messumformergehäuse in die gewünschte Lage drehen (max. 2 × 90° in jede Richtung).
4. Gehäuse wieder aufsetzen.
5. Beide Befestigungsschrauben fest anziehen.
1
Abb. 23: Drehen des Messumformergehäuses (Edelstahl-Feldgehäuse)
4
3
3
2
Montage
5
6
4
5
a0004302
a0004303
35
