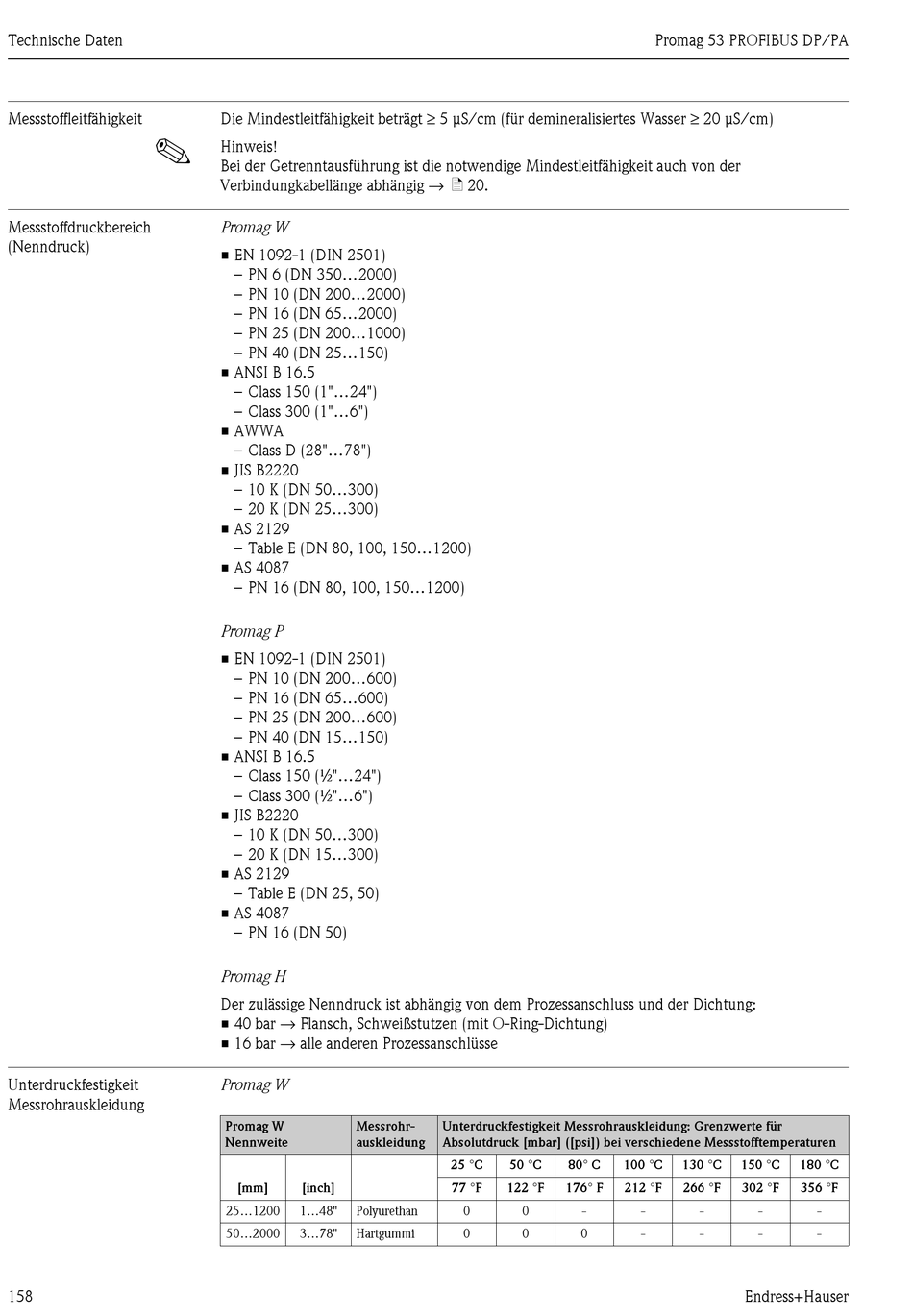

Technische Daten
Messstoffleitfähigkeit
!
Messstoffdruckbereich
(Nenndruck)
Unterdruckfestigkeit
Messrohrauskleidung
158
Die Mindestleitfähigkeit beträgt ≥ 5 μS/cm (für demineralisiertes Wasser ≥ 20 μS/cm)
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit auch von der
Verbindungkabellänge abhängig → ä 20.
Promag W
• EN 1092-1 (DIN 2501)
– PN 6 (DN 350...2000)
– PN 10 (DN 200...2000)
– PN 16 (DN 65...2000)
– PN 25 (DN 200...1000)
– PN 40 (DN 25...150)
• ANSI B 16.5
– Class 150 (1"...24")
– Class 300 (1"...6")
• AWWA
– Class D (28"...78")
• JIS B2220
– 10 K (DN 50...300)
– 20 K (DN 25...300)
• AS 2129
– Table E (DN 80, 100, 150...1200)
• AS 4087
– PN 16 (DN 80, 100, 150...1200)
Promag P
• EN 1092-1 (DIN 2501)
– PN 10 (DN 200...600)
– PN 16 (DN 65...600)
– PN 25 (DN 200...600)
– PN 40 (DN 15...150)
• ANSI B 16.5
– Class 150 (½"...24")
– Class 300 (½"...6")
• JIS B2220
– 10 K (DN 50...300)
– 20 K (DN 15...300)
• AS 2129
– Table E (DN 25, 50)
• AS 4087
– PN 16 (DN 50)
Promag H
Der zulässige Nenndruck ist abhängig von dem Prozessanschluss und der Dichtung:
• 40 bar → Flansch, Schweißstutzen (mit O-Ring-Dichtung)
• 16 bar → alle anderen Prozessanschlüsse
Promag W
Promag W Messrohr-
Nennweite auskleidung
[mm] [inch]
25...1200 1...48" Polyurethan
50...2000 3...78" Hartgummi
Unterdruckfestigkeit Messrohrauskleidung: Grenzwerte für
Absolutdruck [mbar] ([psi]) bei verschiedene Messstofftemperaturen
25 °C 50 °C 80° C
77 °F 122 °F 176° F
0 0 -
0 0 0
Promag 53 PROFIBUS DP/PA
100 °C 130 °C 150 °C
212 °F 266 °F 302 °F
- - -
- - -
Endress+Hauser
180 °C
356 °F
-
-
