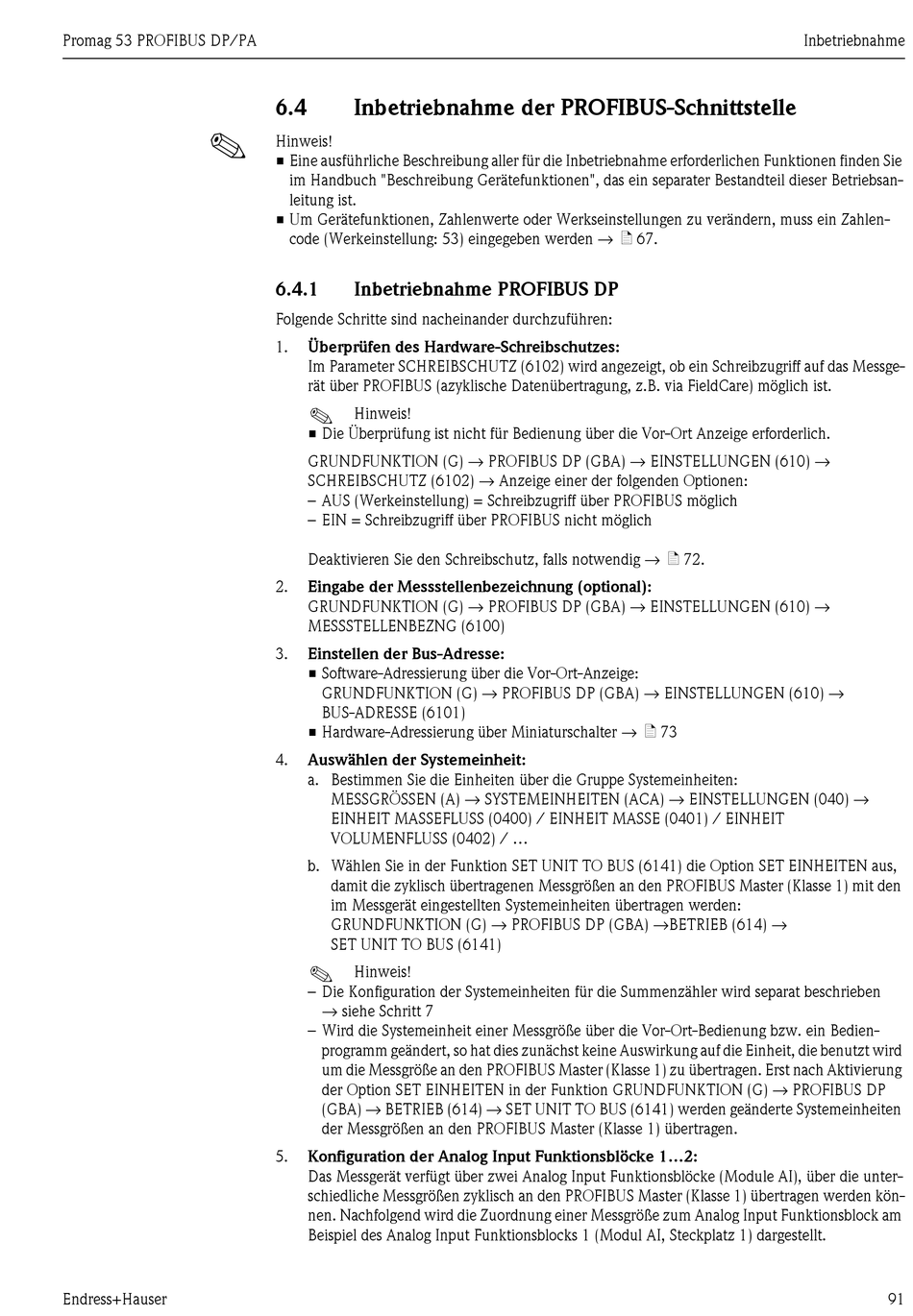

6.4

Inbetriebnahme der PROFIBUS-Schnittstelle

Hinweis!
• Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen finden Sie
im Handbuch "Beschreibung Gerätefunktionen", das ein separater Bestandteil dieser Betriebsan-
leitung ist.
• Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein Zahlen-
code (Werkeinstellung: 53) eingegeben werden → ä 67.
6.4.1

Inbetriebnahme PROFIBUS DP

Folgende Schritte sind nacheinander durchzuführen:
1. Überprüfen des Hardware-Schreibschutzes:
Im Parameter SCHREIBSCHUTZ (6102) wird angezeigt, ob ein Schreibzugriff auf das Messge-
rät über PROFIBUS (azyklische Datenübertragung, z.B. via FieldCare) möglich ist.
!
Hinweis!
• Die Überprüfung ist nicht für Bedienung über die Vor-Ort Anzeige erforderlich.
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → EINSTELLUNGEN (610) →
SCHREIBSCHUTZ (6102) → Anzeige einer der folgenden Optionen:
– AUS (Werkeinstellung) = Schreibzugriff über PROFIBUS möglich
– EIN = Schreibzugriff über PROFIBUS nicht möglich
Deaktivieren Sie den Schreibschutz, falls notwendig → ä 72.
2. Eingabe der Messstellenbezeichnung (optional):
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → EINSTELLUNGEN (610) →
MESSSTELLENBEZNG (6100)
3. Einstellen der Bus-Adresse:
• Software-Adressierung über die Vor-Ort-Anzeige:
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → EINSTELLUNGEN (610) →
BUS-ADRESSE (6101)
• Hardware-Adressierung über Miniaturschalter → ä 73
4. Auswählen der Systemeinheit:
a. Bestimmen Sie die Einheiten über die Gruppe Systemeinheiten:
MESSGRÖSSEN (A) → SYSTEMEINHEITEN (ACA) → EINSTELLUNGEN (040) →
EINHEIT MASSEFLUSS (0400) / EINHEIT MASSE (0401) / EINHEIT
VOLUMENFLUSS (0402) / ...
b. Wählen Sie in der Funktion SET UNIT TO BUS (6141) die Option SET EINHEITEN aus,
damit die zyklisch übertragenen Messgrößen an den PROFIBUS Master (Klasse 1) mit den
im Messgerät eingestellten Systemeinheiten übertragen werden:
GRUNDFUNKTION (G) → PROFIBUS DP (GBA) →BETRIEB (614) →
SET UNIT TO BUS (6141)
!
Hinweis!
– Die Konfiguration der Systemeinheiten für die Summenzähler wird separat beschrieben
→ siehe Schritt 7
– Wird die Systemeinheit einer Messgröße über die Vor-Ort-Bedienung bzw. ein Bedien-
programm geändert, so hat dies zunächst keine Auswirkung auf die Einheit, die benutzt wird
um die Messgröße an den PROFIBUS Master (Klasse 1) zu übertragen. Erst nach Aktivierung
der Option SET EINHEITEN in der Funktion GRUNDFUNKTION (G) → PROFIBUS DP
(GBA) → BETRIEB (614) → SET UNIT TO BUS (6141) werden geänderte Systemeinheiten
der Messgrößen an den PROFIBUS Master (Klasse 1) übertragen.
5. Konfiguration der Analog Input Funktionsblöcke 1...2:
Das Messgerät verfügt über zwei Analog Input Funktionsblöcke (Module AI), über die unter-
schiedliche Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden kön-
nen. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input Funktionsblock am
Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1) dargestellt.
