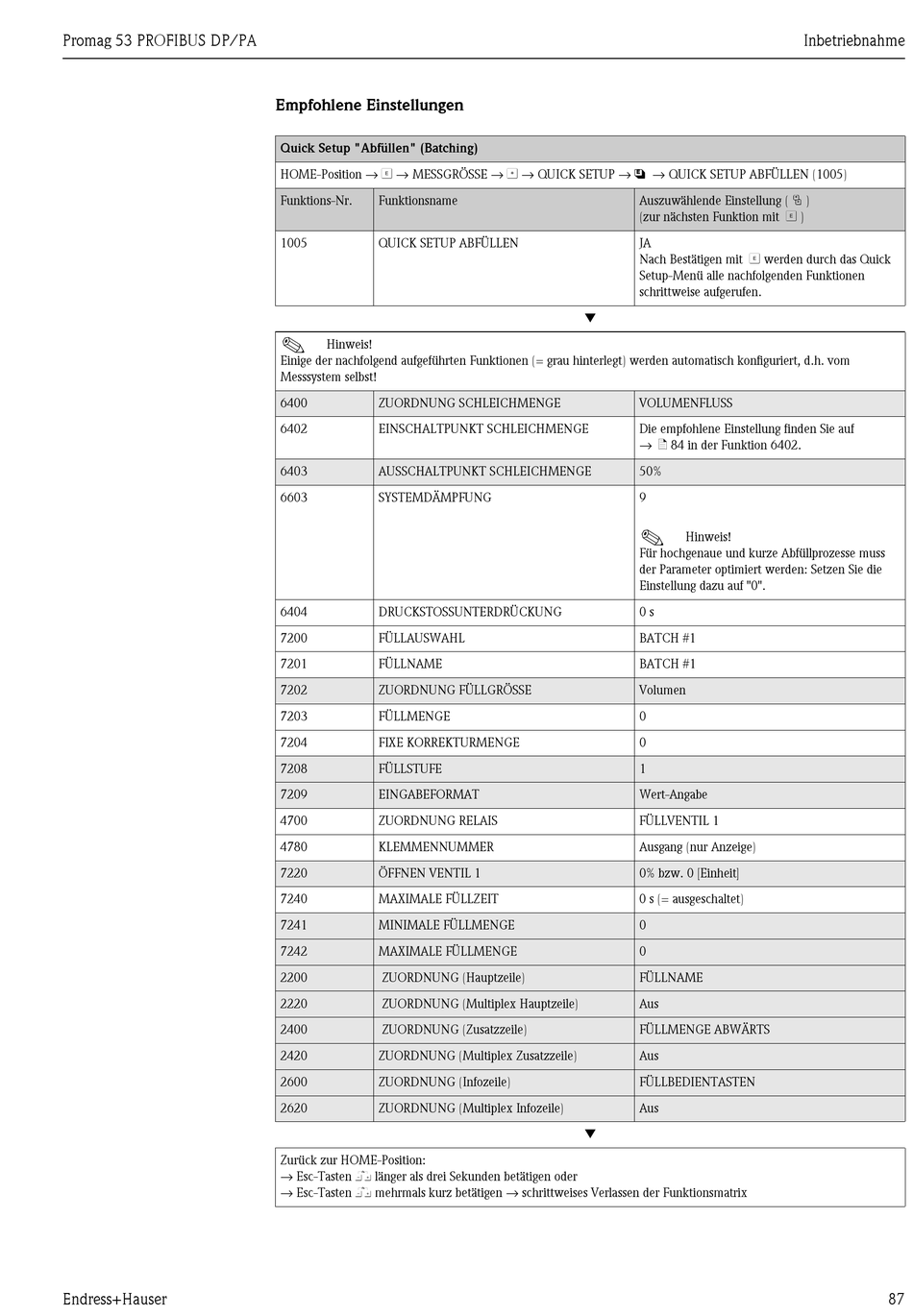

Empfohlene Einstellungen
Quick Setup "Abfüllen" (Batching)
HOME-Position → F → MESSGRÖSSE → O → QUICK SETUP → N → QUICK SETUP ABFÜLLEN (1005)
Funktions-Nr. Funktionsname
1005 QUICK SETUP ABFÜLLEN
!
Hinweis!
Einige der nachfolgend aufgeführten Funktionen (= grau hinterlegt) werden automatisch konfiguriert, d.h. vom
Messsystem selbst!
6400 ZUORDNUNG SCHLEICHMENGE
6402 EINSCHALTPUNKT SCHLEICHMENGE
6403 AUSSCHALTPUNKT SCHLEICHMENGE
6603 SYSTEMDÄMPFUNG
6404 DRUCKSTOSSUNTERDRÜCKUNG
7200 FÜLLAUSWAHL
7201 FÜLLNAME
7202 ZUORDNUNG FÜLLGRÖSSE
7203 FÜLLMENGE
7204 FIXE KORREKTURMENGE
7208 FÜLLSTUFE
7209 EINGABEFORMAT
4700 ZUORDNUNG RELAIS
4780 KLEMMENNUMMER
7220 ÖFFNEN VENTIL 1
7240 MAXIMALE FÜLLZEIT
7241 MINIMALE FÜLLMENGE
7242 MAXIMALE FÜLLMENGE
2200 ZUORDNUNG (Hauptzeile)
2220 ZUORDNUNG (Multiplex Hauptzeile)
2400 ZUORDNUNG (Zusatzzeile)
2420 ZUORDNUNG (Multiplex Zusatzzeile)
2600 ZUORDNUNG (Infozeile)
2620 ZUORDNUNG (Multiplex Infozeile)
Zurück zur HOME-Position:
→ Esc-Tasten X länger als drei Sekunden betätigen oder
→ Esc-Tasten X mehrmals kurz betätigen → schrittweises Verlassen der Funktionsmatrix
Auszuwählende Einstellung ( P )
(zur nächsten Funktion mit F )
JA
Nach Bestätigen mit F werden durch das Quick
Setup-Menü alle nachfolgenden Funktionen
schrittweise aufgerufen.
▼
VOLUMENFLUSS
Die empfohlene Einstellung finden Sie auf
→ ä 84 in der Funktion 6402.
50%
9
!
Hinweis!
Für hochgenaue und kurze Abfüllprozesse muss
der Parameter optimiert werden: Setzen Sie die
Einstellung dazu auf "0".
0 s
BATCH #1
BATCH #1
Volumen
0
0
1
Wert-Angabe
FÜLLVENTIL 1
Ausgang (nur Anzeige)
0% bzw. 0 [Einheit]
0 s (= ausgeschaltet)
0
0
FÜLLNAME
Aus
FÜLLMENGE ABWÄRTS
Aus
FÜLLBEDIENTASTEN
Aus
▼
