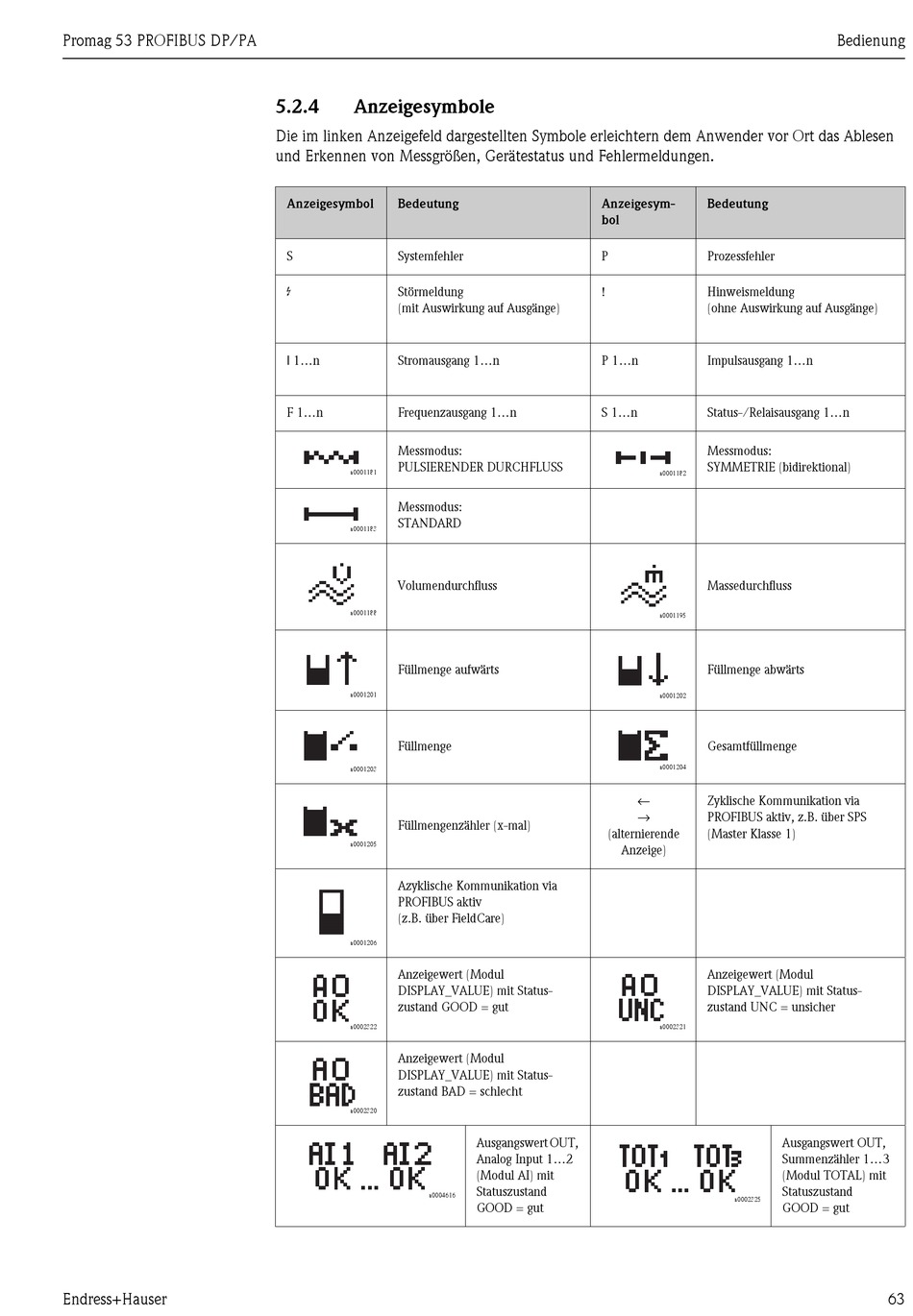

5.2.4

Anzeigesymbole

Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol Bedeutung
S Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
| 1...n Stromausgang 1...n
F 1...n Frequenzausgang 1...n
Messmodus:
PULSIERENDER DURCHFLUSS
a0001181
Messmodus:
STANDARD
a0001183
Volumendurchfluss
a0001188
Füllmenge aufwärts
a0001201
Füllmenge
a0001203
Füllmengenzähler (x-mal)
a0001205
Azyklische Kommunikation via
PROFIBUS aktiv
(z.B. über FieldCare)
a0001206
Anzeigewert (Modul
DISPLAY_VALUE) mit Status-
zustand GOOD = gut
a0002322
Anzeigewert (Modul
DISPLAY_VALUE) mit Status-
zustand BAD = schlecht
a0002320
a0004616
Anzeigesym-
bol
P
!
P 1...n
S 1...n
←
→
(alternierende
Anzeige)
Ausgangswert OUT,
Analog Input 1...2
(Modul AI) mit
Statuszustand
GOOD = gut
Bedeutung
Prozessfehler
Hinweismeldung
(ohne Auswirkung auf Ausgänge)
Impulsausgang 1...n
Status-/Relaisausgang 1...n
Messmodus:
SYMMETRIE (bidirektional)
a0001182
Massedurchfluss
a0001195
Füllmenge abwärts
a0001202
Gesamtfüllmenge
a0001204
Zyklische Kommunikation via
PROFIBUS aktiv, z.B. über SPS
(Master Klasse 1)
Anzeigewert (Modul
DISPLAY_VALUE) mit Status-
zustand UNC = unsicher
a0002321
Ausgangswert OUT,
Summenzähler 1...3
(Modul TOTAL) mit
Statuszustand
a0002325
GOOD = gut
