Montage
"
14

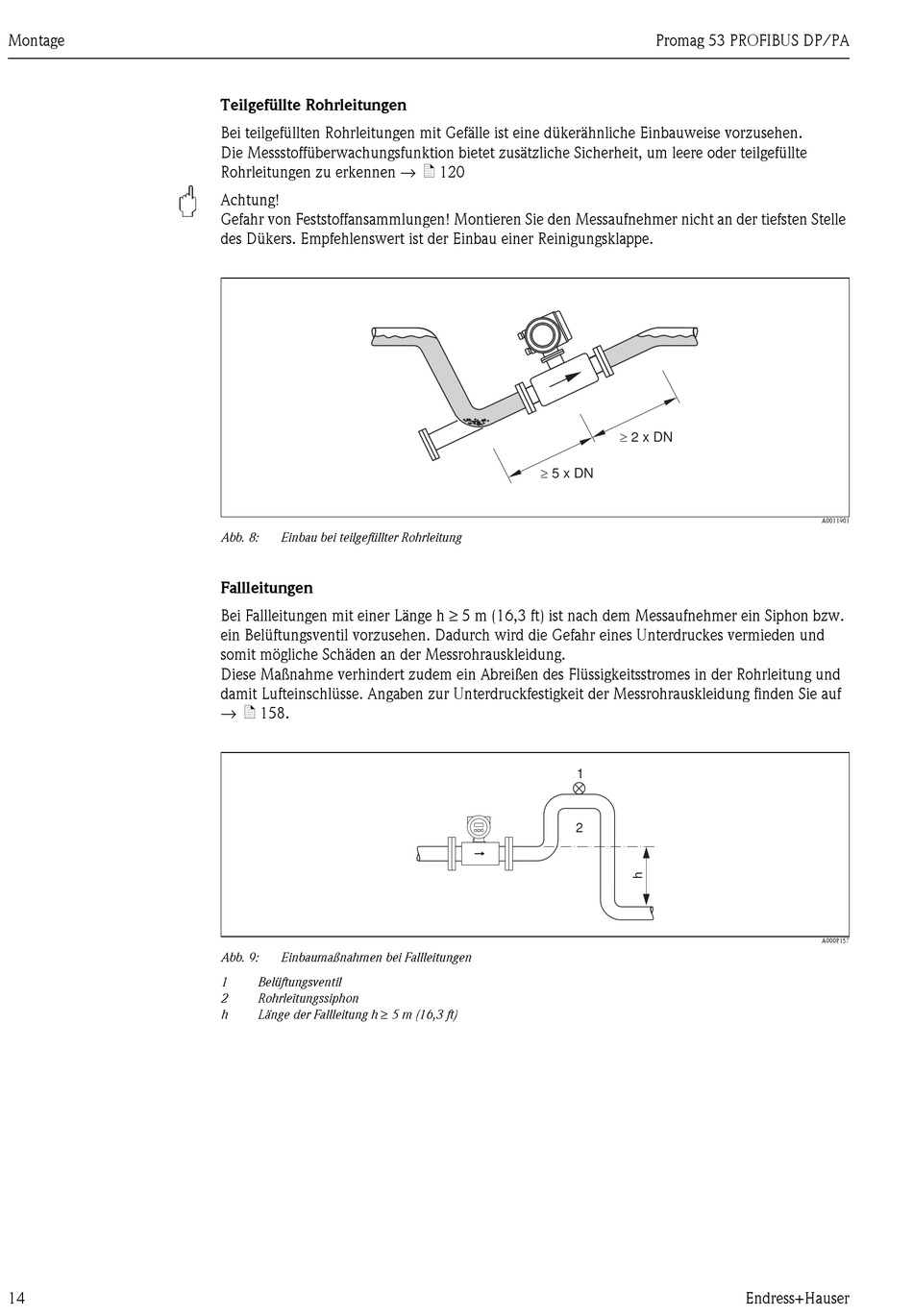

Teilgefüllte Rohrleitungen
Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen.
Die Messstoffüberwachungsfunktion bietet zusätzliche Sicherheit, um leere oder teilgefüllte
Rohrleitungen zu erkennen → ä 120
Achtung!
Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle
des Dükers. Empfehlenswert ist der Einbau einer Reinigungsklappe.
Abb. 8: Einbau bei teilgefüllter Rohrleitung
Fallleitungen
Bei Fallleitungen mit einer Länge h ≥ 5 m (16,3 ft) ist nach dem Messaufnehmer ein Siphon bzw.
ein Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und
somit mögliche Schäden an der Messrohrauskleidung.
Diese Maßnahme verhindert zudem ein Abreißen des Flüssigkeitsstromes in der Rohrleitung und
damit Lufteinschlüsse. Angaben zur Unterdruckfestigkeit der Messrohrauskleidung finden Sie auf
→ ä 158.
Abb. 9: Einbaumaßnahmen bei Fallleitungen
1 Belüftungsventil
2 Rohrleitungssiphon
Länge der Fallleitung h ≥ 5 m (16,3 ft)
h
Promag 53 PROFIBUS DP/PA
³ 2 x DN
³ 5 x DN
1
2
A0011901
A0008157
