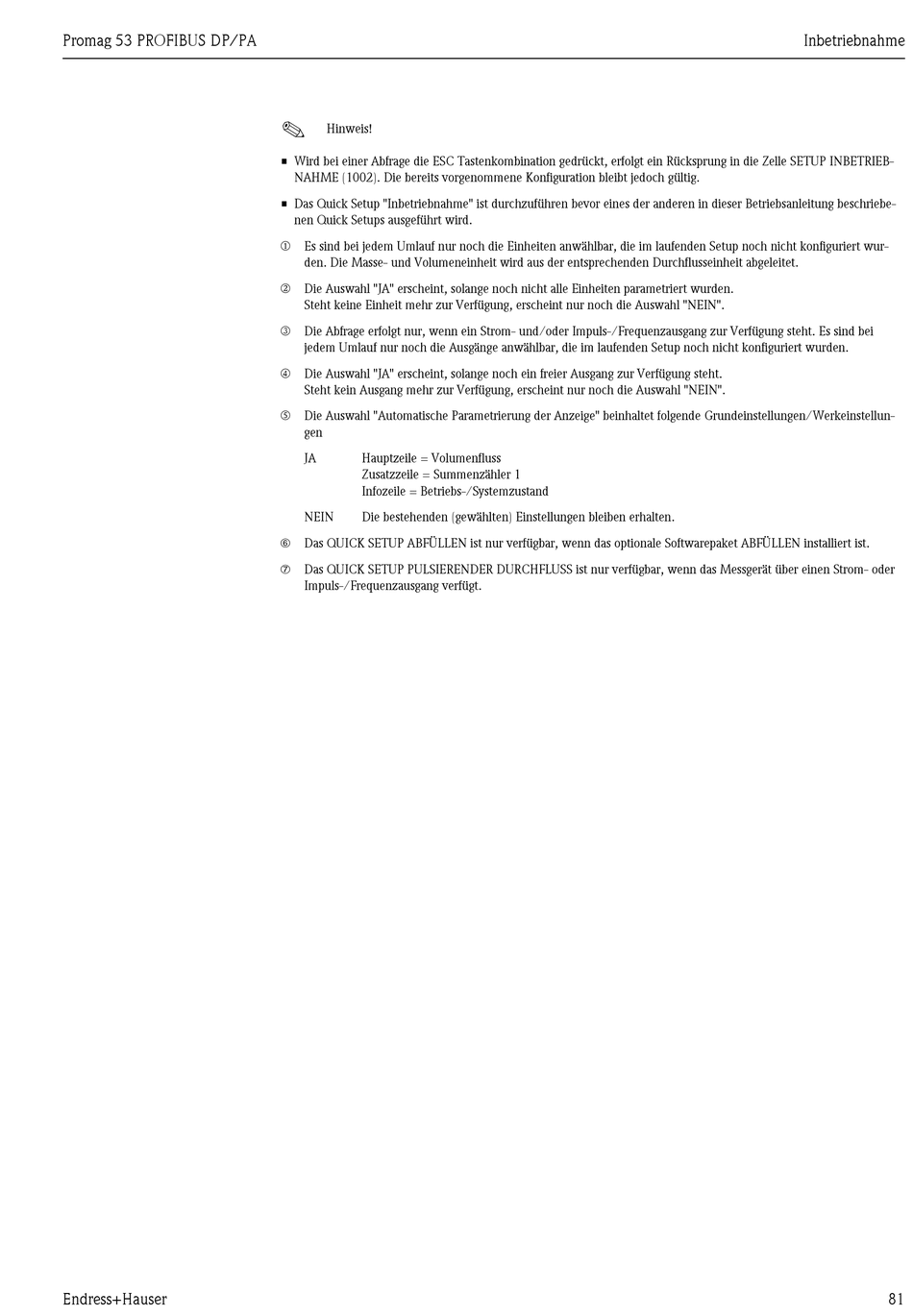

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 81

Promag 53 PROFIBUS DP/PA
Endress+Hauser
!
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEB-
NAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig.
• Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der anderen in dieser Betriebsanleitung beschriebe-
nen Quick Setups ausgeführt wird.
m
Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert wur-
den. Die Masse- und Volumeneinheit wird aus der entsprechenden Durchflusseinheit abgeleitet.
n
Die Auswahl "JA" erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
o
Die Abfrage erfolgt nur, wenn ein Strom- und/oder Impuls-/Frequenzausgang zur Verfügung steht. Es sind bei
jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Setup noch nicht konfiguriert wurden.
p
Die Auswahl "JA" erscheint, solange noch ein freier Ausgang zur Verfügung steht.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
q
Die Auswahl "Automatische Parametrierung der Anzeige" beinhaltet folgende Grundeinstellungen/Werkeinstellun-
gen
JA Hauptzeile = Volumenfluss
Zusatzzeile = Summenzähler 1
Infozeile = Betriebs-/Systemzustand
NEIN Die bestehenden (gewählten) Einstellungen bleiben erhalten.
➅
Das QUICK SETUP ABFÜLLEN ist nur verfügbar, wenn das optionale Softwarepaket ABFÜLLEN installiert ist.
➆
Das QUICK SETUP PULSIERENDER DURCHFLUSS ist nur verfügbar, wenn das Messgerät über einen Strom- oder
Impuls-/Frequenzausgang verfügt.
Inbetriebnahme
81
