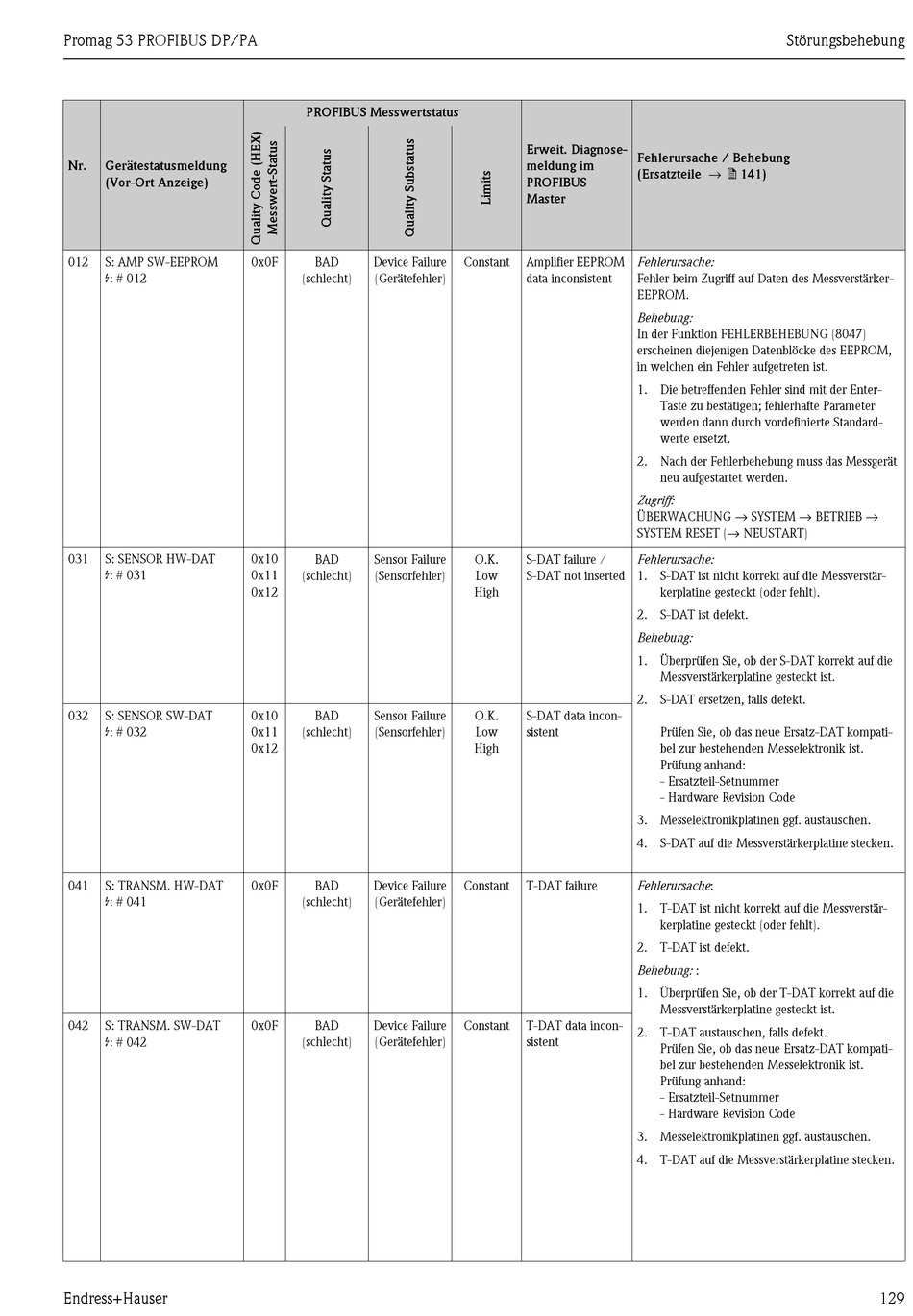

Promag 53 PROFIBUS DP/PA
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
012 S: AMP SW-EEPROM
$: # 012
031 S: SENSOR HW-DAT
$: # 031
032 S: SENSOR SW-DAT
$: # 032
041 S: TRANSM. HW-DAT
$: # 041
042 S: TRANSM. SW-DAT
$: # 042
Endress+Hauser
PROFIBUS Messwertstatus
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x10 BAD Sensor Failure
0x11 (schlecht) (Sensorfehler)
0x12
0x10 BAD Sensor Failure
0x11 (schlecht) (Sensorfehler)
0x12
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
0x0F BAD Device Failure
(schlecht) (Gerätefehler)
Erweit. Diagnose-
meldung im
PROFIBUS
Master
Constant Amplifier EEPROM
data inconsistent
O.K. S-DAT failure /
Low S-DAT not inserted
High
O.K. S-DAT data incon-
Low sistent
High
Constant T-DAT failure
Constant T-DAT data incon-
sistent
Störungsbehebung
Fehlerursache / Behebung
(Ersatzteile → ä 141)
Fehlerursache:
Fehler beim Zugriff auf Daten des Messverstärker-
EEPROM.
Behebung:
In der Funktion FEHLERBEHEBUNG (8047)
erscheinen diejenigen Datenblöcke des EEPROM,
in welchen ein Fehler aufgetreten ist.
1. Die betreffenden Fehler sind mit der Enter-
Taste zu bestätigen; fehlerhafte Parameter
werden dann durch vordefinierte Standard-
werte ersetzt.
2. Nach der Fehlerbehebung muss das Messgerät
neu aufgestartet werden.
Zugriff:
ÜBERWACHUNG → SYSTEM → BETRIEB →
SYSTEM RESET (→ NEUSTART)
Fehlerursache:
1. S-DAT ist nicht korrekt auf die Messverstär-
kerplatine gesteckt (oder fehlt).
2. S-DAT ist defekt.
Behebung:
1. Überprüfen Sie, ob der S-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. S-DAT ersetzen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompati-
bel zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. S-DAT auf die Messverstärkerplatine stecken.
Fehlerursache:
1. T-DAT ist nicht korrekt auf die Messverstär-
kerplatine gesteckt (oder fehlt).
2. T-DAT ist defekt.
Behebung: :
1. Überprüfen Sie, ob der T-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. T-DAT austauschen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompati-
bel zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. T-DAT auf die Messverstärkerplatine stecken.
