Promag 53 PROFIBUS DP/PA
Endress+Hauser

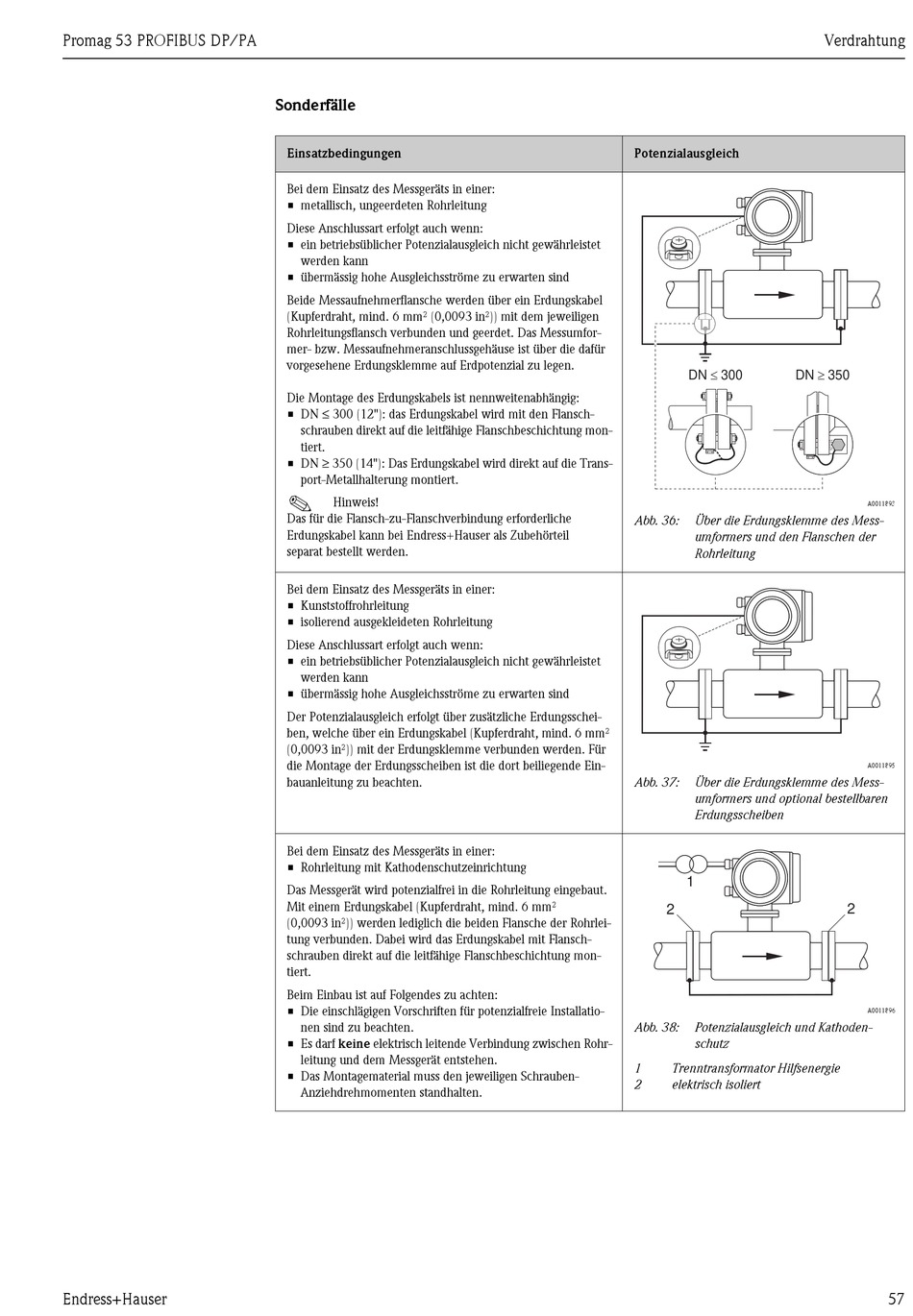

Sonderfälle
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• metallisch, ungeerdeten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Beide Messaufnehmerflansche werden über ein Erdungskabel
(Kupferdraht, mind. 6 mm² (0,0093 in²)) mit dem jeweiligen
Rohrleitungsflansch verbunden und geerdet. Das Messumfor-
mer- bzw. Messaufnehmeranschlussgehäuse ist über die dafür
vorgesehene Erdungsklemme auf Erdpotenzial zu legen.
Die Montage des Erdungskabels ist nennweitenabhängig:
• DN ≤ 300 (12"): das Erdungskabel wird mit den Flansch-
schrauben direkt auf die leitfähige Flanschbeschichtung mon-
tiert.
• DN ≥ 350 (14"): Das Erdungskabel wird direkt auf die Trans-
port-Metallhalterung montiert.
!
Hinweis!
Das für die Flansch-zu-Flanschverbindung erforderliche
Erdungskabel kann bei Endress+Hauser als Zubehörteil
separat bestellt werden.
Bei dem Einsatz des Messgeräts in einer:
• Kunststoffrohrleitung
• isolierend ausgekleideten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Der Potenzialausgleich erfolgt über zusätzliche Erdungsschei-
ben, welche über ein Erdungskabel (Kupferdraht, mind. 6 mm²
(0,0093 in²)) mit der Erdungsklemme verbunden werden. Für
die Montage der Erdungsscheiben ist die dort beiliegende Ein-
bauanleitung zu beachten.
Bei dem Einsatz des Messgeräts in einer:
• Rohrleitung mit Kathodenschutzeinrichtung
Das Messgerät wird potenzialfrei in die Rohrleitung eingebaut.
Mit einem Erdungskabel (Kupferdraht, mind. 6 mm²
(0,0093 in²)) werden lediglich die beiden Flansche der Rohrlei-
tung verbunden. Dabei wird das Erdungskabel mit Flansch-
schrauben direkt auf die leitfähige Flanschbeschichtung mon-
tiert.
Beim Einbau ist auf Folgendes zu achten:
• Die einschlägigen Vorschriften für potenzialfreie Installatio-
nen sind zu beachten.
• Es darf keine elektrisch leitende Verbindung zwischen Rohr-
leitung und dem Messgerät entstehen.
• Das Montagematerial muss den jeweiligen Schrauben-
Anziehdrehmomenten standhalten.
Potenzialausgleich
£
DN 300 DN 350
Abb. 36: Über die Erdungsklemme des Mess-
umformers und den Flanschen der
Rohrleitung
Abb. 37: Über die Erdungsklemme des Mess-
umformers und optional bestellbaren
Erdungsscheiben
1
2
Abb. 38: Potenzialausgleich und Kathoden-
schutz
1 Trenntransformator Hilfsenergie
2 elektrisch isoliert
Verdrahtung
³
A0011893
A0011895
2
A0011896
