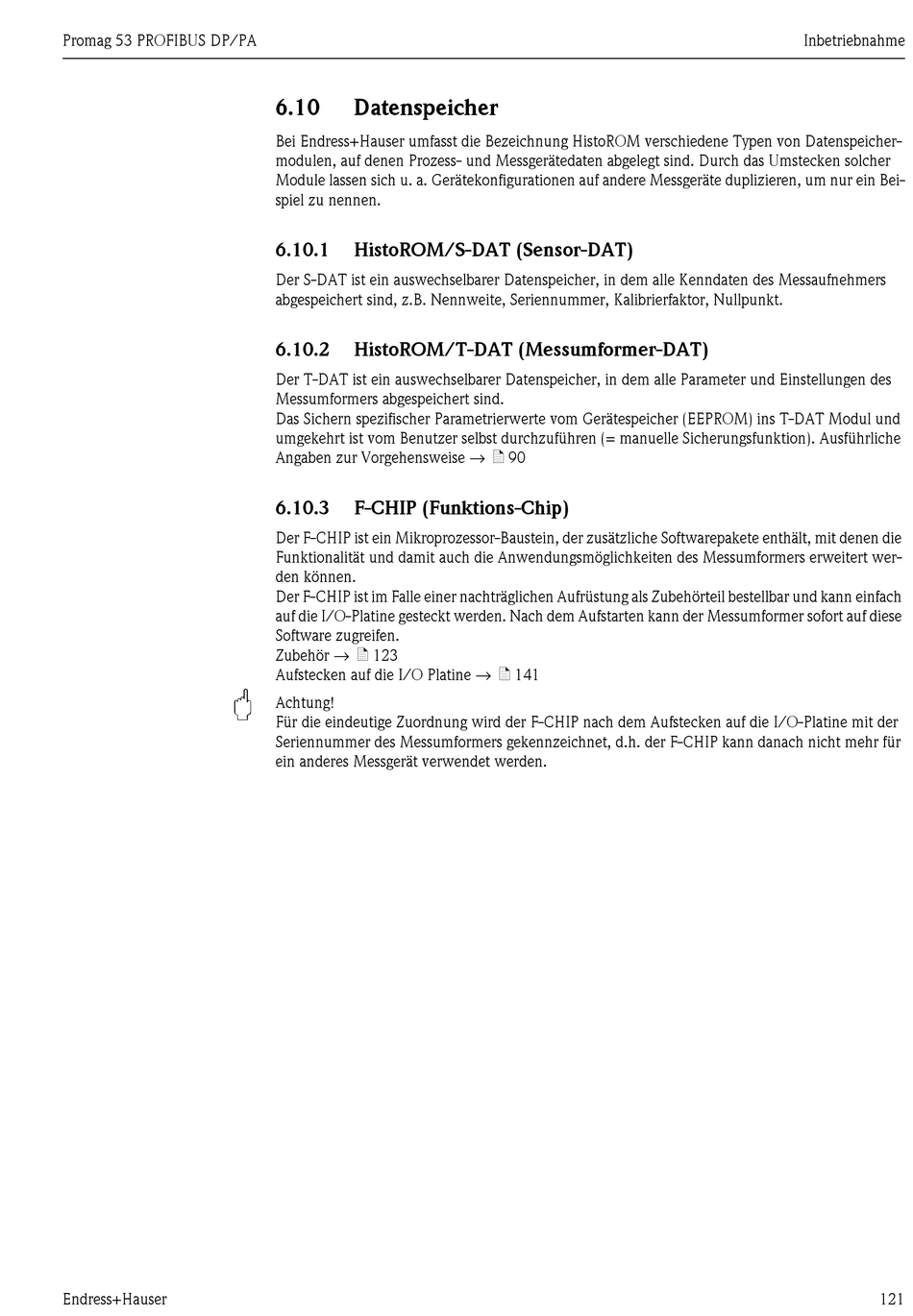

Datenspeicher; Historom/S-Dat (Sensor-Dat); Historom/T-Dat (Messumformer-Dat); F-Chip (Funktions-Chip) - Endress+Hauser Proline Promag 53 Betriebsanleitung

Promag 53 PROFIBUS DP/PA
Endress+Hauser
6.10

Datenspeicher

Bei Endress+Hauser umfasst die Bezeichnung HistoROM verschiedene Typen von Datenspeicher-
modulen, auf denen Prozess- und Messgerätedaten abgelegt sind. Durch das Umstecken solcher
Module lassen sich u. a. Gerätekonfigurationen auf andere Messgeräte duplizieren, um nur ein Bei-
spiel zu nennen.
6.10.1

HistoROM/S-DAT (Sensor-DAT)

Der S-DAT ist ein auswechselbarer Datenspeicher, in dem alle Kenndaten des Messaufnehmers
abgespeichert sind, z.B. Nennweite, Seriennummer, Kalibrierfaktor, Nullpunkt.
6.10.2

HistoROM/T-DAT (Messumformer-DAT)

Der T-DAT ist ein auswechselbarer Datenspeicher, in dem alle Parameter und Einstellungen des
Messumformers abgespeichert sind.
Das Sichern spezifischer Parametrierwerte vom Gerätespeicher (EEPROM) ins T-DAT Modul und
umgekehrt ist vom Benutzer selbst durchzuführen (= manuelle Sicherungsfunktion). Ausführliche
Angaben zur Vorgehensweise → ä 90
6.10.3

F-CHIP (Funktions-Chip)

Der F-CHIP ist ein Mikroprozessor-Baustein, der zusätzliche Softwarepakete enthält, mit denen die
Funktionalität und damit auch die Anwendungsmöglichkeiten des Messumformers erweitert wer-
den können.
Der F-CHIP ist im Falle einer nachträglichen Aufrüstung als Zubehörteil bestellbar und kann einfach
auf die I/O-Platine gesteckt werden. Nach dem Aufstarten kann der Messumformer sofort auf diese
Software zugreifen.
Zubehör → ä 123
Aufstecken auf die I/O Platine → ä 141
"
Achtung!
Für die eindeutige Zuordnung wird der F-CHIP nach dem Aufstecken auf die I/O-Platine mit der
Seriennummer des Messumformers gekennzeichnet, d.h. der F-CHIP kann danach nicht mehr für
ein anderes Messgerät verwendet werden.
Inbetriebnahme
121
