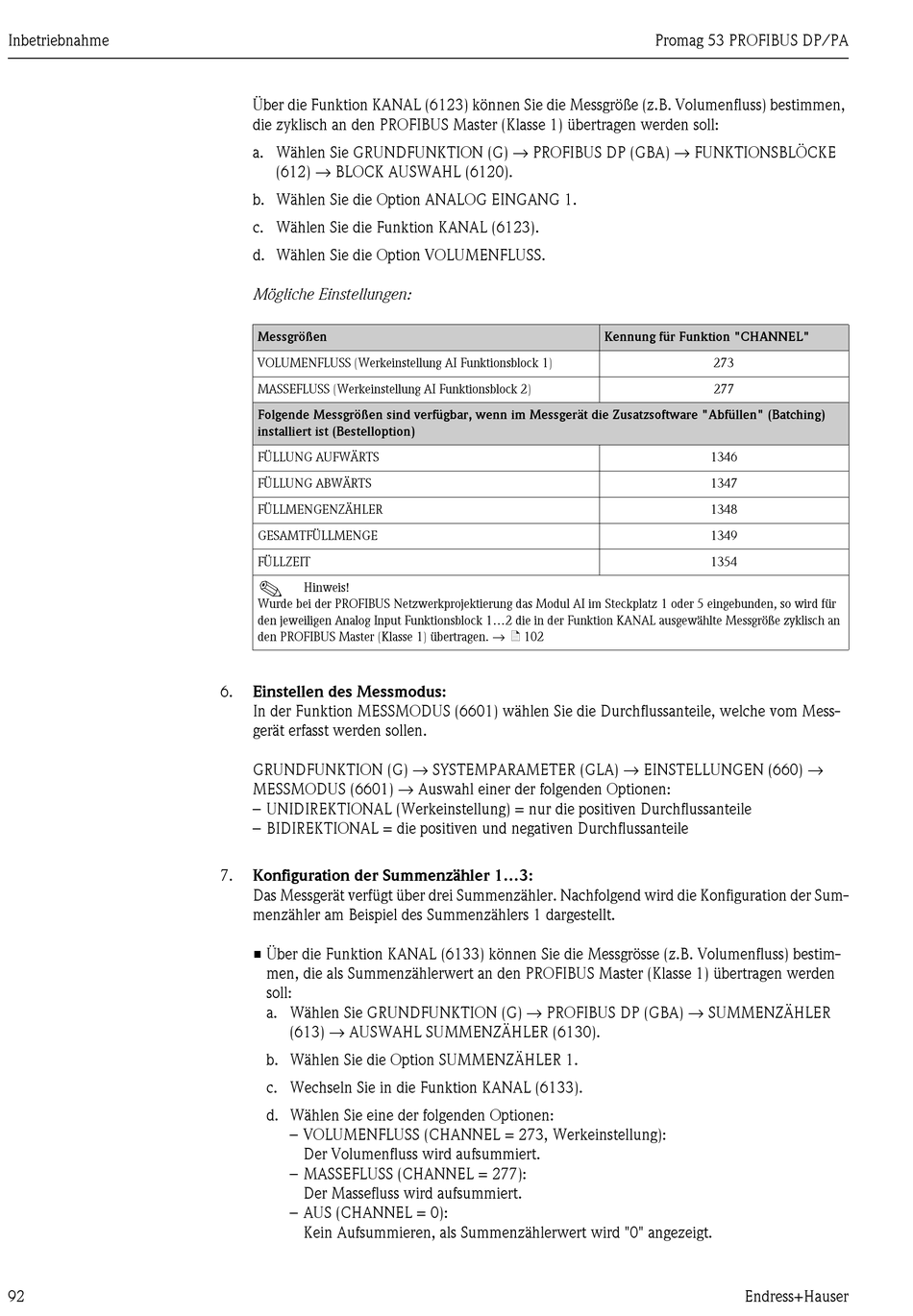

Inbetriebnahme
92
Über die Funktion KANAL (6123) können Sie die Messgröße (z.B. Volumenfluss) bestimmen,
die zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → FUNKTIONSBLÖCKE
(612) → BLOCK AUSWAHL (6120).
b. Wählen Sie die Option ANALOG EINGANG 1.
c. Wählen Sie die Funktion KANAL (6123).
d. Wählen Sie die Option VOLUMENFLUSS.
Mögliche Einstellungen:
Messgrößen
VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 1)
MASSEFLUSS (Werkeinstellung AI Funktionsblock 2)
Folgende Messgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware "Abfüllen" (Batching)
installiert ist (Bestelloption)
FÜLLUNG AUFWÄRTS
FÜLLUNG ABWÄRTS
FÜLLMENGENZÄHLER
GESAMTFÜLLMENGE
FÜLLZEIT
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul AI im Steckplatz 1 oder 5 eingebunden, so wird für
den jeweiligen Analog Input Funktionsblock 1...2 die in der Funktion KANAL ausgewählte Messgröße zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. → ä 102
6.

Einstellen des Messmodus:

In der Funktion MESSMODUS (6601) wählen Sie die Durchflussanteile, welche vom Mess-
gerät erfasst werden sollen.
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) → Auswahl einer der folgenden Optionen:
– UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile
– BIDIREKTIONAL = die positiven und negativen Durchflussanteile
7. Konfiguration der Summenzähler 1...3:
Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration der Sum-
menzähler am Beispiel des Summenzählers 1 dargestellt.
• Über die Funktion KANAL (6133) können Sie die Messgrösse (z.B. Volumenfluss) bestim-
men, die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden
soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS DP (GBA) → SUMMENZÄHLER
(613) → AUSWAHL SUMMENZÄHLER (6130).
b. Wählen Sie die Option SUMMENZÄHLER 1.
c. Wechseln Sie in die Funktion KANAL (6133).
d. Wählen Sie eine der folgenden Optionen:
– VOLUMENFLUSS (CHANNEL = 273, Werkeinstellung):
Der Volumenfluss wird aufsummiert.
– MASSEFLUSS (CHANNEL = 277):
Der Massefluss wird aufsummiert.
– AUS (CHANNEL = 0):
Kein Aufsummieren, als Summenzählerwert wird "0" angezeigt.
Promag 53 PROFIBUS DP/PA
Kennung für Funktion "CHANNEL"
273
277
1346
1347
1348
1349
1354
