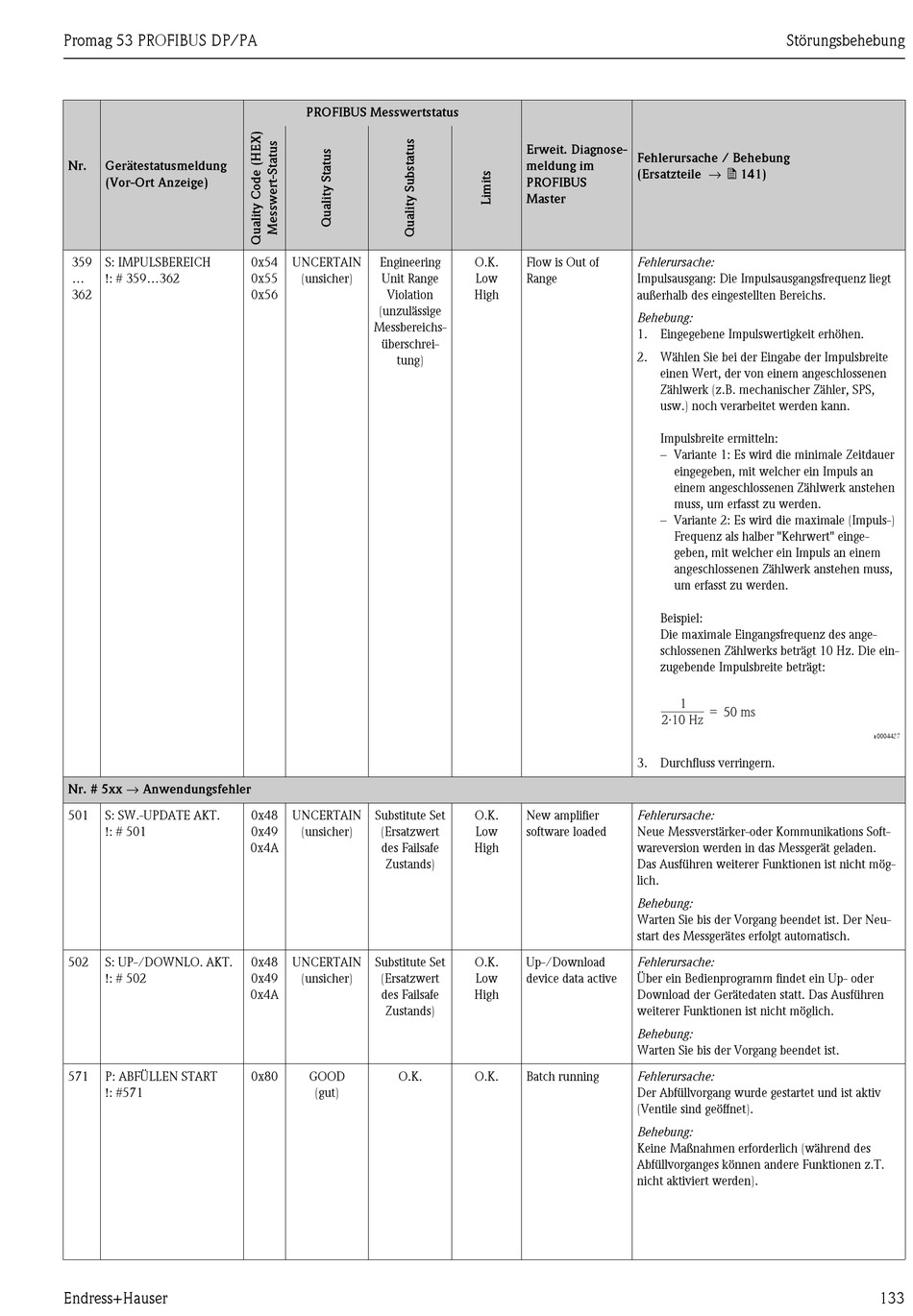

Endress+Hauser Proline Promag 53 Betriebsanleitung Seite 133

Promag 53 PROFIBUS DP/PA
Nr. Gerätestatusmeldung
(Vor-Ort Anzeige)
359 S: IMPULSBEREICH
... !: # 359...362
362
Nr. # 5xx → Anwendungsfehler
501 S: SW.-UPDATE AKT.
!: # 501
502 S: UP-/DOWNLO. AKT.
!: # 502
571 P: ABFÜLLEN START
!: #571
Endress+Hauser
PROFIBUS Messwertstatus
0x54 UNCERTAIN Engineering
0x55 (unsicher) Unit Range
0x56 Violation
(unzulässige
Messbereichs-
überschrei-
tung)
0x48 UNCERTAIN Substitute Set
0x49
(unsicher) (Ersatzwert
0x4A des Failsafe
Zustands)
0x48 UNCERTAIN Substitute Set
0x49 (unsicher) (Ersatzwert
0x4A des Failsafe
Zustands)
0x80 GOOD O.K.
(gut)
Erweit. Diagnose-
Fehlerursache / Behebung
meldung im
(Ersatzteile → ä 141)
PROFIBUS
Master
O.K. Flow is Out of Fehlerursache:
Low Range Impulsausgang: Die Impulsausgangsfrequenz liegt
High außerhalb des eingestellten Bereichs.
Behebung:
1. Eingegebene Impulswertigkeit erhöhen.
2. Wählen Sie bei der Eingabe der Impulsbreite
3. Durchfluss verringern.
O.K. New amplifier Fehlerursache:
Low software loaded Neue Messverstärker-oder Kommunikations Soft-
High wareversion werden in das Messgerät geladen.
Das Ausführen weiterer Funktionen ist nicht mög-
lich.
Behebung:
Warten Sie bis der Vorgang beendet ist. Der Neu-
start des Messgerätes erfolgt automatisch.
O.K. Up-/Download Fehlerursache:
Low device data active Über ein Bedienprogramm findet ein Up- oder
High Download der Gerätedaten statt. Das Ausführen
weiterer Funktionen ist nicht möglich.
Behebung:
Warten Sie bis der Vorgang beendet ist.
O.K. Batch running Fehlerursache:
Der Abfüllvorgang wurde gestartet und ist aktiv
(Ventile sind geöffnet).
Behebung:
Keine Maßnahmen erforderlich (während des
Abfüllvorganges können andere Funktionen z.T.
nicht aktiviert werden).
Störungsbehebung
einen Wert, der von einem angeschlossenen
Zählwerk (z.B. mechanischer Zähler, SPS,
usw.) noch verarbeitet werden kann.
Impulsbreite ermitteln:
– Variante 1: Es wird die minimale Zeitdauer
eingegeben, mit welcher ein Impuls an
einem angeschlossenen Zählwerk anstehen
muss, um erfasst zu werden.
– Variante 2: Es wird die maximale (Impuls-)
Frequenz als halber "Kehrwert" einge-
geben, mit welcher ein Impuls an einem
angeschlossenen Zählwerk anstehen muss,
um erfasst zu werden.
Beispiel:
Die maximale Eingangsfrequenz des ange-
schlossenen Zählwerks beträgt 10 Hz. Die ein-
zugebende Impulsbreite beträgt:
1
= 50 ms
2 . 10 Hz
a0004437
133
