Inbetriebnahme
94

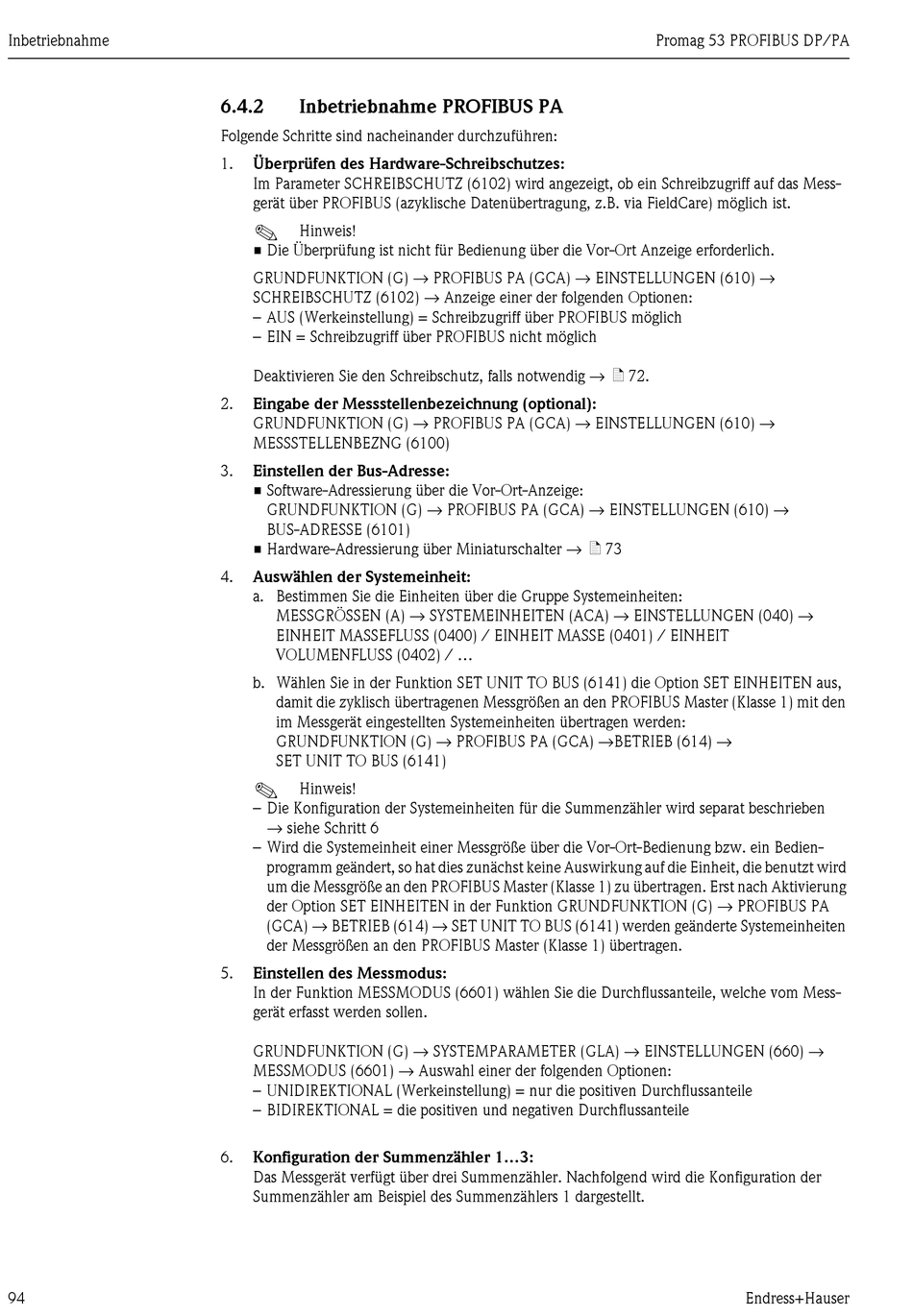

6.4.2

Inbetriebnahme PROFIBUS PA

Folgende Schritte sind nacheinander durchzuführen:
1. Überprüfen des Hardware-Schreibschutzes:
Im Parameter SCHREIBSCHUTZ (6102) wird angezeigt, ob ein Schreibzugriff auf das Mess-
gerät über PROFIBUS (azyklische Datenübertragung, z.B. via FieldCare) möglich ist.
!
Hinweis!
• Die Überprüfung ist nicht für Bedienung über die Vor-Ort Anzeige erforderlich.
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN (610) →
SCHREIBSCHUTZ (6102) → Anzeige einer der folgenden Optionen:
– AUS (Werkeinstellung) = Schreibzugriff über PROFIBUS möglich
– EIN = Schreibzugriff über PROFIBUS nicht möglich
Deaktivieren Sie den Schreibschutz, falls notwendig → ä 72.
2. Eingabe der Messstellenbezeichnung (optional):
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN (610) →
MESSSTELLENBEZNG (6100)
3. Einstellen der Bus-Adresse:
• Software-Adressierung über die Vor-Ort-Anzeige:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → EINSTELLUNGEN (610) →
BUS-ADRESSE (6101)
• Hardware-Adressierung über Miniaturschalter → ä 73
4. Auswählen der Systemeinheit:
a. Bestimmen Sie die Einheiten über die Gruppe Systemeinheiten:
MESSGRÖSSEN (A) → SYSTEMEINHEITEN (ACA) → EINSTELLUNGEN (040) →
EINHEIT MASSEFLUSS (0400) / EINHEIT MASSE (0401) / EINHEIT
VOLUMENFLUSS (0402) / ...
b. Wählen Sie in der Funktion SET UNIT TO BUS (6141) die Option SET EINHEITEN aus,
damit die zyklisch übertragenen Messgrößen an den PROFIBUS Master (Klasse 1) mit den
im Messgerät eingestellten Systemeinheiten übertragen werden:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) →BETRIEB (614) →
SET UNIT TO BUS (6141)
!
Hinweis!
– Die Konfiguration der Systemeinheiten für die Summenzähler wird separat beschrieben
→ siehe Schritt 6
– Wird die Systemeinheit einer Messgröße über die Vor-Ort-Bedienung bzw. ein Bedien-
programm geändert, so hat dies zunächst keine Auswirkung auf die Einheit, die benutzt wird
um die Messgröße an den PROFIBUS Master (Klasse 1) zu übertragen. Erst nach Aktivierung
der Option SET EINHEITEN in der Funktion GRUNDFUNKTION (G) → PROFIBUS PA
(GCA) → BETRIEB (614) → SET UNIT TO BUS (6141) werden geänderte Systemeinheiten
der Messgrößen an den PROFIBUS Master (Klasse 1) übertragen.
5. Einstellen des Messmodus:
In der Funktion MESSMODUS (6601) wählen Sie die Durchflussanteile, welche vom Mess-
gerät erfasst werden sollen.
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) → Auswahl einer der folgenden Optionen:
– UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile
– BIDIREKTIONAL = die positiven und negativen Durchflussanteile
6. Konfiguration der Summenzähler 1...3:
Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration der
Summenzähler am Beispiel des Summenzählers 1 dargestellt.
