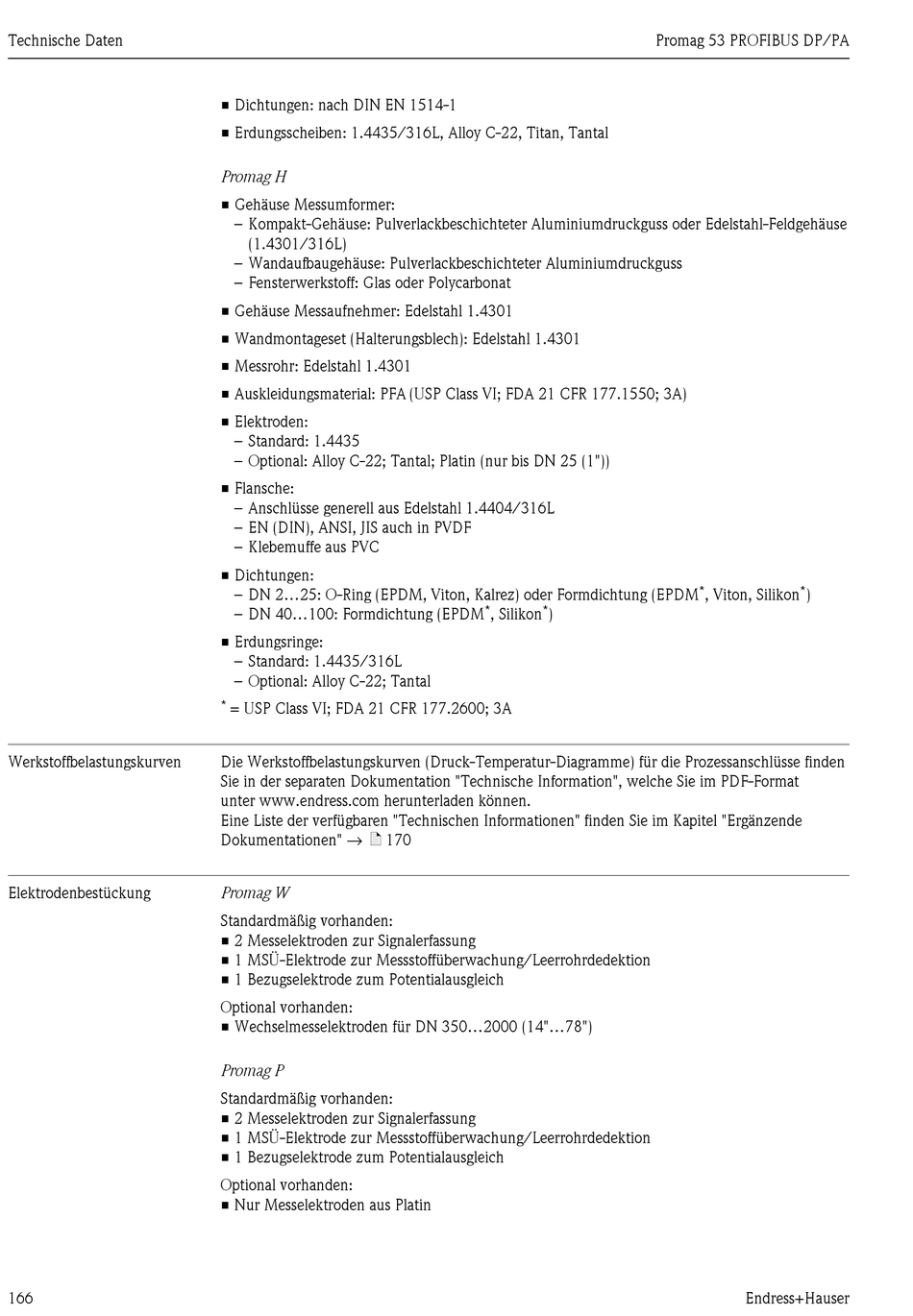

Technische Daten
Werkstoffbelastungskurven
Elektrodenbestückung
166
• Dichtungen: nach DIN EN 1514-1
• Erdungsscheiben: 1.4435/316L, Alloy C-22, Titan, Tantal
Promag H
• Gehäuse Messumformer:
– Kompakt-Gehäuse: Pulverlackbeschichteter Aluminiumdruckguss oder Edelstahl-Feldgehäuse
(1.4301/316L)
– Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss
– Fensterwerkstoff: Glas oder Polycarbonat
• Gehäuse Messaufnehmer: Edelstahl 1.4301
• Wandmontageset (Halterungsblech): Edelstahl 1.4301
• Messrohr: Edelstahl 1.4301
• Auskleidungsmaterial: PFA (USP Class VI; FDA 21 CFR 177.1550; 3A)
• Elektroden:
– Standard: 1.4435
– Optional: Alloy C-22; Tantal; Platin (nur bis DN 25 (1"))
• Flansche:
– Anschlüsse generell aus Edelstahl 1.4404/316L
– EN (DIN), ANSI, JIS auch in PVDF
– Klebemuffe aus PVC
• Dichtungen:
– DN 2...25: O-Ring (EPDM, Viton, Kalrez) oder Formdichtung (EPDM
– DN 40...100: Formdichtung (EPDM
• Erdungsringe:
– Standard: 1.4435/316L
– Optional: Alloy C-22; Tantal
*
= USP Class VI; FDA 21 CFR 177.2600; 3A
Die Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse finden
Sie in der separaten Dokumentation "Technische Information", welche Sie im PDF-Format
unter www.endress.com herunterladen können.
Eine Liste der verfügbaren "Technischen Informationen" finden Sie im Kapitel "Ergänzende
Dokumentationen" → ä 170
Promag W
Standardmäßig vorhanden:
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion
• 1 Bezugselektrode zum Potentialausgleich
Optional vorhanden:
• Wechselmesselektroden für DN 350...2000 (14"...78")
Promag P
Standardmäßig vorhanden:
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion
• 1 Bezugselektrode zum Potentialausgleich
Optional vorhanden:
• Nur Messelektroden aus Platin
Promag 53 PROFIBUS DP/PA
* *
, Silikon )
* *
, Viton, Silikon )
