Kurzanleitung

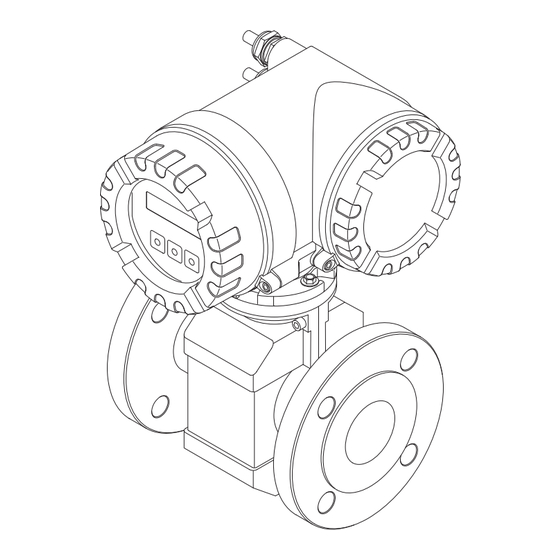

Proline Promag 53
Magnetisch-induktives Durchfluss-Messsystem
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum
Lieferumfang gehörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung
und den weiteren Dokumentation auf der mitgelieferten CD-ROM.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• je nach Ausführung des Geräts:
– Betriebsanleitung und Beschreibung der Gerätefunktionen
– Zulassungen und Sicherheitszertifikaten
– Sicherheitshinweisen gemäß den Zulassungen des Geräts
(z.B. Explosionsschutz, Druckgeräterichtlinie etc.)
– weiteren gerätespezifischen Informationen
KA00028D/06/DE/13.11
71131901

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag 53

Inhaltszusammenfassung für Endress+Hauser Proline Promag 53

  • Seite 1 Kurzanleitung Proline Promag 53 Magnetisch-induktives Durchfluss-Messsystem Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentation auf der mitgelieferten CD-ROM. Die komplette Gerätedokumentation besteht aus: • der vorliegenden Kurzanleitung •...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Proline Promag 53 Inhaltsverzeichnis 1 Sicherheitshinweise........3 1.1 Bestimmungsgemäße Verwendung .

  • Seite 3: Sicherheitshinweise

    • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterungen dieser Betriebsanleitung erhalten Sie bei Ihrer Endress+Hauser-Vertriebsstelle Auskunft. • Die Angaben der auf dem Messgerät angebrachten Warnhinweise, Typen- und Anschluss- schilder sind zu beachten.
  • Seite 4 • Der Einsatz des Messgeräts darf nur in Verbindung mit Messstoffen erfolgen, gegen die alle messstoffberührenden Teile des Messgeräts ausreichend beständig sind. Bei speziellen Mess- stoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich die Korrosionsbe- ständigkeit messstoffberührender Materialien abzuklären. Kleine Veränderungen der Tempe- ratur, Konzentration oder Grad der Verunreinigung im Prozess können jedoch Unterschiede...

  • Seite 5: Sicherheitszeichen

    Proline Promag 53 Sicherheitshinweise Sicherheitszeichen Warnung! "Warnung" deutet auf Aktivitäten oder Vorgänge, die – wenn sie nicht ordnungsgemäß durchgeführt werden – zu Verletzungen von Personen oder zu einem Sicherheitsrisiko führen können. Beachten Sie die Arbeitsanweisungen genau und gehen Sie mit Sorgfalt vor.

  • Seite 6: Montage

    Montage Proline Promag 53 Montage Transport zur Messstelle • Messgerät in Originalverpackung zur Messstelle transportieren. • Deckel oder Kappen bis unmittelbar vor dem Einbau nicht entfernen. 2.1.1 Transport Flanschgeräte DN ≤ 300 (12") Gurtschlingen um Prozessanschlüsse zum Transport verwenden bzw. Ösen (wenn vorhanden) benutzen.

  • Seite 7: Einbaubedingungen

    Proline Promag 53 Montage Einbaubedingungen 2.2.1 Abmessungen Abmessungen des Messgeräts → zugehörige Technische Information auf CD-ROM. 2.2.2 Einbauort Luftansammlungen oder Gasblasenbildung im Messrohr können zu erhöhten Messfehlern führen. Vermeiden Sie deshalb folgende Einbauorte in der Rohrleitung: • Kein Einbau am höchsten Punkt der Leitung. Gefahr von Luftansammlungen! •...
  • Seite 8 Montage Proline Promag 53 Teilgefüllte Rohrleitungen Bei teilgefüllten Rohrleitungen mit Gefälle ist eine dükerähnliche Einbauweise vorzusehen. Die Messstoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teil- gefüllte Rohrleitungen zu erkennen. " Achtung! Gefahr von Feststoffansammlungen! Montieren Sie den Messaufnehmer nicht an der tiefsten Stelle des Dükers.

  • Seite 9: Einbaulage

    Proline Promag 53 Montage 2.2.3 Einbaulage Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden als auch störende Ablagerungen im Messrohr. Das Messgerät bietet jedoch zusätzliche Funktionen und Hilfsmittel, um schwierige Messstoffe korrekt zu erfassen: • Elektrodenreinigungsfunktion (ECC) zur Vorbeugung von elektrisch leitenden Ablagerungen im Messrohr, z.B.

  • Seite 10: Ein- Und Auslaufstrecken

    Montage Proline Promag 53 Ein- und Auslaufstrecken Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu montieren. Zur Einhaltung der Messgenauigkeitsspezifikationen sind ³ ³ 2 x DN 5 x DN folgende Ein- und Auslaufstrecken zu beachten: •...

  • Seite 11: Fundamente, Abstützungen

    Proline Promag 53 Montage 2.2.5 Fundamente, Abstützungen Bei Nennweiten DN ≥ 350 (14") ist der Messaufnehmer auf ein ausreichend tragfähiges Fundament zu stellen. " Achtung! Beschädigungsgefahr! Stützen Sie den Messaufnehmer nicht am Mantelblech ab. Das Mantelblech wird sonst eingedrückt und die innen liegenden Magnetspulen beschädigt.

  • Seite 12: Einbau Messaufnehmer Promag W

    2.3.3 Montage von Erdungsscheiben (DN 25…300 / 1…12") Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten Rohrleitungen, sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Messauf- nehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser als separates Zubehörteil bestellt werden. "...

  • Seite 13: Einbau Messaufnehmer Promag P

    Proline Promag 53 Montage A0008167 Platzieren Sie die Erdungsscheibe und die zusätzliche(n) Dichtung(en) zwischen den Messgeräte- und Rohrleitungsflansch (siehe Abbildung). Schieben Sie die Schrauben durch die Flanschbohrungen. Ziehen Sie danach die Muttern nur soweit an, dass diese lose aufsitzen. Drehen Sie jetzt die Erdungsscheibe wie in der Abbildung dargestellt, bis der Griff an die Schrauben anschlägt.
  • Seite 14 2.4.3 Montage von Erdungsscheiben (DN 15…300 / ½…12") Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten Rohrleitungen, sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Messauf- nehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser als separates Zubehörteil bestellt werden. "...

  • Seite 15: Anziehdrehmomente Promag W Und Promag P

    Proline Promag 53 Montage Anziehdrehmomente Promag W und Promag P • Die aufgeführten Anziehdrehmomente gelten nur für geschmierte Gewinde. • Die Schrauben sind gleichmäßig über Kreuz anzuziehen. • Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung. • Die angegebenen Werte gelten nur für Rohrleitungen, die frei von Zugspannungen sind.
  • Seite 16 Montage Proline Promag 53 PN 10 20 × M24 – PN 16 20 × M27 – PN 25 20 × M33 – PN 10 20 × M24 – PN 16 20 × M30 – PN 25 20 × M33 –...

  • Seite 17: Anziehdrehmomente Für Druckstufen Gemäß Jis

    Proline Promag 53 Montage 2.5.2 Anziehdrehmomente für Druckstufen gemäß JIS Nennweite Schrauben Max. Anziehdrehmoment [Nm] Druckstufe Promag W Promag P [mm] [bar] Hartgummi Polyurethan PTFE 4 × M12 – – – 4 × M12 – – – 4 × M16 –...

  • Seite 18: Anziehdrehmomente Für Druckstufen Gemäß As 2129

    Montage Proline Promag 53 1" Class 300 4 × 5/8" – 1½" Class 150 4 × ½" – 1½" Class 300 4 × ¾" – 2" Class 150 4 × 5/8" 2" Class 300 8 × 5/8" 3" Class 150 4 ×...

  • Seite 19: Anziehdrehmomente Für Druckstufen Gemäß As 4087

    Proline Promag 53 Montage 2.5.5 Anziehdrehmomente für Druckstufen gemäß AS 4087 Nennweite AS 4087 Schrauben Max. Anziehdrehmoment [Nm] Druckstufe Promag W Promag P [mm] Hartgummi PTFE PN 16 4 × M16 PN 16 4 × M16 – PN 16 4 × M16 –...

  • Seite 20: Einbau Messaufnehmer Promag H

    Erdungsringe dürfen diese Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden! Werkstoffangaben →...

  • Seite 21: Einbau Der Erdungsringe

    Proline Promag 53 Montage • Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die Einbaulänge wird dadurch nicht beeinflusst Einbau der Erdungsringe 1 = Sechskantschrauben Prozessanschluss 2 = O-Ring-Dichtungen 3 = Erdungsring bzw. Kunststoffscheibe (Platzhalter) 4 = Messaufnehmer A0008168 Lösen Sie die vier Sechskantschrauben (1) und entfernen Sie den Prozessanschluss vom Messaufnehmer (4).

  • Seite 22: Einbau Messumformergehäuse

    Montage Proline Promag 53 Einbau Messumformergehäuse 2.7.1 Messumformergehäuse drehen Aluminium-Feldgehäuse drehen Aluminium-Feldgehäuse für Nicht-Ex-Bereich £ 180° £ 180° A0007540 Aluminium-Feldgehäuse für Zone 1 oder Class I Div. 1 Für Zone 1 oder Class I Div. 1: max. 360° Gewindestift lösen.

  • Seite 23: Vor-Ort-Anzeige Drehen

    Proline Promag 53 Montage 2.7.2 Vor-Ort-Anzeige drehen Seitliche Schnappverschlüsse am Anzeigemodul drücken und das Modul von der Abdeckplatte des Elektronikraums abziehen. 4 x 45° Anzeige in die gewünschte Position drehen (max. 4 × 45° in beiden Richtungen) und wieder auf die Abdeckplatte des Elektronikraums stecken.
  • Seite 24 Montage Proline Promag 53 Rohrmontage " Achtung! mm (inch) Überhitzungsgefahr! Wenn eine warme Rohrleitung für Ø 20…70 die Montage verwendet wird, sicherstellen, dass die (Ø 0.79…2.75) Gehäusetemperatur den höchstzulässigen Wert von +60 °C (+140 °F) nicht überschreitet. 155 ( ~ 6.1)

  • Seite 25: Einbaukontrolle

    Proline Promag 53 Montage Einbaukontrolle • Ist das Messgerät beschädigt (Sichtprüfung)? • Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur/-druck, Umgebungstemperatur, min. Messstoffleitfähigkeit, Messbereich usw.? • Haben Messaufnehmer und Messumformer die gleiche Seriennummer? • Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Fließrichtung in der Rohrleitung überein?

  • Seite 26: Verdrahtung

    Verdrahtung Proline Promag 53 Verdrahtung Warnung! Stromschlaggefahr! Bauteile mit berührungsgefährlicher Spannung. • Keinesfalls das Messgerät montieren oder verdrahten, während es an die Hilfsenergie angeschlossen ist. • Vor dem Anschließen der Hilfsenergie die Schutzeinrichtungen überprüfen. • Hilfsenergie- und Signalkabel fest verlegen.

  • Seite 27: Anschluss Der Verschiedenen Gehäusetypen

    Proline Promag 53 Verdrahtung Anschluss der verschiedenen Gehäusetypen Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen. 3.1.1 Kompaktausführung Anschluss Messumformer: Anschlussschema auf der Innenseite des Anschlussklemmenraumdeckels Hilfsenergiekabel Signalkabel oder Feldbuskabel optional A0007545 3.1.2 Getrenntausführung (Messumformer): Ex-freie Zone, Ex Zone 2, Class I Div. 2...

  • Seite 28: Anschluss Verbindungskabel Getrenntausführung

    Verdrahtung Proline Promag 53 Anschluss Verbindungskabel Getrenntausführung 3.2.1 Verbindungskabel Promag W und P Kabelkonfektionierung Verbindungskabel Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A). Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B). Kabelkonfektionierung Signalkabel Stellen Sie sicher, dass die Kabelendhülsen messaufnehmerseitig die Adernschirme nicht berühren! Mindestabstand = 1 mm (0,04 in), Ausnahme "GND"...
  • Seite 29 Proline Promag 53 Verdrahtung 3.2.2 Verbindungskabel Promag H Kabelkonfektionierung Verbindungskabel Konfektionieren Sie Signal- und Spulenstromkabel wie nachfolgend abgebildet (Detail A). Die feindrähtigen Adern sind mit Kabelendhülsen zu versehen (Detail B). Kabelkonfektionierung Signalkabel Stellen Sie sicher, dass die Kabelendhülsen messaufnehmerseitig die Adernschirme nicht berühren! Mindestabstand = 1 mm (0,04 in ), Ausnahme "GND"...

  • Seite 30: Anschluss Verbindungskabel

    Verdrahtung Proline Promag 53 3.2.3 Anschluss Verbindungskabel S1 E1 E2 S2GND E S n.c. n.c. n.c. n.c. n.c. n.c. E1 E2 GNDE A0008180 Messumformergehäuse auf Anschlussgehäuse Getrenntausführung Wandaufbaugehäuse auf Anschlussgehäuse Getrenntausführung Messaufnehmer Anschlussgehäuse Getrenntausführung Promag W/P Messaufnehmer Anschlussgehäuse Getrenntausführung Promag H, DN ≤ 25 (1") Messaufnehmer Anschlussgehäuse Getrenntausführung Promag H, DN ≥...

  • Seite 31: Potentialausgleich

    Proline Promag 53 Verdrahtung Potentialausgleich Eine einwandfreie Messung ist nur dann gewährleistet, wenn Messstoff und Messaufnehmer auf demselben elektrischen Potenzial liegen. Die meisten Messaufnehmer verfügen über eine stan- dardmäßig eingebaute Bezugselektrode, welche die dafür erforderliche Verbindung sicher stellt. Damit entfällt in der Regel der Einsatz von Erdungsscheiben oder weiteren Maßnahmen.

  • Seite 32: Schutzart

    Verdrahtung Proline Promag 53 Schutzart Die Geräte erfüllen alle Anforderungen für IP 67 (NEMA 4X). Nach Montage im Feld oder nach Service-Arbeiten ist die Beachtung der folgenden Punkte zwingend erforderlich, um sicherzustellen, dass der IP 67 (NEMA 4X) Schutz bestehen bleibt: •...

  • Seite 33: Hardwareeinstellungen

    Proline Promag 53 Hardwareeinstellungen Hardwareeinstellungen Dieses Kapitel umfasst nur die für die Inbetriebnahme notwendigen Hardwareeinstellungen. Alle weiteren Einstellungen (z.B. Konfiguration Ausgänge, Schreibschutz etc.) werden in der zugehörigen Betriebsanleitung auf CD-ROM beschrieben. Hinweis! Bei Messgeräten mit der Kommunikationsart HART oder FOUNDATION Fieldbus sind für die Inbetriebnahme keine Hardwareeinstellung notwendig.
  • Seite 34 Hardwareeinstellungen Proline Promag 53 PROFIBUS DP/PA Geräteadressenbereich: 0…126 Werkeinstellung: 126 Miniaturschalter für die Geräteadresse OFF ON OFF ON abgebildetes Beispiel: 1+16+32 = Geräteadresse 49 Miniaturschalter für den Adressmodus (Art und Weise der Adressierung): – OFF (Werkeinstellung) = Softwareadressierung via Vor-Ort-Bedienung/Bedienprogramm –...

  • Seite 35: Geräteadresse Ethernet/Ip-Netzwerk

    Proline Promag 53 Hardwareeinstellungen Geräteadresse EtherNet/IP-Netzwerk Muss eingestellt werden bei Messgeräten mit der Kommunikationsart: • EtherNet/IP Die Geräteadresse kann eingestellt werden über: • Miniaturschalter → siehe nachfolgende Beschreibung • Web-Server → siehe Kapitel Softwareeinstellungen, "Geräteadresse EtherNet/IP-Netzwerk" → ä 42 Adressierung über Miniaturschalter Warnung! Stromschlaggefahr! Beschädigungsgefahr elektronischer Bauteile!

  • Seite 36: Abschlusswiderstände

    Hardwareeinstellungen Proline Promag 53 Abschlusswiderstände Hinweis! Wird das Messgerät am Ende eines Bussegments eingesetzt, ist eine Terminierung erforderlich. Dies kann im Messgerät über die Einstellung der Abschlusswiderstände auf der I/O-Platine erfolgen. Generell wird jedoch empfohlen die Terminierung nicht am Messgerät selbst vorzu- nehmen, sonder immer einen externen Busabschluss zu verwenden.

  • Seite 37: Inbetriebnahme

    Proline Promag 53 Inbetriebnahme Inbetriebnahme Messgerät einschalten Nach Abschluss der Montage (erfolgreiche Einbaukontrolle), Verdrahtung (erfolgreiche Anschlusskontrolle) und ggf. den notwendigen Hardwareeinstellung kann die zulässige Hilfsenergie (siehe Typenschild) für das Messgerät eingeschaltet werden. Nach dem Einschalten der Hilfsenergie führt das Messgerät eine Reihe von Einschalt- und Selbstprüfungen durch.

  • Seite 38: Bedienung

    Inbetriebnahme Proline Promag 53 Bedienung 5.2.1 Anzeigeelemente Anzeigezeilen/-felder Hauptzeile für Haupt-Messwerte +24.502 Zusatzzeile für zusätzliche Mess-/Statusgrößen Infozeile für z.B. Bargraphdarstellung Info-Symbole z.B. Volumenfluss +1863.97 Aktuelle Messwerte Maß-/Zeiteinheiten –50 A0007663 5.2.2 Bedienelemente Bedientasten (–) Minus-Taste für Eingabe, Auswahl (+) Plus-Taste für Eingabe, Auswahl Enter-Taste für Aufruf Funktionsmatrix, Speichern...

  • Seite 39: Navigation Innerhalb Der Funktionsmatrix

    Proline Promag 53 Inbetriebnahme Navigation innerhalb der Funktionsmatrix > 3 s – – – – – – – – A0007665 F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte) P → Auswahl Block (z.B. ANZEIGE) F → Auswahl bestätigen P →...

  • Seite 40: Aufruf Des Quick Setup Inbetriebnahme

    Inbetriebnahme Proline Promag 53 Aufruf des Quick Setup Inbetriebnahme Mit dem Quick Setup werden alle für die Inbetriebnahme notwendigen Funktionen automatisch aufgerufen. Die Funktionen können verändert und somit dem jeweiligen Prozess angepasst werden. F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte) P →...

  • Seite 41: Softwareeinstellungen

    Proline Promag 53 Inbetriebnahme Softwareeinstellungen 5.5.1 Geräteadresse PROFIBUS DP/PA, MODBUS RS485 Muss eingestellt werden bei Messgeräten mit der Kommunikationsart: • PROFIBUS DP/PA Geräteadressenbereich 0…126, Werkeinstellung 126 • MODBUS RS485 Geräteadressenbereich 1…247, Werkeinstellung 247 Die Geräteadresse kann eingestellt werden über: • Miniaturschalter → siehe Kapitel Hardwareeinstellungen, "Geräteadresse PROFIBUS DP/PA, MODBUS RS485"...
  • Seite 42 Inbetriebnahme Proline Promag 53 5.5.2 Geräteadresse EtherNet/IP-Netzwerk Muss eingestellt werden bei Messgeräten mit der Kommunikationsart: • EtherNet/IP Die IP-Adresse kann eingestellt werden über: • Miniaturschalter → siehe Kapitel Hardwareeinstellungen, "Geräteadresse EtherNet/IP-Netzwerk" → ä 35 • Web-Server → siehe nachfolgende Beschreibung Die Software-Adressierung erfolgt im Menü...

  • Seite 43: Anzeige Der Adressierungen Über Die Vor-Ort-Bedienung

    Proline Promag 53 Inbetriebnahme Anzeige der Adressierungen über die Vor-Ort-Bedienung > 3 s – … BASIC FUNCTION – … ETHERNET – … CONFIGURATION IP ADDRESS 1 – SUBNETMASK 1 GATEWAY 1 … IP ADDRESS 2 SUPERVISION – SUBNETMASK 2 …...

  • Seite 44: Störungsbehebung

    Störungsbehebung Eine komplette Beschreibung aller Fehlermeldungen → Betriebsanleitung auf CD-ROM. Hinweis! Die Ausgangssignale (z.B. Impuls, Frequenz) des Messgeräts müssen mit der übergeordneten Steuerung korrespondieren. www.endress.com/worldwide KA00028D/06/DE/13.11 71131901 FM+SGML 6.0...
