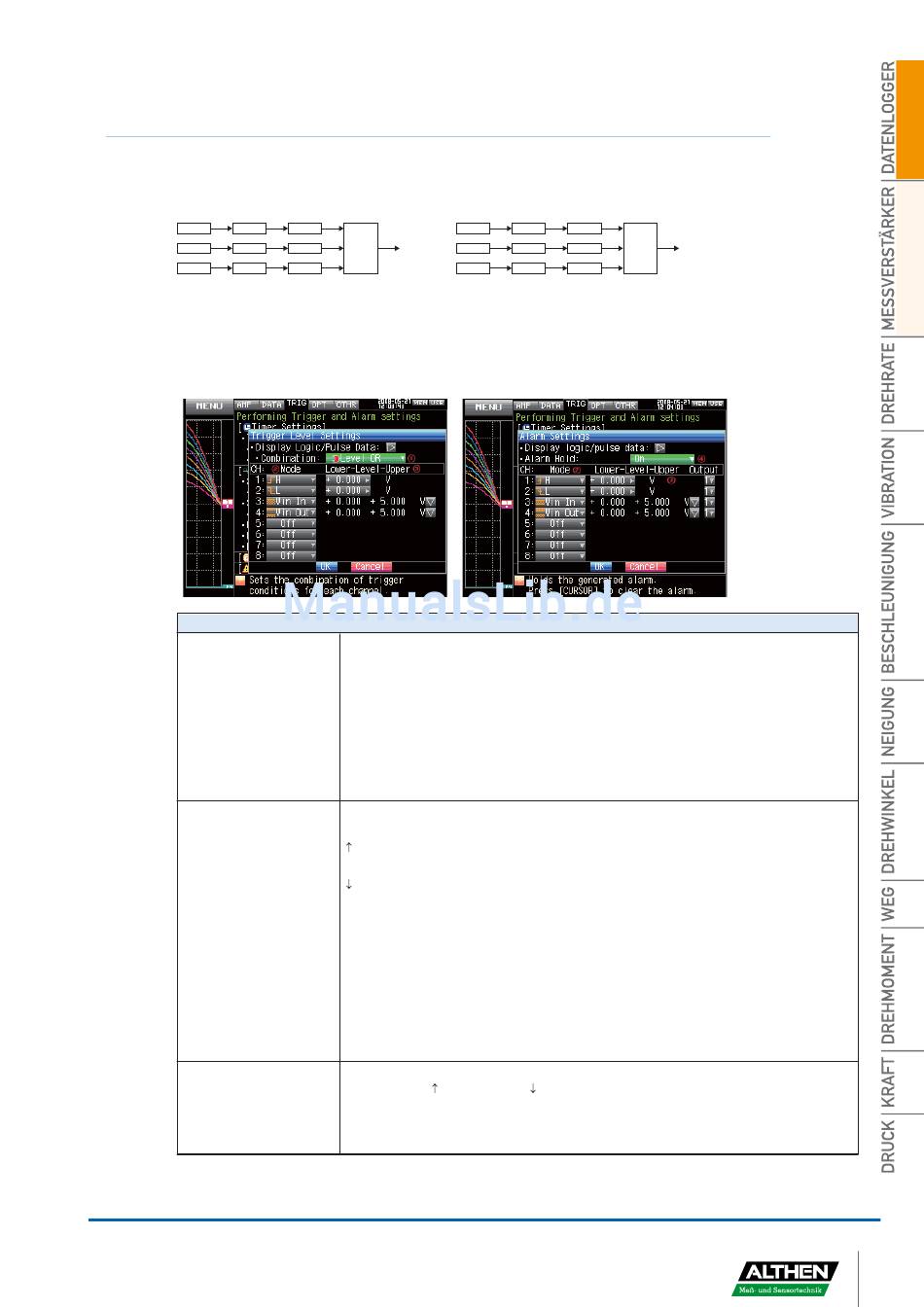

Einstellungen und Messung
Trigger Level Settings/Alarm Level Settings (Einstellungen Triggerpegel/Alarmpegel)
Wenn der Auslöser Start-Trigger oder Auslöser Stop-Trigger auf „Level" (Pegel) gesetzt wurde,
müssen Sie für jeden Kanal genaue Bedingungen vorgeben.
In folgender Übersicht werden die Triggerpegel veranschaulicht.
Kanal 1
Modus
Pulse n
Modus
Logic n
Modus
* Umschalten zwischen Pulse (Impuls) und Logic (Logik).
<Einstellung Auslöser-Pegel>
Einstellung
(1)
Combination (Kombination)
(2)
Mode (Modus)
(3)
Level (Pegel)
3-30
Pegel
Kanal 1
Kombi-
Trigger
Pegel
Pulse n
nation
Pegel
Logic n
* Umschalten zwischen Pulse (Impuls) und Logic (Logik).
* Legen Sie für jeden Kanal ein Alarm-Ausgabeziel für Pulse und Logic fest.
Für jedes Alarm-Ausgabeziel sind die Bedingungen durch OR verknüpft.
Beispiel) Für CH1 und CH2 wurde Output 1 und für CH3 und CH4 wurde Output 2 eingestellt.
Wenn CH1 oder CH2 die Bedingungen erfüllt, wird Alarm Output 1 ausgelöst.
Wenn CH3 oder CH4 die Bedingungen erfüllt, wird Alarm Output 2 ausgelöst.
<Alarm-Einstellung>
Legt die Kombination der Triggerbedingungen für die einzelnen Kanäle fest.
Level OR (Pegel ODER):
Level AND (Pegel UND):
Edge OR (Flanke ODER):
Edge AND (Flanke UND):
Legt den Modus für den Trigger-Vergleich für die einzelnen Kanäle fest.
Off (Aus)
: Deaktiviert Trigger für den festgelegten Kanal.
H (Steigend) : Ein Triggersignal wird erzeugt, wenn ein Eingangssignal oberhalb des festgelegten
Pegels liegt.
L (Fallend)
: Ein Triggersignal wird erzeugt, wenn ein Eingangssignal unterhalb des festgelegten
Pegels liegt.
Win In (Innerhalb) :
Ein Triggersignal wird erzeugt, wenn ein Eingangssignal zwischen dem für den
jeweiligen Kanal festgelegten oberen und unteren Pegel liegt oder in diesen
Bereich eingetreten ist.
* Ein logischer Kanal kann nicht eingestellt werden.
Win Out (Außerhalb): Ein Triggersignal wird erzeugt, wenn ein Eingangssignal nicht zwischen dem für
den jeweiligen Kanal festgelegten oberen und unteren Pegel liegt oder diesen
Bereich verlassen hat.
* Ein logischer Kanal kann nicht eingestellt werden.
Legt den Pegel für für den Trigger-Vergleich fest.
Wenn der Modus
H (Steigend) oder
Vergleich ein.
Wenn der Modus Win In (Innerhalb) oder Win Out (Außerhalb) gesetzt wurde, legen Sie zwei Pegel für
den Vergleich fest.
Modus
Pegel
Modus
Pegel
oder
Modus
Pegel
Beschreibung
Startet (stoppt) die Datenaufzg., wenn mind. eine Triggerbedingung erfüllt
ist. Jede Bedingung ist eine Pegel-Operation.
Startet (stoppt) die Datenaufzeichnung, wenn alle Triggerbedingungen
erfüllt sind. Jede Bedingung ist eine Pegel-Operation.
Startet (stoppt) die Datenaufzeichnung, wenn mindestens eine Trigger
bedingung erfüllt ist. Jede Bedingung ist eine Flanken-Operation.
Startet (stoppt) die Datenaufzeichnung, wenn alle Triggerbedingungen
erfüllt sind. Jede Bedingung ist eine Flanken-Operation.
L (Fallen) gesetzt wurde, stellen Sie einen Pegel für den
Alarmausgang n
