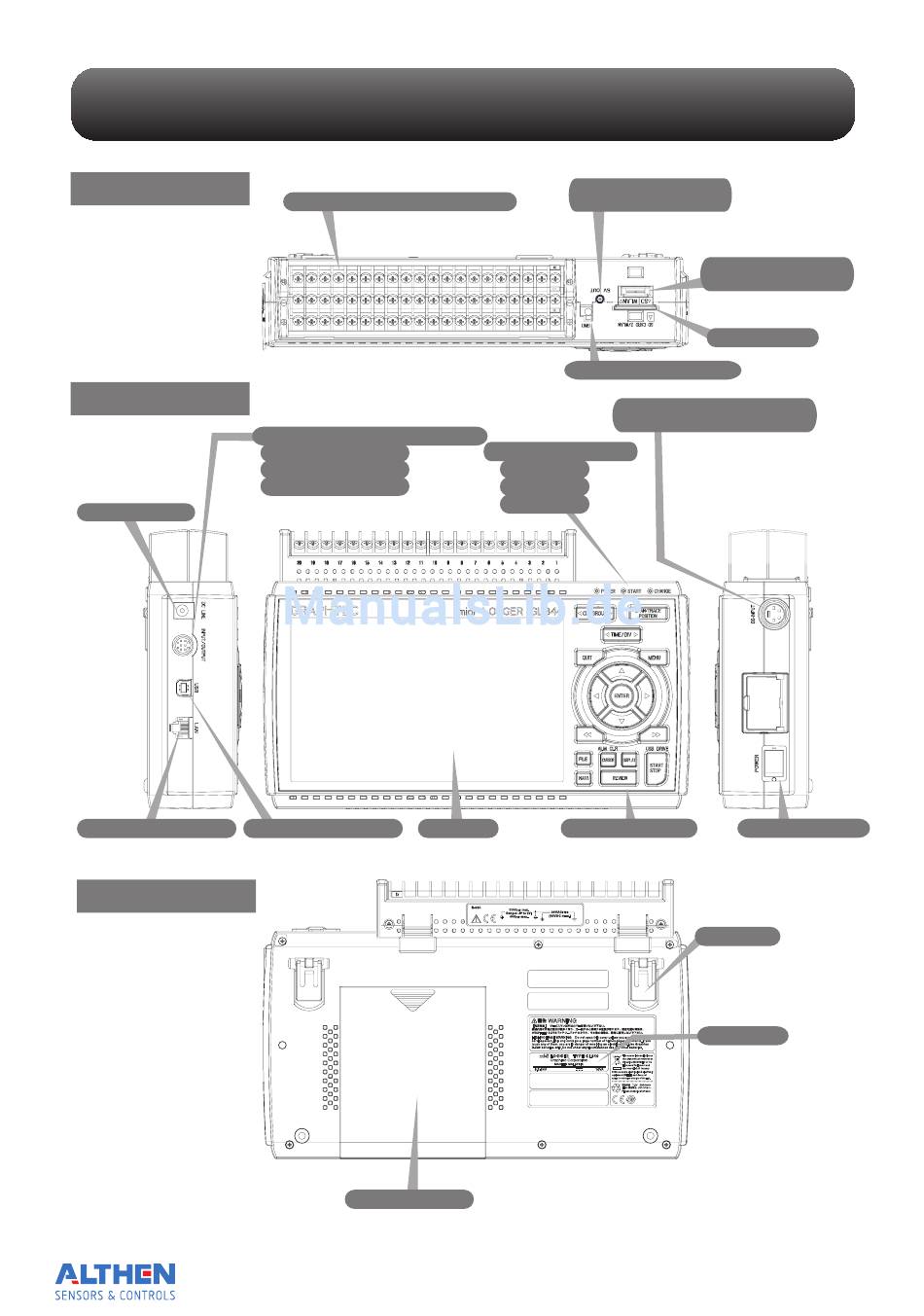

Bezeichnung der Teile

Oberseite

Vorderseite

Netzteilanschluss
USB-Anschluss
LAN-Schnittstelle
Rückseite
Eingangsklemmen für Analogsignale
• Standardblock (B-564)
• Block für erhöhte Spannungsfestigkeit
(B-565)
Anschuss für externe Ein-/Ausgänge
• LOGIK/IMPULS
• EXT TRIG/SAMPLE
• ALARM
Logik-Alarmkabel notwendig
(Option: B-513)
Monitor
Akkufachabdeckung
Es können zwei Akkupacks vom Typ B-569 installiert werden.
(Der Akkupack B-569 darf nicht mit dem Akkupack B-517
kombiniert werden)
Versorgungsanschluss
für Luftfeuchtesensor
Luftfeuchtesensor
(Option: B-530)
GND-Anschluss (Masse)
Anschluss für GL100-Sensoren
und GL100-Eingangsmodule
Betriebszustands-LEDs
• POWER
• START
• CHARGE
Bedienfeldtasten
WLAN-Adapter-
anschluss
WLAN-Adapter
(Option: B-568)
SD-Karte 2
(Option:
• Temperatur- und Luftfeuchtesensor
• 4-Kanal-Eingangsmodul für Spannung/Temperatur
• 3-axialer Beschleunigungssensor
• 4-Kanal-Eingangsmodul für Thermistoren
• Adapter für AC-Stromsensor
• CO2-Sensor
• Beleuchtungs-/UV-Sensor
• Dual-Adapter)
Ein-/Aus-Schalter
Neigungsfuß
Typenschild
