5. Installieren der Module an der GL7000

Zum Durchführen von Messungen ist ein separat erhältliches Verstärkermodul erforderlich. Als
Beispiel verwenden wir in den folgenden Anleitungen ein Spannungsverstärker-Modul.
Angaben zu anderen Verstärkermodulen finden Sie in den jeweils beiliegenden Anleitungen.

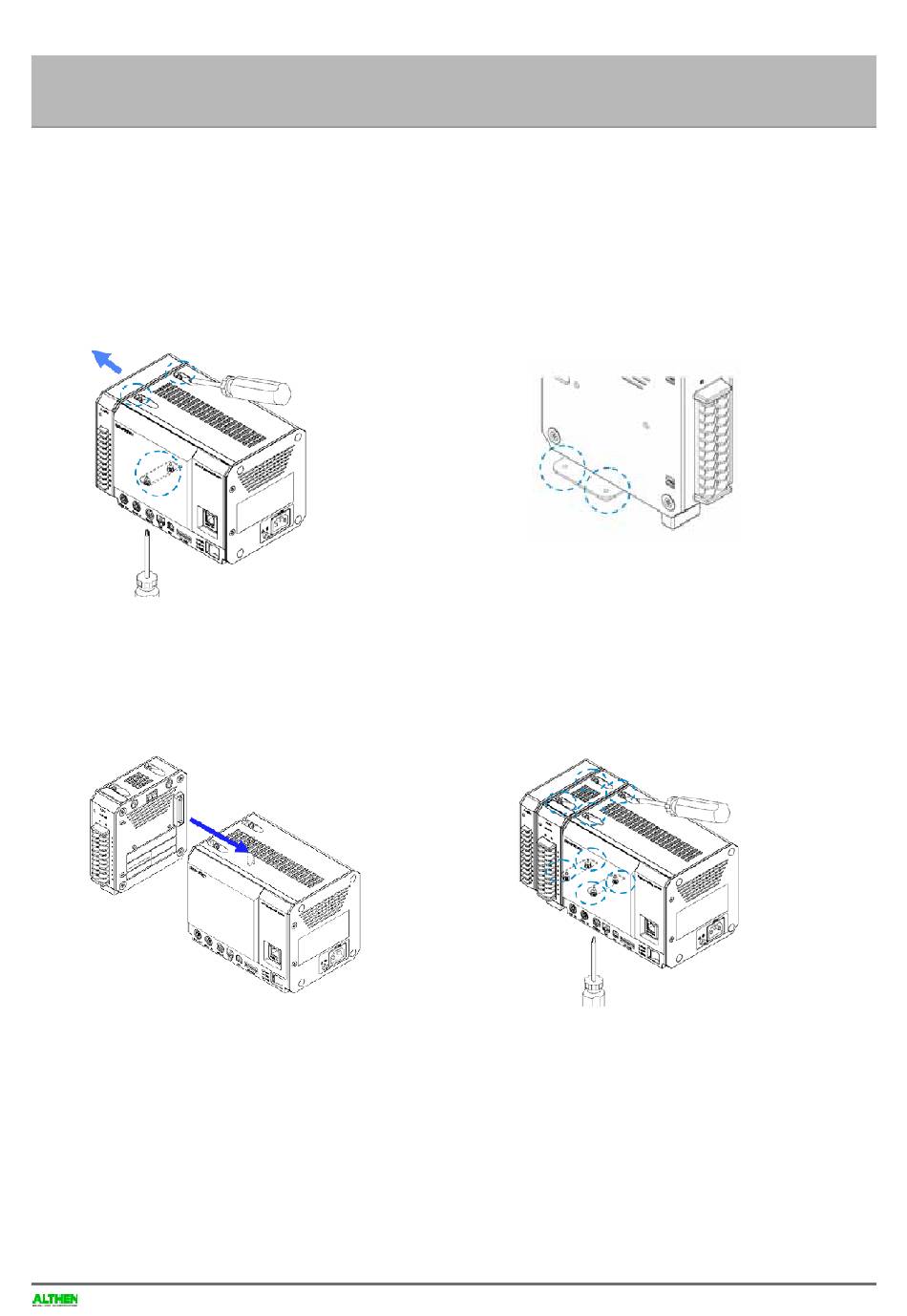

1) Entfernen Sie die Halteschrauben (4
Positionen oben und unten), stellen Sie das
Alarmmodul parallel neben die GL7000 und
schieben Sie es in Pfeilrichtung.
3) Schieben Sie das Verstärkermodul parallel
neben die GL7000 und schließen Sie den
Steckverbinder an.
*Wenn Sie mehrere Module anschließen, installieren Sie immer eines nach dem anderen. Denken Sie daran, das
jeweilige Modul mit Schrauben zu befestigen, bevor Sie das nächste Modul anschließen.
Wenn Sie das Instrument mit Verstärkermodulen erweitern, können unterschiedlichste Messobjekte untersucht werden,
außerdem stehen mehr Messkanäle zur Verfügung.
Es lassen sich maximal 10 Verstärkermodule installieren, wobei maximal 112 Messkanäle zur Verfügung stehen.
Für jedes Modul kann die Einstellung LOGIC/PULSE (Logik/Impuls) separat gewählt werden (16 Kanäle/Modul)
Für die Logikfunktion stehen können maximal 7 Module eingesetzt werden (112 Kanäle).
Für die Impulsfunktion können maximal 2 Module eingesetzt werden (32 Kanäle).
Es lassen sich insgesamt maximal 10 Module beliebiger Funktion anschließen (maximal 112 Kanäle).
Für das Anschließen eines externen Speichers steht standardmäßig SD Card-Steckplatz (SDHC-kompatibel, maximal
32 GB) zur Verfügung (* SD Cards sind vom Kunden bereitzustellen). Optional ist eine SSD-Festplatte mit 64 GB
ALTHEN GmbH • Frankfurter Str. 150-152 • 65779 Kelkheim • Telefon +49 (0)6195 / 70060 • info@althen.de • www.althen.de
2) Entfernen Sie die Halteschrauben seitlich am
Verstärkermodul (2 Positionen, siehe Abb.
unten).
4) Installieren Sie auf die gleiche Weise das
Alarmmodul am anderen Modul und fixieren
Sie es mit den Schrauben (Empfohlenes
Anzugsdrehmoment: 4 kgf cm (0,39 Nm)).
Ziehen Sie die unteren Schrauben vor den
oberen an.
