Nadelstange und Greifer

7
7.1 Nadelstangenhöhe, Nadel- und Greiferspitzenluft
Richtige Einstellung
Beim Nähen an der linken Seite, wenn die Greiferspitze na der Nadelach-
se steht, soll der untere Spitzenrand am oberen Nadelohrrand sein.
Die Greiferposition soll so eine sein, dass der Abstand zwischen dem Bo-
den der Nadelhohlkehle und der Greiferspitze (A) = 0,2 mm beträgt.

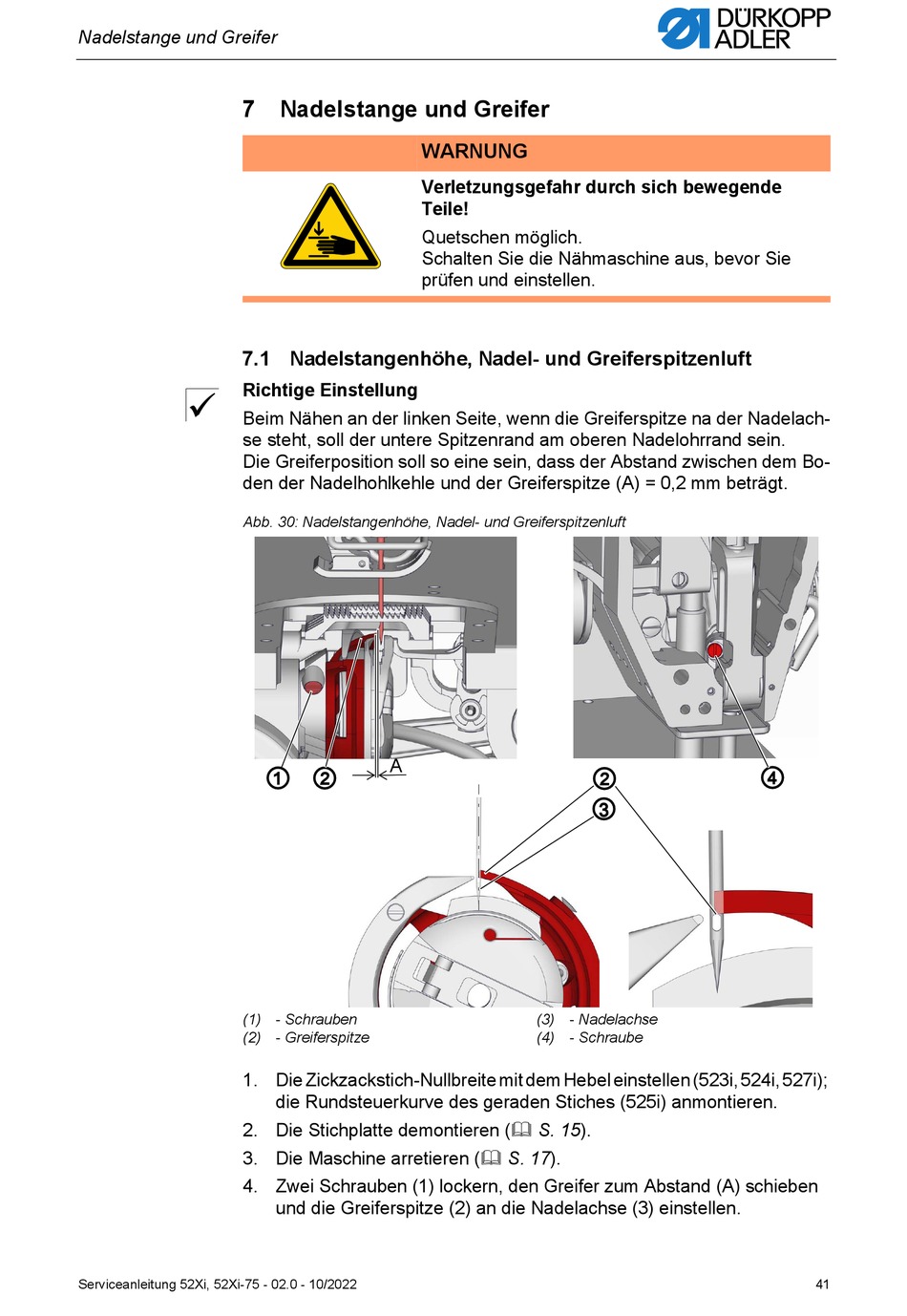

Abb. 30: Nadelstangenhöhe, Nadel- und Greiferspitzenluft
(1) - Schrauben
(2) - Greiferspitze
1. Die Zickzackstich-Nullbreite mit dem Hebel einstellen (523i, 524i, 527i);
2. Die Stichplatte demontieren ( S. 15).
3. Die Maschine arretieren ( S. 17).
4. Zwei Schrauben (1) lockern, den Greifer zum Abstand (A) schieben
Serviceanleitung 52Xi, 52Xi-75 - 02.0 - 10/2022
Nadelstange und Greifer
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Schalten Sie die Nähmaschine aus, bevor Sie
prüfen und einstellen.
A
① ②
die Rundsteuerkurve des geraden Stiches (525i) anmontieren.
und die Greiferspitze (2) an die Nadelachse (3) einstellen.
②
③
(3) - Nadelachse
(4) - Schraube
