3 Montage
!
24
3.3.6

Montage des Messsensors Prosonic Flow U (Clamp On)

1. Bei Rohren im Nennweitenbereich DN 15...32 verwenden Sie das mitgelieferte Hal-
teprisma (a) um das Rohr zusätzlich zu verstärken. Dieses Halteprisma ist aus-
schliesslich im Installationsset DN 15...40 (siehe Zubehör auf Seite 87) enthalten.
Schlaufen Sie die Spannbänder (b) durch das Halteprisma wie unten abgebildet.
Ziehen Sie die Spannbänder lose durch die Spannbandverschlüsse so weit, dass
in einem nachfolgenden Schritt die Spannbänder über die Sättel der Sensorbau-
gruppe geführt werden können (beachten Sie, dass die Spannbandver-
schlussschraube geöffnet sein muss).

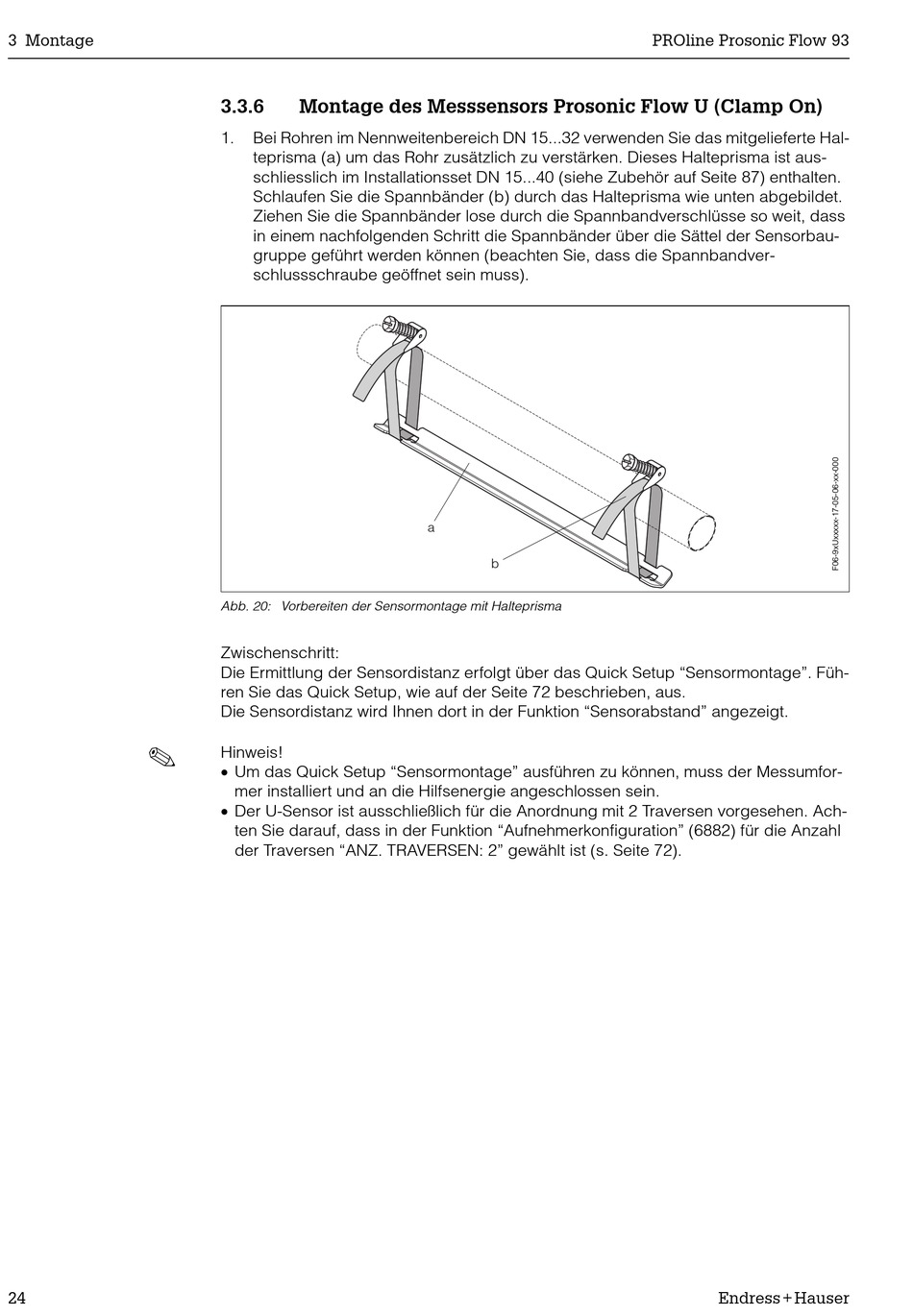

Abb. 20: Vorbereiten der Sensormontage mit Halteprisma
Zwischenschritt:
Die Ermittlung der Sensordistanz erfolgt über das Quick Setup "Sensormontage". Füh-
ren Sie das Quick Setup, wie auf der Seite 72 beschrieben, aus.
Die Sensordistanz wird Ihnen dort in der Funktion "Sensorabstand" angezeigt.
Hinweis!
x Um das Quick Setup "Sensormontage" ausführen zu können, muss der Messumfor-
mer installiert und an die Hilfsenergie angeschlossen sein.
x Der U-Sensor ist ausschließlich für die Anordnung mit 2 Traversen vorgesehen. Ach-
ten Sie darauf, dass in der Funktion "Aufnehmerkonfiguration" (6882) für die Anzahl
der Traversen "ANZ. TRAVERSEN: 2" gewählt ist (s. Seite 72).
a
b
