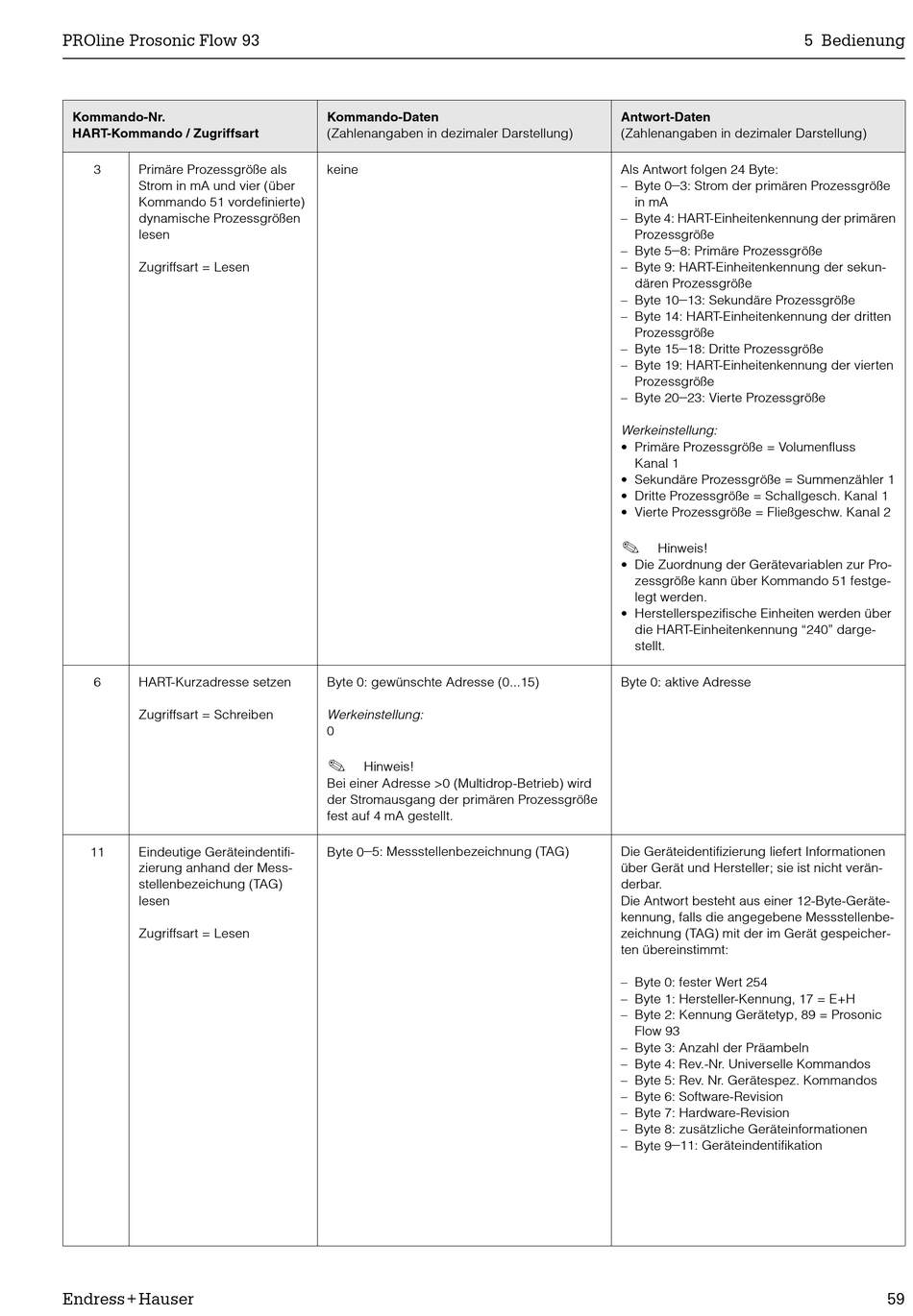

PROline Prosonic Flow 93
Kommando-Nr.
HART-Kommando / Zugriffsart
3 Primäre Prozessgröße als
Strom in mA und vier (über
Kommando 51 vordefinierte)
dynamische Prozessgrößen
lesen
Zugriffsart = Lesen
6 HART-Kurzadresse setzen
Zugriffsart = Schreiben
11 Eindeutige Geräteindentifi-
zierung anhand der Mess-
stellenbezeichung (TAG)
lesen
Zugriffsart = Lesen
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
Byte 0: gewünschte Adresse (0...15)
Werkeinstellung:
0
!
Hinweis!
Bei einer Adresse >0 (Multidrop-Betrieb) wird
der Stromausgang der primären Prozessgröße
fest auf 4 mA gestellt.
–
Byte 0 5: Messstellenbezeichnung (TAG)
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort folgen 24 Byte:
–
– Byte 0 3: Strom der primären Prozessgröße
in mA
– Byte 4: HART-Einheitenkennung der primären
Prozessgröße
–
– Byte 5 8: Primäre Prozessgröße
– Byte 9: HART-Einheitenkennung der sekun-
dären Prozessgröße
–
– Byte 10 13: Sekundäre Prozessgröße
– Byte 14: HART-Einheitenkennung der dritten
Prozessgröße
–
– Byte 15 18: Dritte Prozessgröße
– Byte 19: HART-Einheitenkennung der vierten
Prozessgröße
–
– Byte 20 23: Vierte Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße = Volumenfluss
Kanal 1
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = Schallgesch. Kanal 1
• Vierte Prozessgröße = Fließgeschw. Kanal 2
!
Hinweis!
• Die Zuordnung der Gerätevariablen zur Pro-
zessgröße kann über Kommando 51 festge-
legt werden.
• Herstellerspezifische Einheiten werden über
die HART-Einheitenkennung "240" darge-
stellt.
Byte 0: aktive Adresse
Die Geräteidentifizierung liefert Informationen
über Gerät und Hersteller; sie ist nicht verän-
derbar.
Die Antwort besteht aus einer 12-Byte-Geräte-
kennung, falls die angegebene Messstellenbe-
zeichnung (TAG) mit der im Gerät gespeicher-
ten übereinstimmt:
– Byte 0: fester Wert 254
– Byte 1: Hersteller-Kennung, 17 = E+H
– Byte 2: Kennung Gerätetyp, 89 = Prosonic
Flow 93
– Byte 3: Anzahl der Präambeln
– Byte 4: Rev.-Nr. Universelle Kommandos
– Byte 5: Rev. Nr. Gerätespez. Kommandos
– Byte 6: Software-Revision
– Byte 7: Hardware-Revision
– Byte 8: zusätzliche Geräteinformationen
–
– Byte 9 11: Geräteindentifikation
5 Bedienung
