Endress+Hauser PROline prosonic flow 93 Betriebsanleitung Seite 3

PROline Prosonic Flow 93
Endress+Hauser

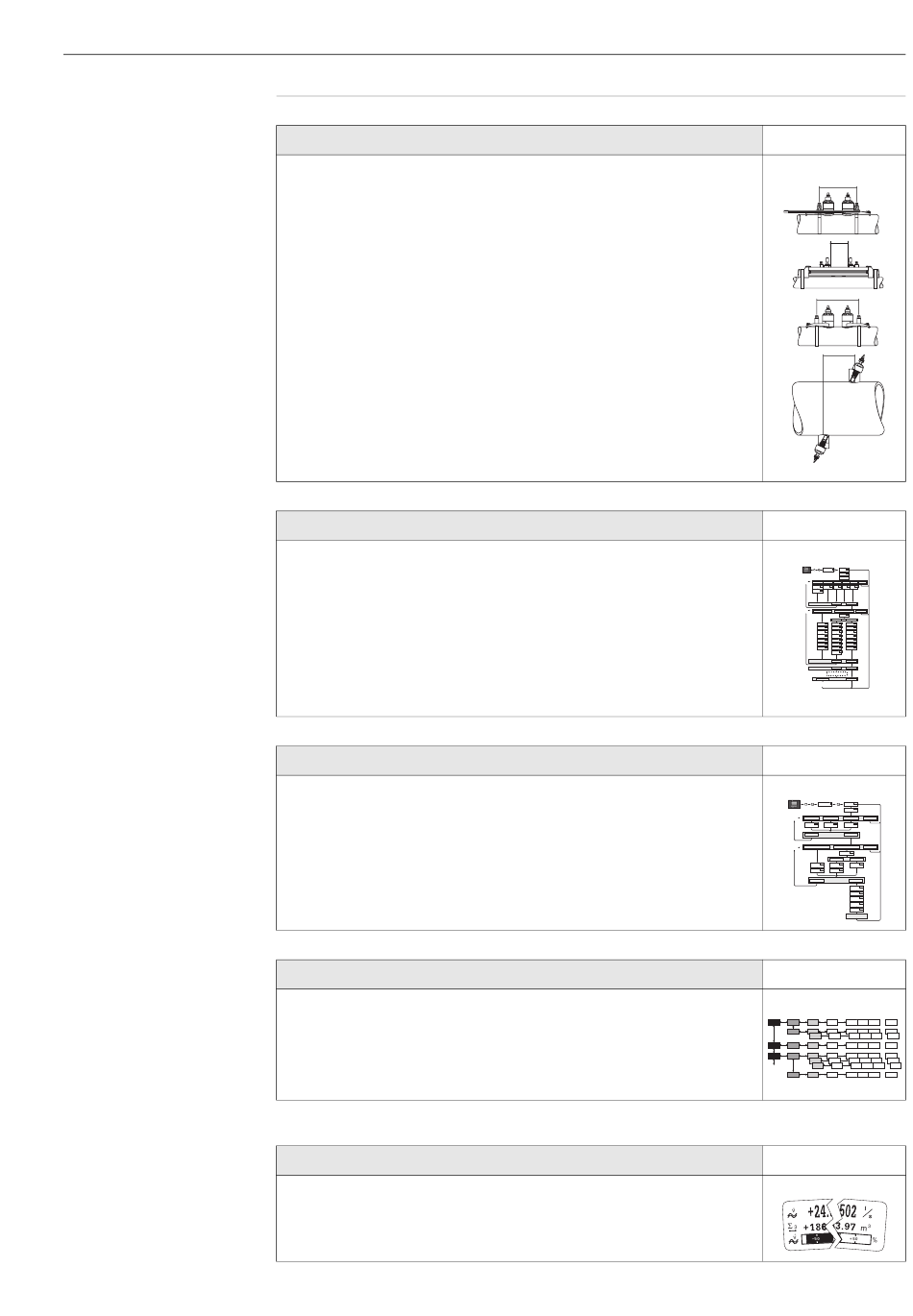

QUICK SETUP "SENSORMONTAGE"
Mit Hilfe dieses "Quick Setup" können Sie die für die Montage der Sensoren
benötigten Daten wie Sensorabstand (1), Schnurlänge, Rohrmaterialien, Schall-
geschwindigkeit in Flüssigkeiten, usw. ermitteln.
– Der Sensorabstand für die "Clamp On"-Ausführungen W/P/U wird Ihnen vom
System als Distanzangabe mitgeteilt. Bei den W- und P-Sensoren erhalten Sie
zusätzlich beim Sensor 1 die Angabe in Form eines Buchstabens und beim
Sensor 2 in Form einer Ziffer. Mit Hilfe der Montageschiene können Sie so die
Sensoren auf einfache Weise platzieren.
– Bei der Einschweißausführung erhalten Sie den Sensorabstand als Distanzan-
gabe mitgeteilt.
Anschluss des Verbindungskabels Sensoren/Messumformer o Seite 41
Inbetriebnahme mit dem "QUICK SETUP"
Über ein spezielles "Quick Setup"-Menü ist die Inbetriebnahme Ihres Messgerä-
tes schnell und einfach durchführbar. Damit können wichtige Grundfunktionen
direkt über die Vor-Ort-Anzeige konfiguriert werden, z.B. Anzeigesprache, Mess-
größen, Maßeinheiten, Signalart, usw.
Folgende Abgleiche bzw. Konfigurationen sind bei Bedarf separat durch-
zuführen:
– Nullpunktabgleich
– Konfiguration von Relaiskontakten (Öffner/Schließer)
– Konfiguration von Stromausgängen (aktiv/passiv)
– HART-Schreibschutz ein-/ausschalten, usw.
Applikationsspezifische QUICK SETUPS
Innerhalb des "Quick Setup" haben Sie die Möglichkeit, weitere applikationsspe-
zifische Quick Setups zu starten, wie z.B. dasjenige für den Messbetrieb bei
pulsierendem Durchfluss.
Kundenspezifische Parametrierung
Komplexe Messaufgaben erfordern das Konfigurieren zusätzlicher Funktionen,
die der Anwender über die Funktionsmatrix individuell auswählen, einstellen und
auf seine Prozessbedingungen anpassen kann.
Eine ausführliche Beschreibung aller Funktionen sowie eine Detailübersicht der
Funktionsmatrix finden Sie im Handbuch "Beschreibung Gerätefunktionen",
das ein separater Bestandteil dieser Betriebsanleitung ist!
Fehlersuche / Störungsbehebung
Beginnen Sie die Fehlersuche in jedem Fall mit der Checkliste auf Seite 91, falls
nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten.
Über verschiedene Abfragen werden Sie gezielt zur Fehlerursache und den ent-
sprechenden Behebungsmaßnahmen geführt.
▼
▼
▼
▼
▼
▼
Kurzanleitung
Seite 72
1
1
1
1
Seite 74
ENDRESS+HAUSER
B Setup 1002
E + + Quick Setup E +
- + E Inbetriebn.
ESC 2000
Sprache
HOME-POSITION
System-
einheiten
Auswahl ➀
Volumenfluss Temperatur Viskosität Länge Geschw. Beenden
Systemeinheiten
Einheit 0402 Einheit 0422 Einheit 0423 Einheit 0424 Einheit 0425
Volumenfluss Temperatur Viskosität Länge Geschw.
3001
Einheit
Summenzähler
➁ Andere Einheit konfigurieren? JA NEIN
Auswahl ➂
Stromausgang n Freq.-/ Impulsausgang n Beenden
Ausgangstyp
4200
Betriebsart
Frequenz Impuls
Zuord. 4000 Zuord. 4201 Zuord. 4221
Stromausgang Freq.-ausgang Imp.-ausgang
Strom- 4001 End- 4203 Impuls- 4222
bereich frequenz wertigkeit
Wert 4002 Wert 4204 Impuls- 4223
0/4 mA f min breite
Wert 4003 Wert 4205 Max. 4224
20 mA f max Imp.-frequenz
4004
Mess- Mess- 4206 Mess- 4225
modus modus modus
Zeit- 4005 Ausgangs- 4207 Ausgangs- 4226
signal signal
konstante
Fehler- 4006 Zeit- 4208 Fehler- 4227
verhalten konstante verhalten
Fehler- 4209
verhalten
➃
Anderen Ausgang konfigurieren? JA NEIN
Autom. Konfiguration Anzeige?
JA NEIN
Automatische Parametrierung
der Anzeige
Abfrage: Anderes
Puls. Durchfluss NEIN
Quick Setup
Ausführung des
Quick Setup
Puls. Durchfluss
Seite 75 ff.
ENDRESS+HAUSER
B Setup 1003
E + + Quick Setup E +
Pulsierend
- + E
ESC Dämpfung 2002
HOME-POSITION Anzeige
Auswahl
➀
Summenzähler 3 Summenzähler 2 Summenzähler 1 Beenden
Zähler
3002 3002 3002
Zähler- Zähler- Zähler-
modus (DAC) modus (DAB) modus (DAA)
➁ Weiteren Zähler
JA NEIN
konfigurieren?
Auswahl
➂ Stromausgang Freq.-/ Impulsausgang
Beenden
Ausgang
4200
Betriebsart
Frequenz Impuls
Mess- 4004 Mess- 4206 Mess- 4225
modus modus modus
Zeit- 4005 Zeit- 4208
konstante konstante
➃ Weiteren Ausgang
JA NEIN
konfigurieren?
Alarm- 8005
verzögerung
Zuord. 6400
Schleichmenge
Einschalt. 6402
Schleichmenge
Ausschalt. 6403
Schleichmenge
Druckst.- 6403
unterdrückung
Quick Setup beenden
Seite 52 ff.
000 0000 0001 0002 0003 0009
A AAA ...
ACA 040 0400 0401 0402 0403 ... 0409
042 0420 0421 0422 0423 ... 0429
B BAA 200 2000 2001 2002 2003 2009
...
C CAA 202 2020 2021 2022 2023 ... 2029
204 2040 2041 2042 2043 2049
...
206 2060 2061 2062 2063 ... 2069
D, E, ...
CBA 220 2200 2201 2202 2203 ... 2209
Seite 91 ff.
3
