10 Technische Daten
122
Zweispur-Ausführung
α
B

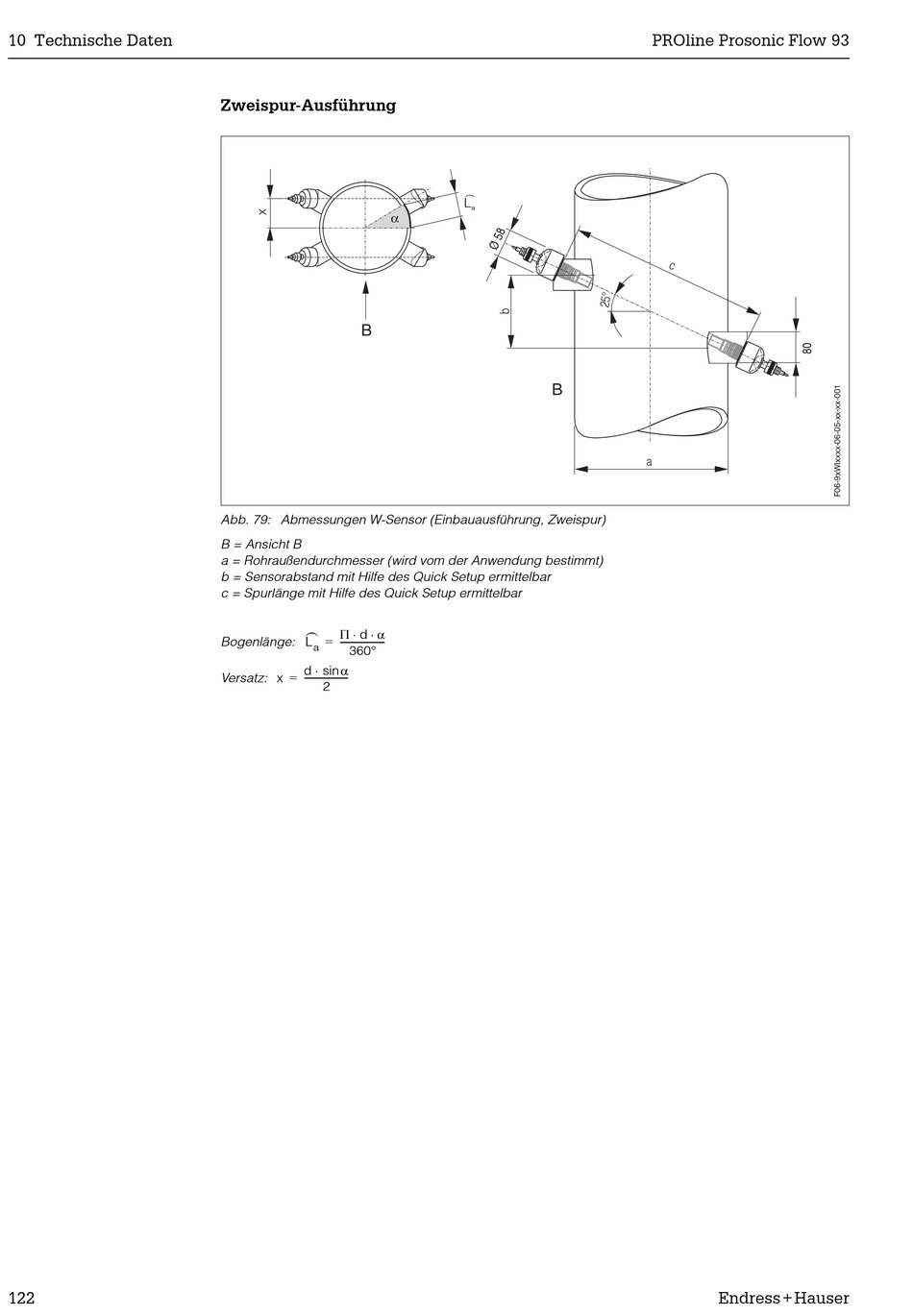

Abb. 79: Abmessungen W-Sensor (Einbauausführung, Zweispur)
B = Ansicht B
a = Rohraußendurchmesser (wird vom der Anwendung bestimmt)
b = Sensorabstand mit Hilfe des Quick Setup ermittelbar
c = Spurlänge mit Hilfe des Quick Setup ermittelbar
! d , b b
-------------------- -
=
Bogenlänge: L
a
360°
b ,
d sin
------------------- -
=
Versatz: x
2
L
a
B
PROline Prosonic Flow 93
a
Endress+Hauser
