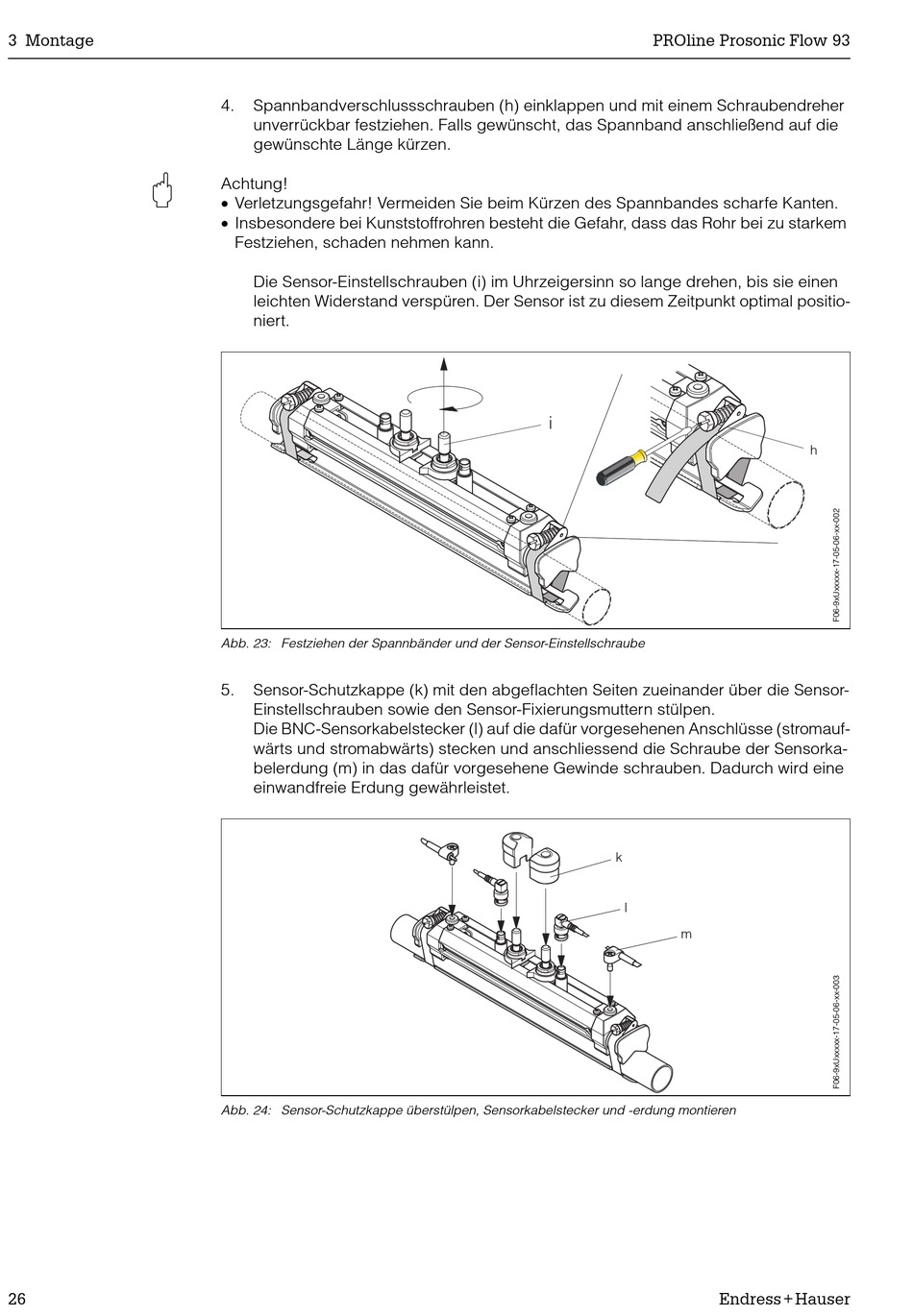

3 Montage
"
26
4.
Spannbandverschlussschrauben (h) einklappen und mit einem Schraubendreher
unverrückbar festziehen. Falls gewünscht, das Spannband anschließend auf die
gewünschte Länge kürzen.
Achtung!
x Verletzungsgefahr! Vermeiden Sie beim Kürzen des Spannbandes scharfe Kanten.
x Insbesondere bei Kunststoffrohren besteht die Gefahr, dass das Rohr bei zu starkem
Festziehen, schaden nehmen kann.
Die Sensor-Einstellschrauben (i) im Uhrzeigersinn so lange drehen, bis sie einen
leichten Widerstand verspüren. Der Sensor ist zu diesem Zeitpunkt optimal positio-
niert.
Abb. 23: Festziehen der Spannbänder und der Sensor-Einstellschraube
5.
Sensor-Schutzkappe (k) mit den abgeflachten Seiten zueinander über die Sensor-
Einstellschrauben sowie den Sensor-Fixierungsmuttern stülpen.
Die BNC-Sensorkabelstecker (l) auf die dafür vorgesehenen Anschlüsse (stromauf-
wärts und stromabwärts) stecken und anschliessend die Schraube der Sensorka-
belerdung (m) in das dafür vorgesehene Gewinde schrauben. Dadurch wird eine
einwandfreie Erdung gewährleistet.
Abb. 24: Sensor-Schutzkappe überstülpen, Sensorkabelstecker und -erdung montieren
PROline Prosonic Flow 93
i
k
l
m
Endress+Hauser
h
