5. Sensorabstand (a) ausgehend von der Mittellinie des ersten Bohrlochs einzeich-
nen.
6. Mittellinie auf die Rückseite des Rohrs projizieren und anzeichnen.
a

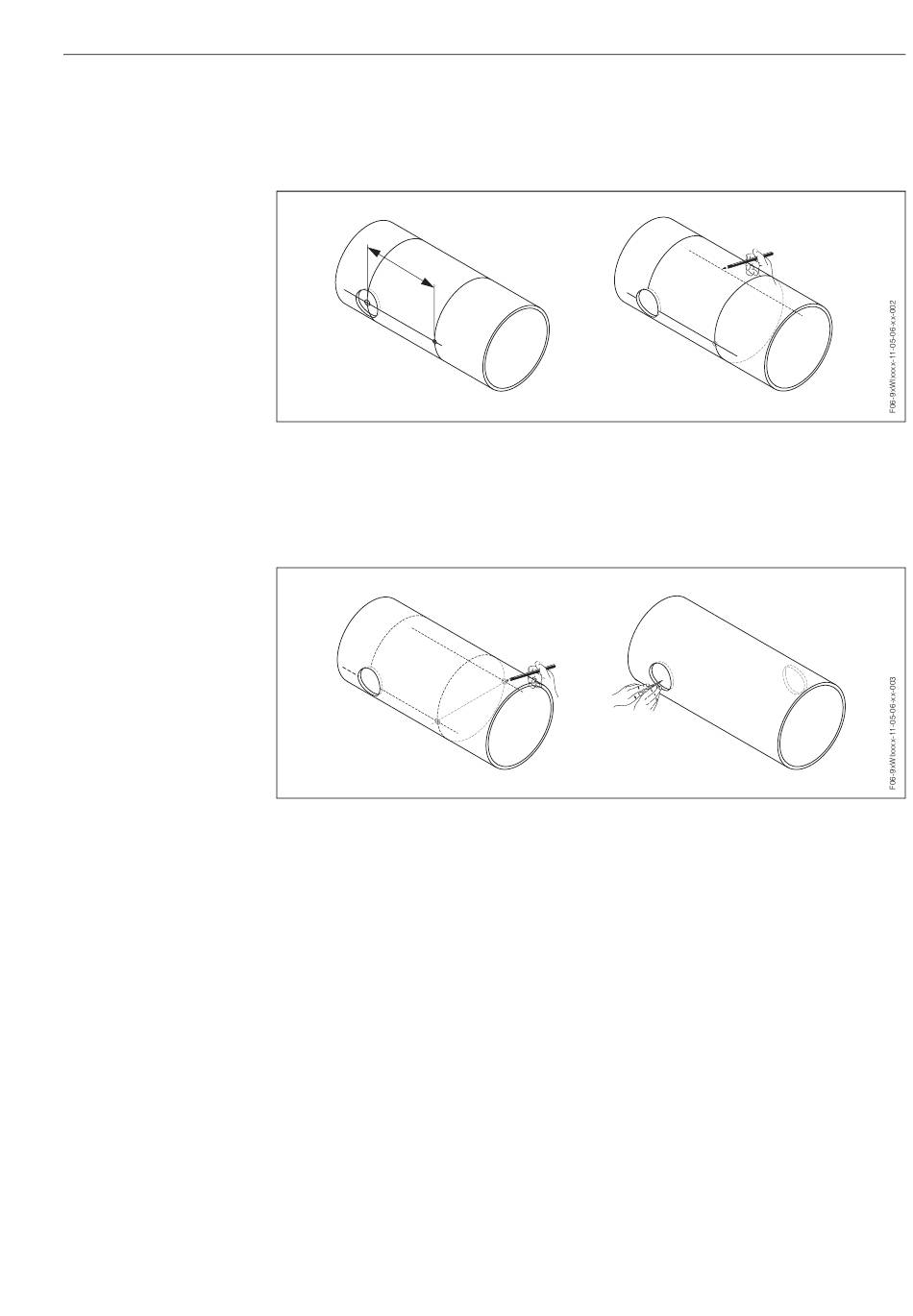

Abb. 28: Einbau Messsensoren, Schritte 5 und 6
7. Bohrloch auf der rückseitigen Mittellinie einzeichnen.
8. Zweites Bohrloch herausschneiden und Löcher zum Einschweißen der Sensor-
halterungen vorbereiten (entgraten, säubern usw.).
Abb. 29: Einbau Messsensoren, Schritte 7 und 8
