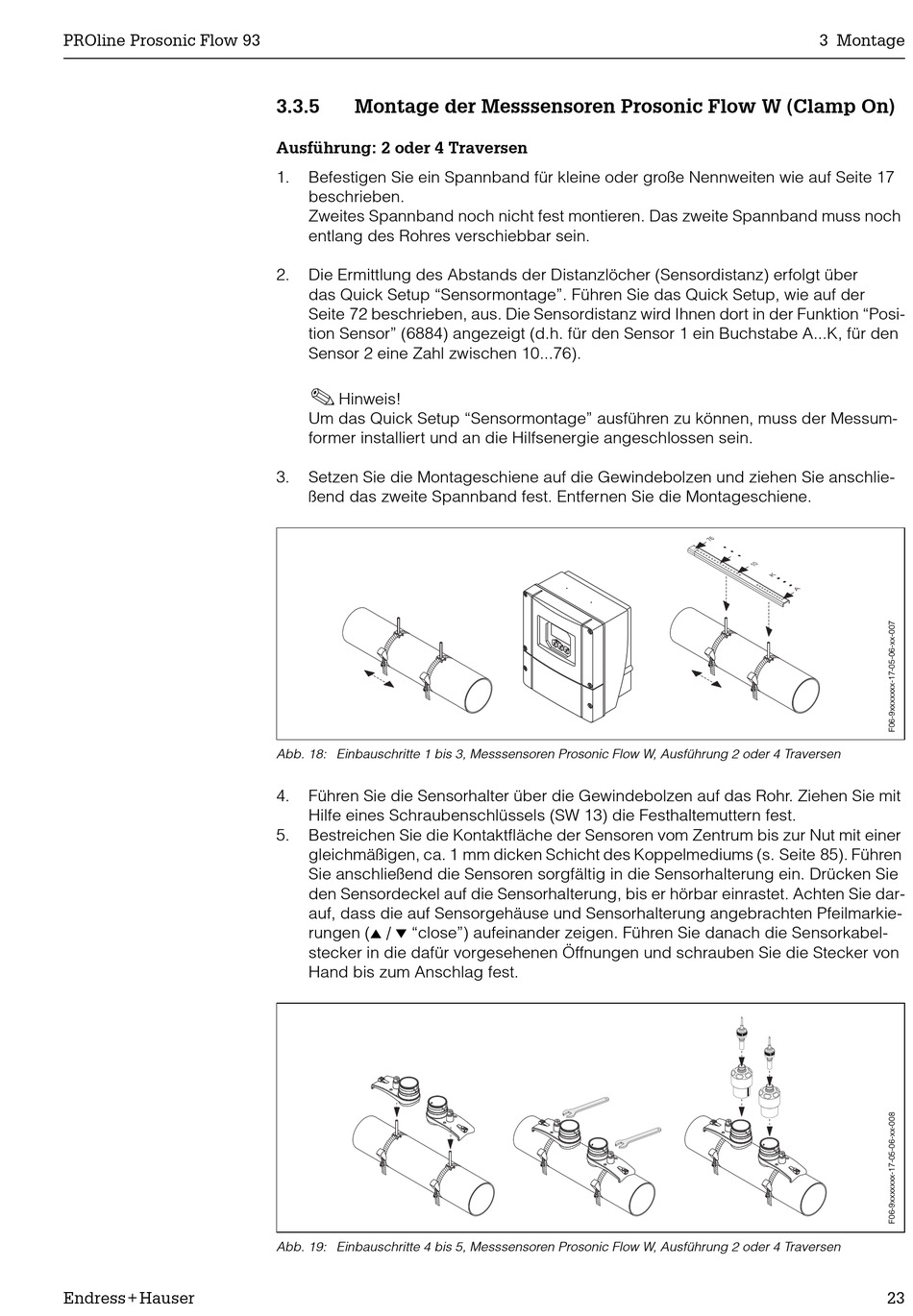

Montage der Messsensoren Prosonic Flow W (Clamp On)

Ausführung: 2 oder 4 Traversen
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben.
Zweites Spannband noch nicht fest montieren. Das zweite Spannband muss noch
entlang des Rohres verschiebbar sein.
2. Die Ermittlung des Abstands der Distanzlöcher (Sensordistanz) erfolgt über
das Quick Setup "Sensormontage". Führen Sie das Quick Setup, wie auf der
Seite 72 beschrieben, aus. Die Sensordistanz wird Ihnen dort in der Funktion "Posi-
tion Sensor" (6884) angezeigt (d.h. für den Sensor 1 ein Buchstabe A...K, für den
Sensor 2 eine Zahl zwischen 10...76).
!
Hinweis!
Um das Quick Setup "Sensormontage" ausführen zu können, muss der Messum-
former installiert und an die Hilfsenergie angeschlossen sein.
3. Setzen Sie die Montageschiene auf die Gewindebolzen und ziehen Sie anschlie-
ßend das zweite Spannband fest. Entfernen Sie die Montageschiene.
Abb. 18: Einbauschritte 1 bis 3, Messsensoren Prosonic Flow W, Ausführung 2 oder 4 Traversen
4. Führen Sie die Sensorhalter über die Gewindebolzen auf das Rohr. Ziehen Sie mit
Hilfe eines Schraubenschlüssels (SW 13) die Festhaltemuttern fest.
5. Bestreichen Sie die Kontaktfläche der Sensoren vom Zentrum bis zur Nut mit einer
gleichmäßigen, ca. 1 mm dicken Schicht des Koppelmediums (s. Seite 85). Führen
Sie anschließend die Sensoren sorgfältig in die Sensorhalterung ein. Drücken Sie
den Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet. Achten Sie dar-
auf, dass die auf Sensorgehäuse und Sensorhalterung angebrachten Pfeilmarkie-
▲ ▼
rungen ( / "close") aufeinander zeigen. Führen Sie danach die Sensorkabel-
stecker in die dafür vorgesehenen Öffnungen und schrauben Sie die Stecker von
Hand bis zum Anschlag fest.
Abb. 19: Einbauschritte 4 bis 5, Messsensoren Prosonic Flow W, Ausführung 2 oder 4 Traversen
