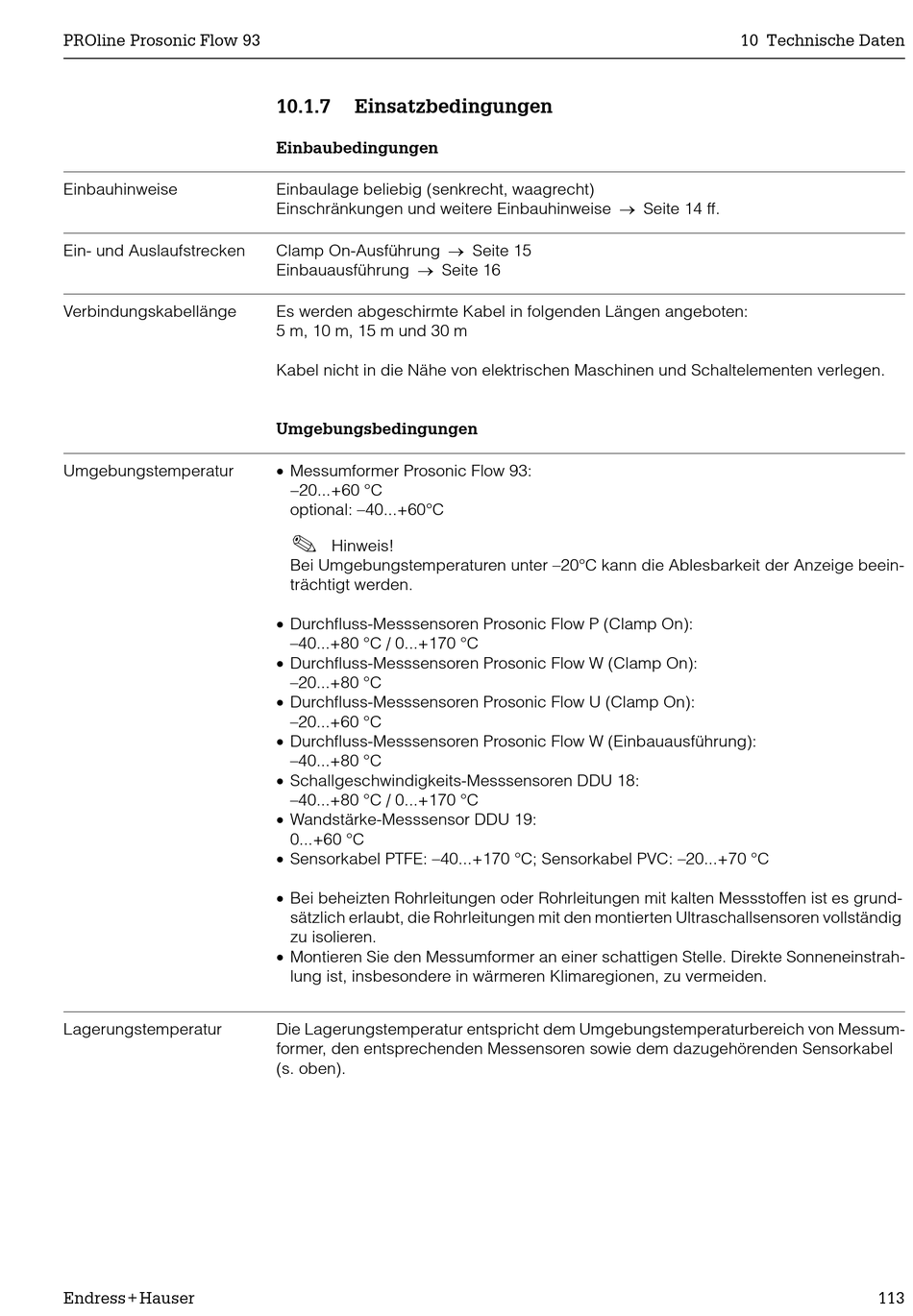

Einsatzbedingungen - Endress+Hauser PROline prosonic flow 93 Betriebsanleitung

PROline Prosonic Flow 93
Einbauhinweise
Ein- und Auslaufstrecken
Verbindungskabellänge
Umgebungstemperatur
Lagerungstemperatur
Endress+Hauser
10.1.7

Einsatzbedingungen

Einbaubedingungen
Einbaulage beliebig (senkrecht, waagrecht)
Einschränkungen und weitere Einbauhinweise o Seite 14 ff.
Clamp On-Ausführung o Seite 15
Einbauausführung o Seite 16
Es werden abgeschirmte Kabel in folgenden Längen angeboten:
5 m, 10 m, 15 m und 30 m
Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
Umgebungsbedingungen
x Messumformer Prosonic Flow 93:
 20...+60 °C
optional: –40...+60°C
!
Hinweis!
Bei Umgebungstemperaturen unter –20°C kann die Ablesbarkeit der Anzeige beein-
trächtigt werden.
x Durchfluss-Messsensoren Prosonic Flow P (Clamp On):
–40...+80 °C / 0...+170 °C
x Durchfluss-Messsensoren Prosonic Flow W (Clamp On):
–20...+80 °C
x Durchfluss-Messsensoren Prosonic Flow U (Clamp On):
–20...+60 °C
x Durchfluss-Messsensoren Prosonic Flow W (Einbauausführung):
–40...+80 °C
x Schallgeschwindigkeits-Messsensoren DDU 18:
–40...+80 °C / 0...+170 °C
x Wandstärke-Messsensor DDU 19:
0...+60 °C
x Sensorkabel PTFE: –40...+170 °C; Sensorkabel PVC: –20...+70 °C
x Bei beheizten Rohrleitungen oder Rohrleitungen mit kalten Messstoffen ist es grund-
sätzlich erlaubt, die Rohrleitungen mit den montierten Ultraschallsensoren vollständig
zu isolieren.
x Montieren Sie den Messumformer an einer schattigen Stelle. Direkte Sonneneinstrah-
lung ist, insbesondere in wärmeren Klimaregionen, zu vermeiden.
Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messum-
former, den entsprechenden Messensoren sowie dem dazugehörenden Sensorkabel
(s. oben).
10 Technische Daten
113
