2. Stellen Sie den Sensorabstand auf der Sensorbaugruppe ein, indem Sie die Sen-
soren (c) entlang der Befestigungsschiene verschieben und die Sensor-Fixierungs-
muttern (d) festziehen. Die Sensorposition wird vorzugsweise symmetrisch zur
Schienenmitte eingestellt.
Drehen Sie die Sensor-Einstellschraube entgegen dem Uhrzeigersinn (e) so, dass
sich der Sensor innerhalb der Befestigungsschiene nach oben bewegt. Bestrei-
chen Sie die Sensoren mit Koppelmedium, wie auf Seite 85 beschrieben.

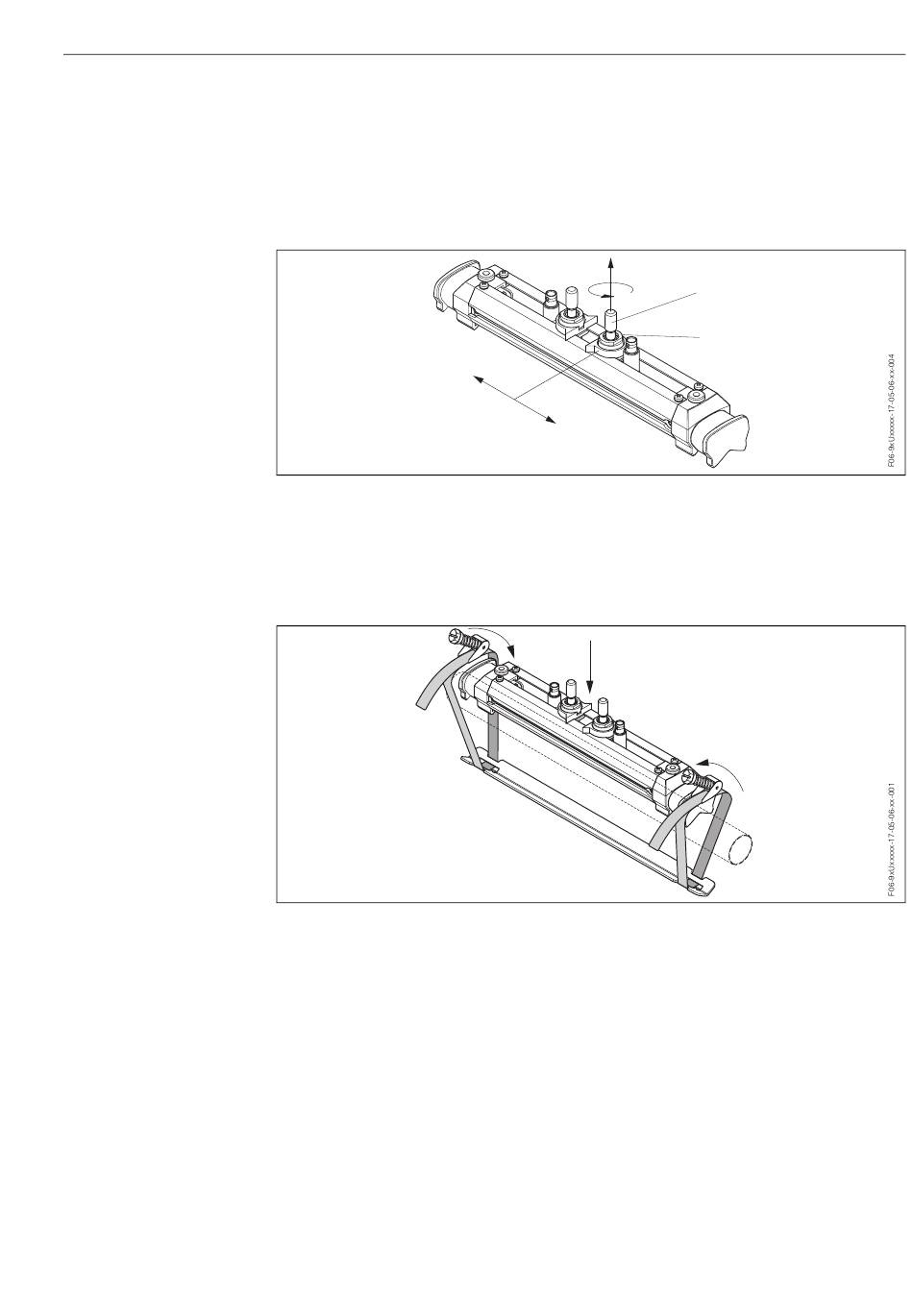

Abb. 21: Vorbereitung der Sensorbaugruppe für die Installation
3. Anschliessend setzen Sie die Sensorbaugruppe (f) auf die Rohrleitung. Stülpen Sie
die Spannbänder über die Sättel der Sensorbaugruppe (g) und straffen Sie die
Spannbänder von Hand (beachten Sie, dass die Spannbandverschlussschraube
geöffnet sein muss).
Abb. 22: Aufsetzen des Sensors und Einschlaufen der Spannbänder
