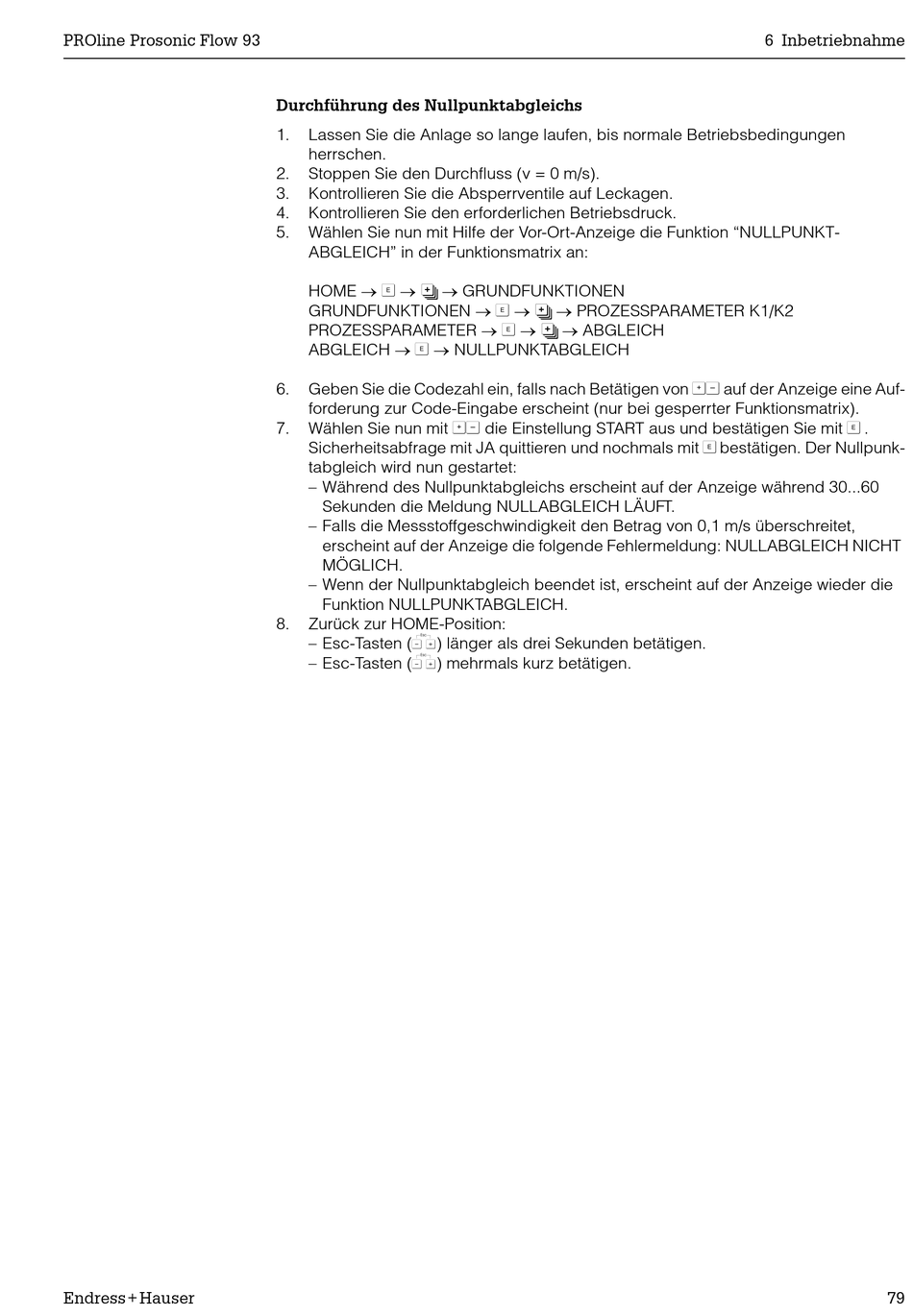

Durchführung des Nullpunktabgleichs
1. Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen
herrschen.
2. Stoppen Sie den Durchfluss (v = 0 m/s).
3. Kontrollieren Sie die Absperrventile auf Leckagen.
4. Kontrollieren Sie den erforderlichen Betriebsdruck.
5. Wählen Sie nun mit Hilfe der Vor-Ort-Anzeige die Funktion "NULLPUNKT-
ABGLEICH" in der Funktionsmatrix an:
HOME o F o R o GRUNDFUNKTIONEN
GRUNDFUNKTIONEN o F o R o PROZESSPARAMETER K1/K2
PROZESSPARAMETER o F o R o ABGLEICH
ABGLEICH o F o NULLPUNKTABGLEICH
Geben Sie die Codezahl ein, falls nach Betätigen von OS auf der Anzeige eine Auf-
6.
forderung zur Code-Eingabe erscheint (nur bei gesperrter Funktionsmatrix).
Wählen Sie nun mit OS die Einstellung START aus und bestätigen Sie mit F .
7.
Sicherheitsabfrage mit JA quittieren und nochmals mit F bestätigen. Der Nullpunk-
tabgleich wird nun gestartet:
– Während des Nullpunktabgleichs erscheint auf der Anzeige während 30...60
Sekunden die Meldung NULLABGLEICH LÄUFT.
– Falls die Messstoffgeschwindigkeit den Betrag von 0,1 m/s überschreitet,
erscheint auf der Anzeige die folgende Fehlermeldung: NULLABGLEICH NICHT
MÖGLICH.
– Wenn der Nullpunktabgleich beendet ist, erscheint auf der Anzeige wieder die
Funktion NULLPUNKTABGLEICH.
8. Zurück zur HOME-Position:
X
– Esc-Tasten ( ) länger als drei Sekunden betätigen.
X
– Esc-Tasten ( ) mehrmals kurz betätigen.
6 Inbetriebnahme
