3 Montage
20
3.3.3

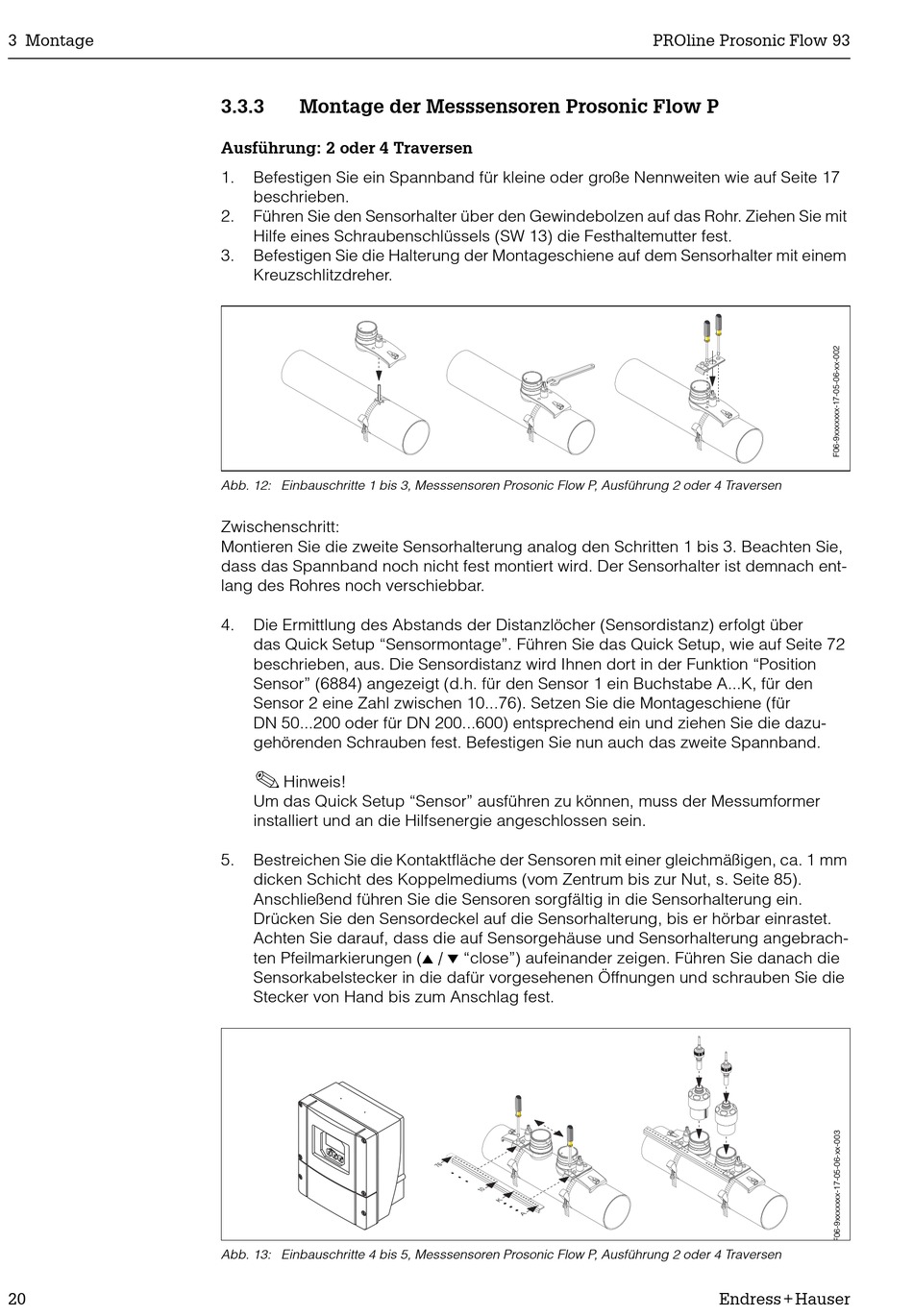

Montage der Messsensoren Prosonic Flow P

Ausführung: 2 oder 4 Traversen
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben.
2. Führen Sie den Sensorhalter über den Gewindebolzen auf das Rohr. Ziehen Sie mit
Hilfe eines Schraubenschlüssels (SW 13) die Festhaltemutter fest.
3. Befestigen Sie die Halterung der Montageschiene auf dem Sensorhalter mit einem
Kreuzschlitzdreher.
Abb. 12: Einbauschritte 1 bis 3, Messsensoren Prosonic Flow P, Ausführung 2 oder 4 Traversen
Zwischenschritt:
Montieren Sie die zweite Sensorhalterung analog den Schritten 1 bis 3. Beachten Sie,
dass das Spannband noch nicht fest montiert wird. Der Sensorhalter ist demnach ent-
lang des Rohres noch verschiebbar.
4. Die Ermittlung des Abstands der Distanzlöcher (Sensordistanz) erfolgt über
das Quick Setup "Sensormontage". Führen Sie das Quick Setup, wie auf Seite 72
beschrieben, aus. Die Sensordistanz wird Ihnen dort in der Funktion "Position
Sensor" (6884) angezeigt (d.h. für den Sensor 1 ein Buchstabe A...K, für den
Sensor 2 eine Zahl zwischen 10...76). Setzen Sie die Montageschiene (für
DN 50...200 oder für DN 200...600) entsprechend ein und ziehen Sie die dazu-
gehörenden Schrauben fest. Befestigen Sie nun auch das zweite Spannband.
!
Hinweis!
Um das Quick Setup "Sensor" ausführen zu können, muss der Messumformer
installiert und an die Hilfsenergie angeschlossen sein.
5. Bestreichen Sie die Kontaktfläche der Sensoren mit einer gleichmäßigen, ca. 1 mm
dicken Schicht des Koppelmediums (vom Zentrum bis zur Nut, s. Seite 85).
Anschließend führen Sie die Sensoren sorgfältig in die Sensorhalterung ein.
Drücken Sie den Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet.
Achten Sie darauf, dass die auf Sensorgehäuse und Sensorhalterung angebrach-
ten Pfeilmarkierungen (
Sensorkabelstecker in die dafür vorgesehenen Öffnungen und schrauben Sie die
Stecker von Hand bis zum Anschlag fest.
Abb. 13: Einbauschritte 4 bis 5, Messsensoren Prosonic Flow P, Ausführung 2 oder 4 Traversen
▲ ▼
/ "close") aufeinander zeigen. Führen Sie danach die
