9.
Sensorhalterungen in beide Bohrlöcher einsetzen. Zur Einstellung der Einschweiß-
tiefe können beide Sensorhalterungen mit dem speziellen Werkzeug zur Regulie-
rung der Einstecktiefe (optional) fixiert und dann mit Hilfe der Spurstange ausge-
richtet werden. Die Sensorhalterung muss bündig mit der Rohrinnenseite sein.
Beide Sensorhalterungen jetzt anpunkten.
!
Hinweis!
Zur Ausrichtung der Spurstange müssen zwei Führungsbuchsen in die Sensorhal-
terungen eingeschraubt werden.

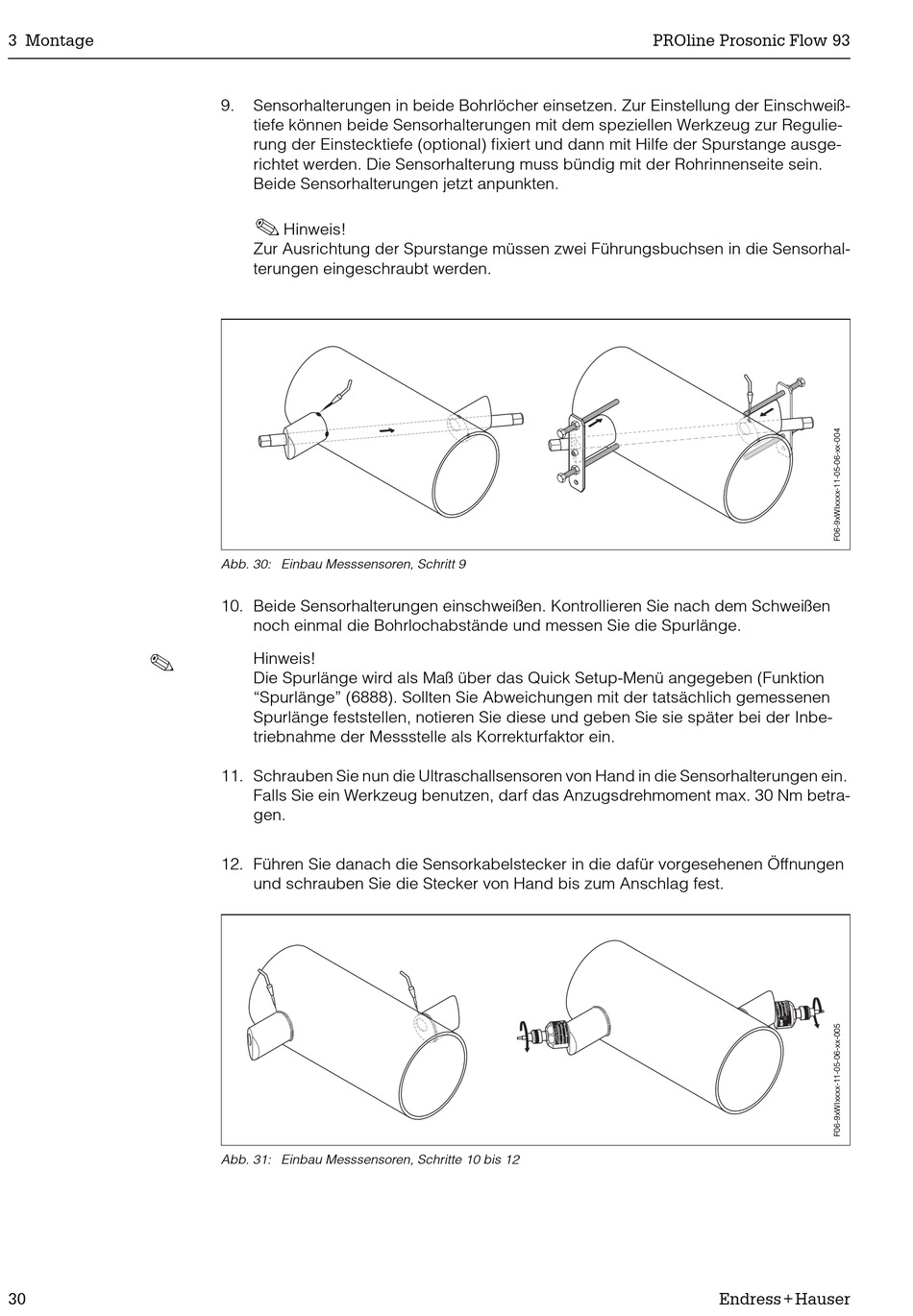

Abb. 30: Einbau Messsensoren, Schritt 9
10. Beide Sensorhalterungen einschweißen. Kontrollieren Sie nach dem Schweißen
noch einmal die Bohrlochabstände und messen Sie die Spurlänge.
Hinweis!
Die Spurlänge wird als Maß über das Quick Setup-Menü angegeben (Funktion
"Spurlänge" (6888). Sollten Sie Abweichungen mit der tatsächlich gemessenen
Spurlänge feststellen, notieren Sie diese und geben Sie sie später bei der Inbe-
triebnahme der Messstelle als Korrekturfaktor ein.
11. Schrauben Sie nun die Ultraschallsensoren von Hand in die Sensorhalterungen ein.
Falls Sie ein Werkzeug benutzen, darf das Anzugsdrehmoment max. 30 Nm betra-
gen.
12. Führen Sie danach die Sensorkabelstecker in die dafür vorgesehenen Öffnungen
und schrauben Sie die Stecker von Hand bis zum Anschlag fest.
Abb. 31: Einbau Messsensoren, Schritte 10 bis 12
