3.3.11 Montage des Wandstärke-Messsensors DDU 19 (Zubehör)
Variante 1
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben.
2. Bestreichen Sie die Kontaktfläche der Sensors, ausgehend von der Nut durch das
Zentrum bis zum gegenüberliegenden Rand, mit einer gleichmäßigen, ca. 1 mm
dicken Schicht des Koppelmediums. Führen Sie anschließend den Sensor sorgfäl-
tig in die Sensorhalterung ein. Drücken Sie den Sensordeckel auf die Sensorhalte-
rung, bis er hörbar einrastet. Achten Sie darauf, dass die auf Sensorgehäuse und
Sensorhalterung angebrachten Pfeilmarkierungen (
gen. Führen Sie danach die Sensorkabelstecker in die dafür vorgesehenen Öffnun-
gen und schrauben Sie die Stecker von Hand bis zum Anschlag fest.
3. Nach der Ermittlung der Rohrwandstärke wechseln Sie den Wandstärke-Messsen-
sor DDU 19 gegen den entsprechenden Durchfluss-Messsensor aus.
Hinweis!
Bitte vergessen Sie nicht, die Koppelstelle gut zu reinigen, bevor Sie den mit neuem
Koppelmedium bestrichenen Durchfluss-Messsensor einstecken.
Variante 2
Diese eignet sich nur, sofern der Messumformer Prosonic Flow 93 in Reichweite der
Messstelle ist. Bestreichen Sie die Sensorfläche vom Zentrum bis zur Nut mit einer
gleichmässigen ca. 1 mm dicken Schicht eines Koppelmediums (s. Seite 85). Halten
Sie danach den Sensor senkrecht mit der Hand auf das zu messende Rohr. Mit der
anderen Hand betätigen Sie die Vor-Ort-Bedienung.

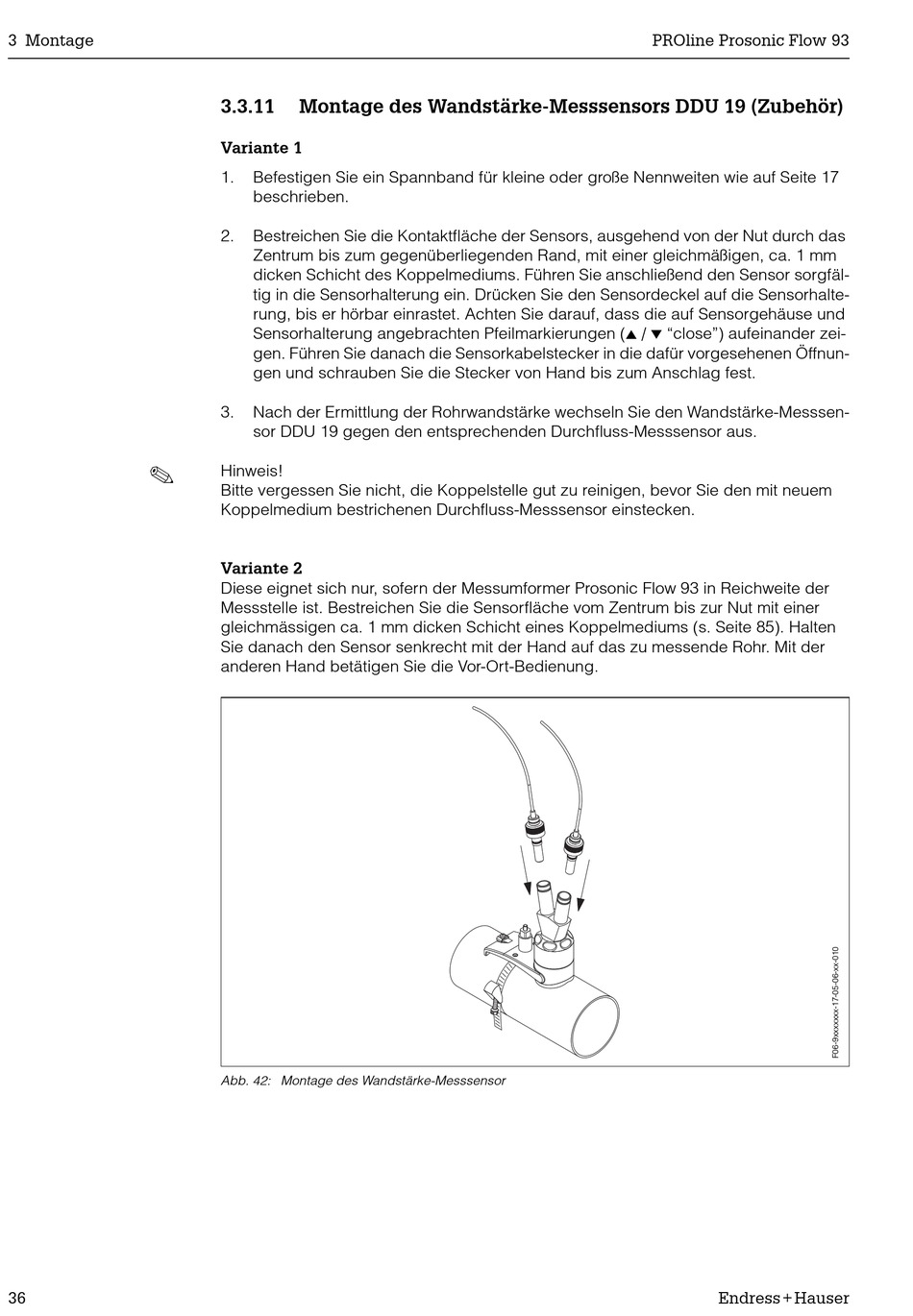

Abb. 42: Montage des Wandstärke-Messsensor
PROline Prosonic Flow 93
▲ ▼
