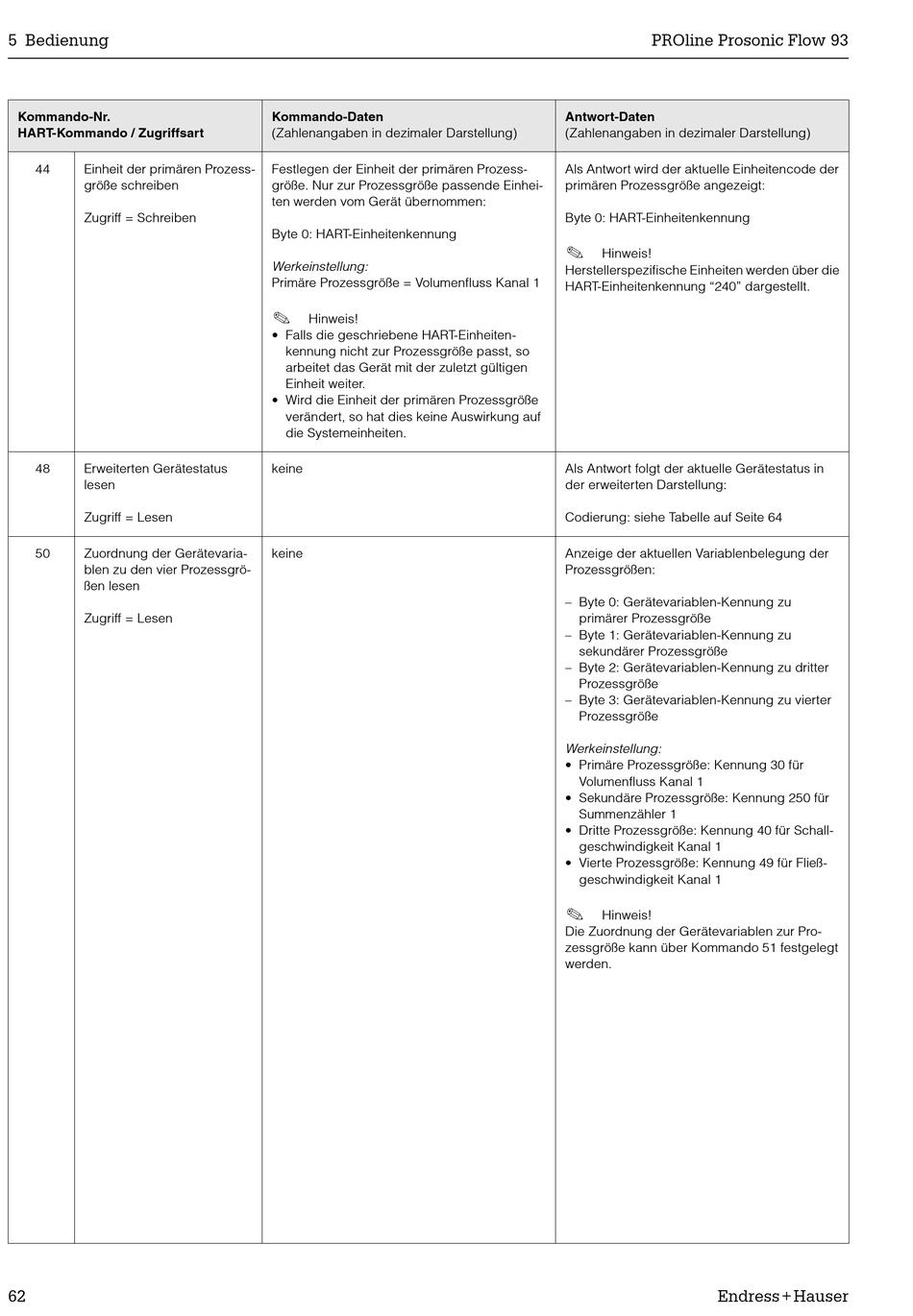

Endress+Hauser PROline prosonic flow 93 Betriebsanleitung Seite 62

5 Bedienung
Kommando-Nr.
HART-Kommando / Zugriffsart
44 Einheit der primären Prozess-
größe schreiben
Zugriff = Schreiben
48 Erweiterten Gerätestatus
lesen
Zugriff = Lesen
50 Zuordnung der Gerätevaria-
blen zu den vier Prozessgrö-
ßen lesen
Zugriff = Lesen
62
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
Festlegen der Einheit der primären Prozess-
größe. Nur zur Prozessgröße passende Einhei-
ten werden vom Gerät übernommen:
Byte 0: HART-Einheitenkennung
Werkeinstellung:
Primäre Prozessgröße = Volumenfluss Kanal 1
!
Hinweis!
• Falls die geschriebene HART-Einheiten-
kennung nicht zur Prozessgröße passt, so
arbeitet das Gerät mit der zuletzt gültigen
Einheit weiter.
• Wird die Einheit der primären Prozessgröße
verändert, so hat dies keine Auswirkung auf
die Systemeinheiten.
keine
keine
PROline Prosonic Flow 93
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Als Antwort wird der aktuelle Einheitencode der
primären Prozessgröße angezeigt:
Byte 0: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die
HART-Einheitenkennung "240" dargestellt.
Als Antwort folgt der aktuelle Gerätestatus in
der erweiterten Darstellung:
Codierung: siehe Tabelle auf Seite 64
Anzeige der aktuellen Variablenbelegung der
Prozessgrößen:
– Byte 0: Gerätevariablen-Kennung zu
primärer Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu
sekundärer Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße: Kennung 30 für
Volumenfluss Kanal 1
• Sekundäre Prozessgröße: Kennung 250 für
Summenzähler 1
• Dritte Prozessgröße: Kennung 40 für Schall-
geschwindigkeit Kanal 1
• Vierte Prozessgröße: Kennung 49 für Fließ-
geschwindigkeit Kanal 1
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Pro-
zessgröße kann über Kommando 51 festgelegt
werden.
Endress+Hauser
