3.3.10 Montage der Schallgeschwindigkeits-Messsensoren
DDU 18 (Zubehör)
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben. Die beiden Gewindebolzen müssen am Rohr gegenüberliegend
positioniert werden.
2. Führen Sie die Sensorhalter über die Gewindebolzen auf das Rohr und ziehen Sie
mit Hilfe eines Schraubenschlüssels (SW 13) die Festhaltemutter fest.
3. Bestreichen Sie die Kontaktflächen der Sensoren, ausgehend von der Nut durch
das Zentrum bis zum gegenüberliegenden Rand, mit einer gleichmäßigen,
ca. 1 mm dicken Schicht des Koppelmediums (s. Seite 85). Führen Sie anschlie-
ßend die Sensoren sorgfältig in die Sensorhalterungen ein. Drücken Sie den Sens-
ordeckel auf die Sensorhalterung, bis er hörbar einrastet. Achten Sie darauf, dass
die auf Sensorgehäuse und Sensorhalterung angebrachten Pfeilmarkierungen
( ▲ / ▼ "close") aufeinander zeigen. Führen Sie danach die Sensorkabelstecker in
die dafür vorgesehenen Öffnungen und schrauben Sie die Stecker von Hand bis
zum Anschlag fest.

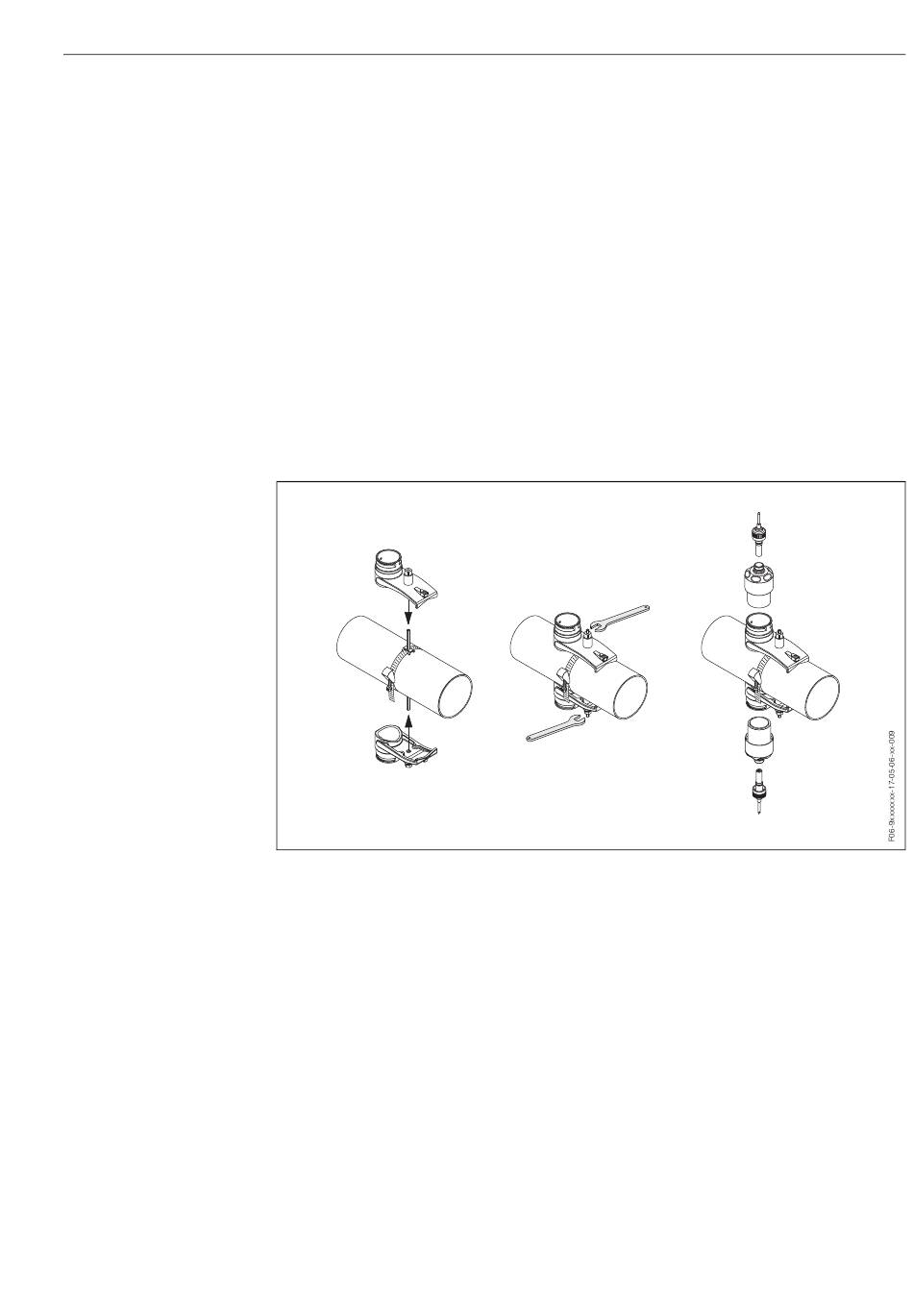

Abb. 41: Schritte 1 bis 3, Montage der Schallgeschwindigkeits-Messsensoren
