4. Führen Sie die beiden Sensorhalterungen über die Gewindebolzen auf das Rohr
und ziehen Sie mit Hilfe eines Schraubenschlüssel (SW 13) die Festhaltemuttern
fest.

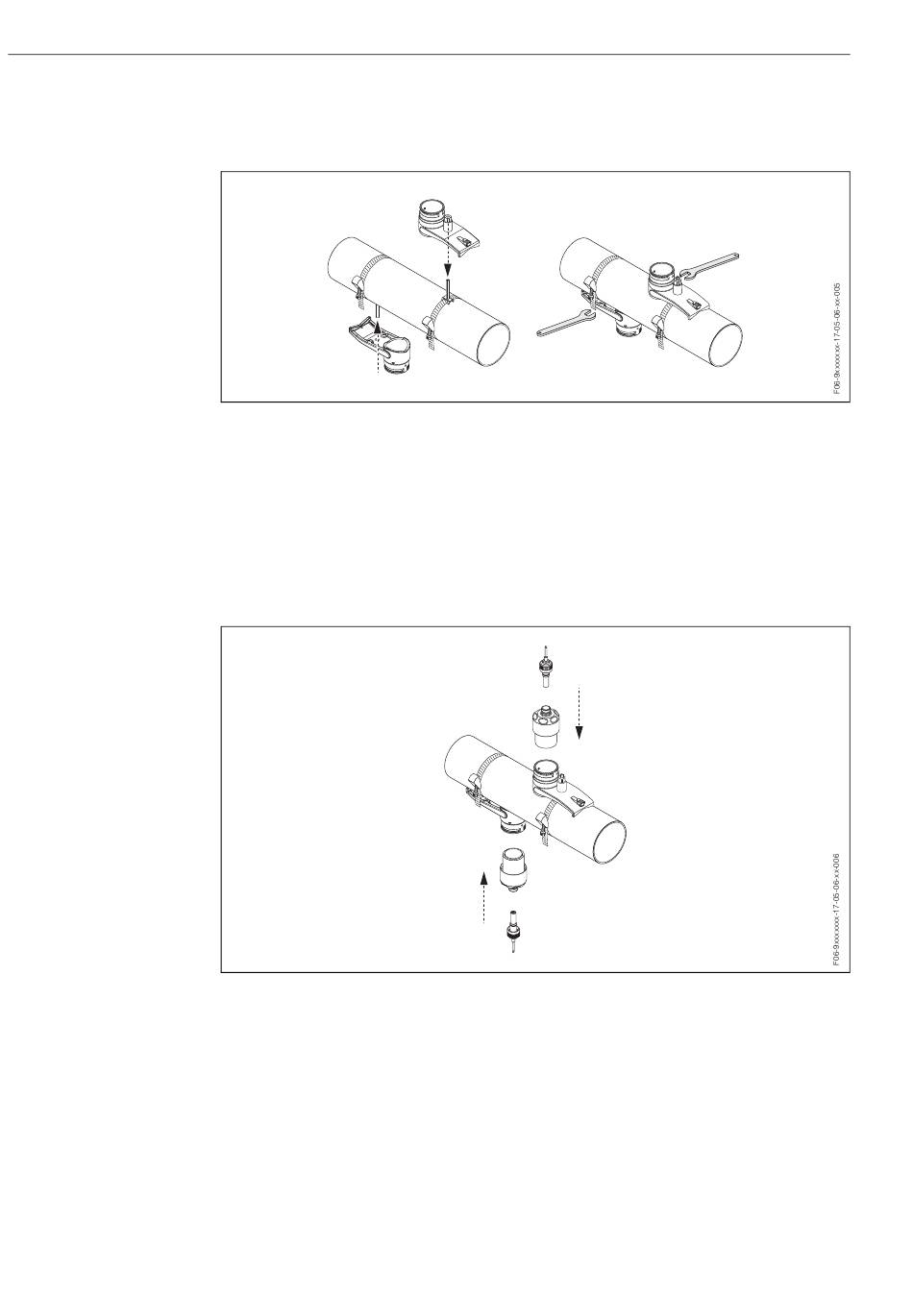

Abb. 16: Montage der Sensorhalterungen
5. Bestreichen Sie die Kontaktfläche der Sensoren vom Zentrum bis zur Nut mit einer
gleichmäßigen, ca. 1 mm dicken Schicht des Koppelmediums (s. Seite 85).
Führen Sie anschließend die Sensoren sorgfältig in die Sensorhalterung ein.
Drücken Sie den Sensordeckel auf die Sensorhalterung, bis er hörbar einrastet.
Achten Sie darauf, dass die auf Sensorgehäuse und Sensorhalterung angebrach-
ten Pfeilmarkierungen (
Sensorkabelstecker in die dafür vorgesehenen Öffnungen und schrauben Sie die
Stecker von Hand bis zum Anschlag fest.
Abb. 17: Montage der Sensoren und der Sensorstecker
▲ / ▼ "close") aufeinander zeigen. Führen Sie danach die
